申請日2016.05.16
公開(公告)日2016.10.12
IPC分類號C02F11/12
摘要
本實用新型提供了一種移動式污泥干化裝置，屬于污水處理領域。它解決了現有技術中不能夠?qū)⒒厥盏奈勰噙M(jìn)行重復利用等問題。本移動式污泥干化裝置，包括用車體和收集箱，收集箱內通過轉軸一和轉軸二設有攪拌滾筒，攪拌滾筒內設有加熱管，收集箱外壁上設置驅動電機，收集箱內水平設置有一過濾網，過濾網將收集箱分成上腔體和下腔體，收集箱上腔體內還設置有排氣管;收集箱下腔體內設有分隔板，分隔板開設有進水口，分隔板設有擋板，收集箱內底壁上還設有液泵，液泵的出水口上連接有噴水管，噴水管上固定有噴頭，收集箱下腔體內還設置有排水管;收集箱設有廢氣處理機構。本實用新型具有能夠?qū)⒒厥盏奈勰噙M(jìn)行重復利用的優點。
權利要求書

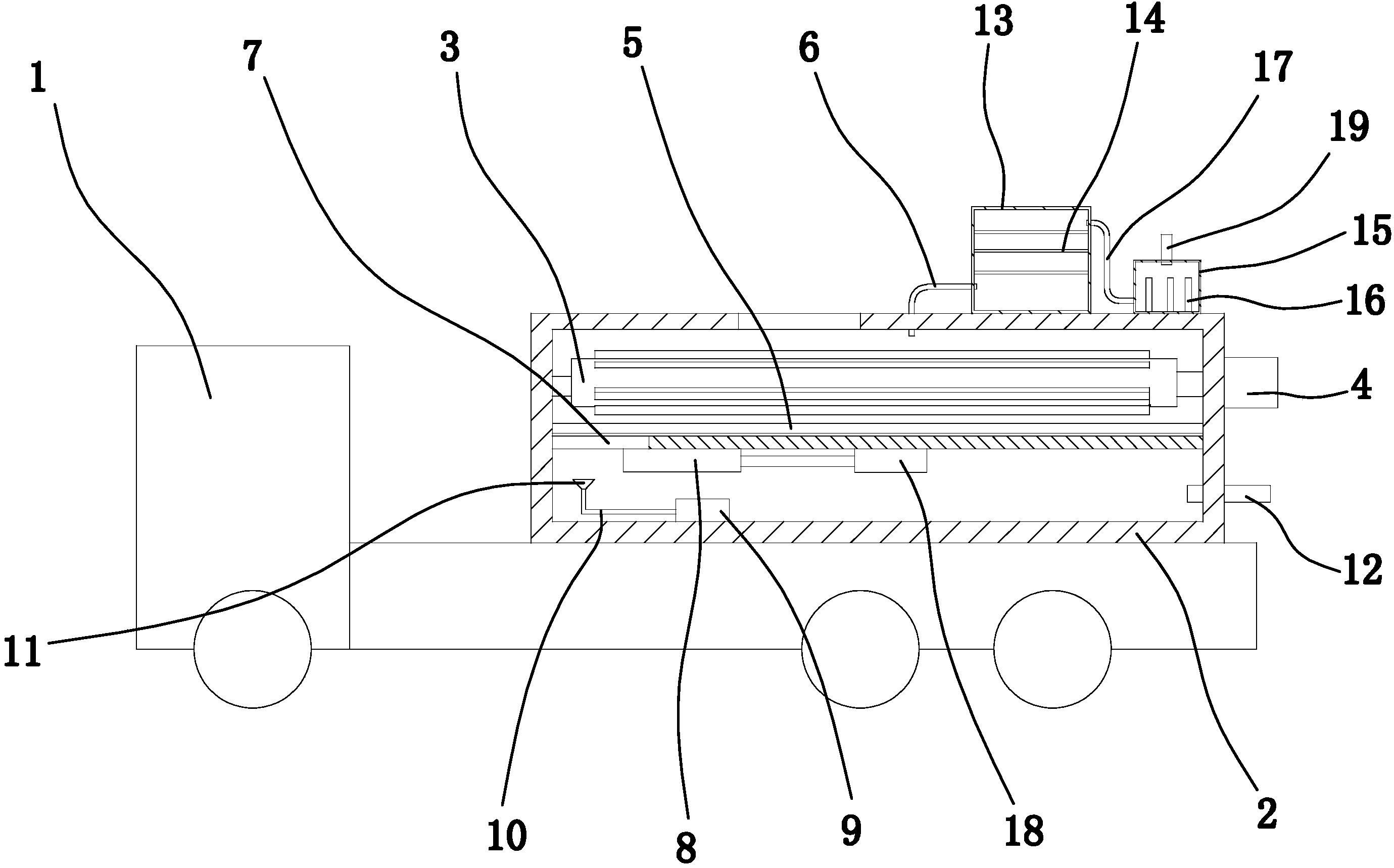

1.一種移動式污泥干化裝置，包括用車體和設置在車體上的收集箱，其特征在于，所述的收集箱內通過轉軸一和轉軸二水平設置有一攪拌滾筒，且攪拌滾筒內設置有若干加熱管，收集箱外壁上設置驅動電機，所述的驅動電機的輸出軸端部通過聯軸器與轉軸一相連接，所述的收集箱內水平設置有一過濾網，過濾網將收集箱分成上腔體和下腔體，攪拌滾筒設置在上腔體內，所述的收集箱上腔體內還設置有一排氣管;所述的收集箱下腔體內還水平設置有一分隔板，所述的分隔板開設有一進水口，所述的分隔板下表面還設有能夠閉合進水口的擋板，所述的收集箱內底壁上還設有一液泵，所述的液泵的出水口上連接有一噴水管，所述的噴水管上固定有噴頭，噴頭的開口朝向進水口，所述的收集箱下腔體內還設置有一排水管;所述的收集箱上還設置有能夠?qū)ε懦臍怏w進行凈化的廢氣處理機構。
2.根據權利要求1所述的移動式污泥干化裝置，其特征在于，所述的廢氣處理機構包括生物除臭箱，所述的生物除臭箱的下端開設有進氣口一，生物除臭箱的上端開設有出氣口一，生物除臭箱還內水平設置有若干生物濾床，且生物濾床均位于進氣口一和出氣口一之間，且上述的排氣管與出氣口一相互連接。
3.根據權利要求2所述的移動式污泥干化裝置，其特征在于，所述的廢氣處理機構還包括紫外線除臭箱，所述的紫外線除臭箱下端開設有進氣口二，紫外線除臭箱的上端開設有出氣口二，所述的進氣口二與出氣口一之間設置有連接管，出氣口二上連接有出氣管，所述的紫外線除臭箱內設置有若干紫外線燈，且紫外線除臭箱內壁上還涂有活性炭。
4.根據權利要求3所述的移動式污泥干化裝置，其特征在于，所述的分隔板下表面水平固定有一推動氣缸，所述的擋板固定在推動氣缸的活塞桿的端部。
說明書
一種移動式污泥干化裝置
技術領域
本實用新型屬于污水處理領域，涉及一種移動式污泥干化裝置。
背景技術
生活污水內的雜物種類較多，除了日常生活廢水外，污水管道內經常可見塑料垃圾、粘稠狀的生活垃圾腐爛物及淤泥等雜物。這些生活垃圾流動性較差，不容易隨著污水的流動而排出污水管道，而會長時間沉積在窨井及污水管道底部，占據較大的流通空間，在居民生活廢水產生的高峰期，極易發生污水管道堵塞。特別是在城市建設過程中，經常會發生石塊、磚塊、水泥塊、路緣磚、路面瀝青塊破損井蓋及其座圈掉進窨井的現象。
城市窨井經常出現不易清理，甚至發生窨井及污水管道嚴重堵塞現象，使得生活污水沿著下水管道從窨井口溢出，溢流到街道上，這既給人們的生活帶來了許多不便，又影響了城市的環境衛生。目前，城市窨井清掏污泥的集中回收后，運至處理站進行處理，將污泥達到一定指標后排出，很少進行對污泥進行脫水干化作為肥料重復利用。
所以，對于本領域內的技術人員，還有待研發出一種能夠?qū)⒒厥盏奈勰噙M(jìn)行重復利用的裝置。
發明內容
本實用新型的目的是針對現有的技術存在上述問題，提出了一種移動式污泥干化裝置，本移動式污泥干化裝置具有能夠?qū)⒒厥盏奈勰噙M(jìn)行重復利用的特點。
本實用新型的目的可通過下列技術方案來實現：
一種移動式污泥干化裝置，包括用車體和設置在車體上的收集箱，其特征在于，所述的收集箱內通過轉軸一和轉軸二水平設置有一攪拌滾筒，且攪拌滾筒內設置有若干加熱管，收集箱外壁上設置驅動電機，所述的驅動電機的輸出軸端部通過聯軸器與轉軸一相連接，所述的收集箱內水平設置有一過濾網，過濾網將收集箱分成上腔體和下腔體，攪拌滾筒設置在上腔體內，所述的收集箱上腔體內還設置有一排氣管;所述的收集箱下腔體內還水平設置有一分隔板，所述的分隔板開設有一進水口，所述的分隔板下表面還設有能夠閉合進水口的擋板，所述的收集箱內底壁上還設有一液泵，所述的液泵的出水口上連接有一噴水管，所述的噴水管上固定有噴頭，噴頭的開口朝向進水口，所述的收集箱下腔體內還設置有一排水管;所述的收集箱上還設置有能夠?qū)ε懦臍怏w進行凈化的廢氣處理機構。
污泥被收集于收集箱內攪拌滾筒能夠?qū)ξ勰噙M(jìn)行攪拌，滲出的污水由過濾網進行過濾，擋板打開分隔板上的進水口，從而能夠使污水流到收集箱下空腔內，此外，收集箱下空腔內的噴頭通過液泵和噴水管能夠向進水口上的過濾網進行噴水，從而能夠防止堵塞過濾網;污泥過濾完污水后，擋板閉合分隔板上的進水口，攪拌滾筒內的加熱管進行工作，從而能夠?qū)崿F(xiàn)在輸送過程中對污泥進行干化，重新利用，對污泥進行脫水后產生的氣體通過廢氣處理機構進行凈化后由排氣管排除。
在上述移動式污泥干化裝置中，所述的廢氣處理機構包括生物除臭箱，所述的生物除臭箱的下端開設有進氣口一，生物除臭箱的上端開設有出氣口一，生物除臭箱還內水平設置有若干生物濾床，且生物濾床均位于進氣口一和出氣口一之間，且上述的排氣管與出氣口一相互連接。生物濾床為市場上能夠買到的現有產品，收集箱內排出的廢氣從進氣口一進入，與一層層的生物濾床相接觸，使廢氣得到凈化、除臭，從出氣口一排出。
在上述移動式污泥干化裝置中，所述的廢氣處理機構還包括紫外線除臭箱，所述的紫外線除臭箱下端開設有進氣口二，紫外線除臭箱的上端開設有出氣口二，所述的進氣口二與出氣口一之間設置有連接管，出氣口二上連接有出氣管，所述的紫外線除臭箱內設置有若干紫外線燈，且紫外線除臭箱內壁上還涂有活性炭。從出氣口一排除的廢氣通過連接管進入到紫外線除臭箱內，紫外線燈和活性炭對廢氣進行進一步的凈化、除臭后由出氣口二排到外界，且紫外線燈和活性炭均為現有產品。
在上述移動式污泥干化裝置中，所述的分隔板下表面水平固定有一推動氣缸，所述的擋板固定在推動氣缸的活塞桿的端部。推動氣缸能夠帶動擋板進行水平移動，從而實現閉合分隔板上的進水口。
與現有技術相比，本移動式污泥干化裝置具有以下優點：攪拌滾筒能夠?qū)ξ勰噙M(jìn)行攪拌，擋板打開分隔板上的進水口，從而能夠使過濾后的污水流到收集箱下空腔內;污泥過濾完污水后，擋板閉合分隔板上的進水口，攪拌滾筒內的加熱管進行工作，從而能夠?qū)崿F(xiàn)在輸送過程中對污泥進行干化，重新利用，加熱所產生的氣體通過紫外線除臭箱和生物除臭箱進行凈化排除。
