申請日2016.05.16

　　公開(公告)日2016.09.21

　　IPC分類號G01N1/34

　　摘要

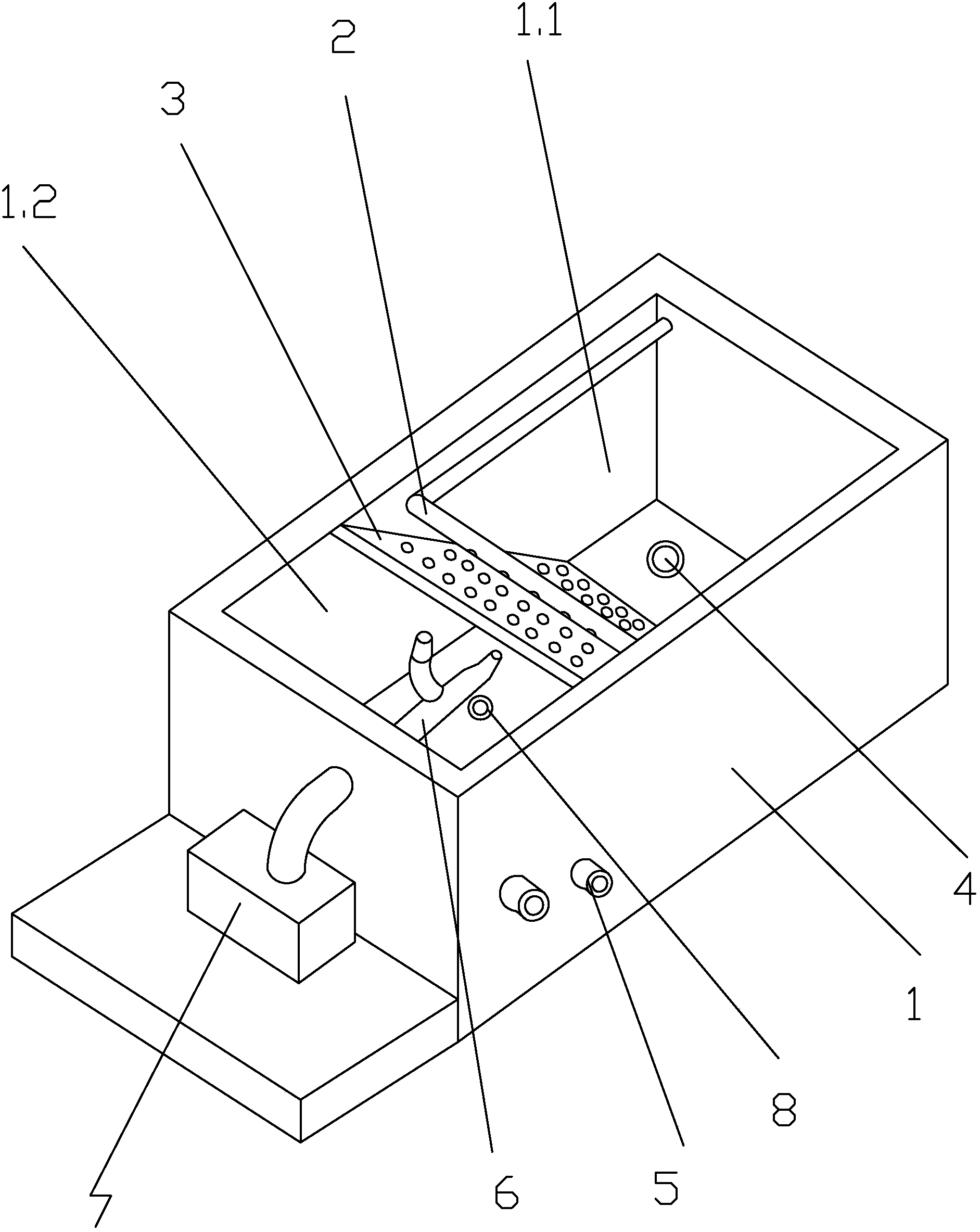

　　一種污水在線監測系統的前處理器，它包括水箱(1)，水箱(1)中部設有一塊將水箱(1)分隔成第一腔體(1.1)和第二腔體(1.2)的過濾板(3)，過濾板(3)傾斜設置，第一腔體(1.2)內位于過濾板(3)的上方設有污水采樣進水管(2)，污水采樣進水管(2)外壁沿過濾板(3)寬度方向設有至少二個進水口，第一腔體(1.2)底部設有雜質出料口(4);第二腔體(1.2)側壁上設有出水管(5)，第二腔體(1.2)內還設有防止過濾板(3)被雜質顆粒堵住的清洗裝置。

　　權利要求書

　　1.一種污水在線監測系統的前處理器，它包括水箱(1)，其特征在于：水箱(1)中部設有一塊將水箱(1)分隔成第一腔體(1.1)和第二腔體(1.2)的過濾板(3)，過濾板(3)傾斜設置，第一腔體(1.2)內位于過濾板(3)的上方設有污水采樣進水管(2)，污水采樣進水管(2)外壁沿過濾板(3)寬度方向設有至少二個進水口，第一腔體(1.2)底部設有雜質出料口(4);第二腔體(1.2)側壁上設有出水管(5)，第二腔體(1.2)內還設有防止過濾板(3)被雜質顆粒堵住的清洗裝置。

　　2.根據權利要求1所述的一種污水在線監測系統的前處理器，其特征在于：所述清洗裝置包括至少一個位于第二腔體(1.2)內的噴頭(6)、位于第二腔體(1.2)底部的噴頭進水口(8)和位于水箱(1)外部并可將第二腔體(1.2)內的水傳輸?shù)絿婎^(6)的水泵(7)，噴頭進水口(8)通過外接水管與噴頭(6)連接。

　　3.根據權利要求2所述的一種污水在線監測系統的前處理器，其特征在于：所述噴頭(6)的個數為二個，二個噴頭(6)的開口分別位于過濾板(3)的上部和下部。

　　4.根據權利要求1所述的一種污水在線監測系統的前處理器，其特征在于：所述第二腔體(1.2)側壁上還設有溢流出水口，溢流出水口的高度高于出水管的高度。

　　5.根據權利要求1所述的一種污水在線監測系統的前處理器，其特征在于：所述第二腔體(1.2)內還設有廢水出水口。

　　6.根據權利要求1所述的一種污水在線監測系統的前處理器，其特征在于：所述水箱(1)側壁上還設有溢流出水口，溢流出水口的高度高于出水管(5)的高度。

　　說明書

　　一種污水在線監測系統的前處理器

　　技術領域

　　本實用新型涉及一種污水在線監測系統的前處理器。

　　背景技術

　　水質監測及分析處理系統是可以實時地對原水進行采樣分析處理，但是原水中會含有雜質顆粒等其他物質，會影響最后的分析結果，因此需要對原水進行初步過濾處理，而現有的對污水的前處理器結構較復雜，生產成本高。

　　實用新型內容

　　本實用新型所要解決的技術問題：提供一種結構簡單，生產成本低的污水在線監測系統的前處理器。

　　為了解決上述技術問題，本實用新型是通過以下技術方案實現的：一種污水在線監測系統的前處理器，它包括水箱，水箱中部設有一塊將水箱分隔成第一腔體和第二腔體的過濾板，過濾板傾斜設置，第一腔體內位于過濾板的上方設有污水采樣進水管，污水采樣進水管外壁沿過濾板寬度方向設有至少二個進水口，第一腔體底部設有雜質出料口;第二腔體側壁上設有出水管，第二腔體內還設有防止過濾板被雜質顆粒堵住的清洗裝置。

　　作為優選，所述清洗裝置包括至少一個位于第二腔體內的噴頭、位于第二腔體底部的噴頭進水口和位于水箱外部并可將第二腔體內的水傳輸?shù)絿婎^的水泵，噴頭進水口通過外接水管與噴頭連接。

　　作為優選，所述噴頭的個數為二個，二個噴頭的開口分別位于過濾板的中上部和中下部。

　　作為優選，所述第二腔體側壁上還設有溢流出水口，溢流出水口的高度高于出水管的高度。

　　作為優選，所述第二腔體內還設有廢水出水口。

　　作為優選，所述水箱側壁上還設有溢流出水口，溢流出水口的高度高于出水管的高度。

　　采用上述結構，本實用新型所具有的優點是：在水箱內斜向設置一個過濾板，進水口位于過濾板上方，原水從進水口流到過濾板上，雜質被過濾留在第一腔體內并可通過雜質出料口排出，而被過濾后的原水從第二腔體內的出水管進入下一道檢驗設備中;第二腔體內還設有噴頭，噴頭通過外接水管與第二腔體底部的噴頭進水口連接，水泵將位于第二腔體的內被過濾后的原水供應到噴頭并對過濾板進行清洗，可以將嵌入在過濾網上的顆粒沖洗掉，防止雜質顆粒堵塞過濾板，結構簡單，不浪費其他水資源，對原水進行靈活運用;第二腔體內還設有溢流出水口，溢流出水口的高度高于出水管的高度，溢流出水口防止原水積累過高漫溢;所述噴頭的個數為二個，可以對整個過濾板進行充分清洗。
