申請日2016.05.16

　　公開(公告)日2016.08.31

　　IPC分類號E03F7/10

　　摘要

　　本發明提供了一種窨井污泥處理裝置，屬于污水處理領域。它解決了現有技術中不能夠更好的對污泥進行采集等問題。本窨井污泥處理裝置，包括車體和污泥桶，車體上固定有收集箱，車體上設有支撐桿一，支撐桿一的上端鉸接有支撐桿二，支撐桿二空腔內設有伸縮桿，支撐桿一上鉸接有變幅油缸;收集箱設有支架一和支架二，支架一開設有滑槽一，滑槽一設有滑塊一和滑塊二，支架二開設有滑槽二，滑槽二設有滑塊三和滑塊四，滑塊一和滑塊三之間固定有夾緊塊一，滑塊二和滑塊四之間固定有夾緊塊二，夾緊塊二固定有安裝板一和安裝板二，安裝板一上鉸接有拉桿一，安裝板二上鉸接有拉桿二。本發明具有能便捷的將窨井污泥引入收集箱內的優點。

　　權利要求書

　　1.一種窨井污泥處理裝置，包括車體和污泥桶，所述的車體上固定有具有空腔的收集箱，且收集箱上開設有進泥口，其特征在于，所述的車體上豎直設置有支撐桿一，所述的支撐桿一的上端鉸接有支撐桿二，所述的支撐桿二具有空腔，且支撐桿二空腔內沿著支撐桿二的長度方向開設有若干滑動槽，所述的滑動槽內均滑動設置有滑動塊，支撐桿二空腔內水平固定有一伸縮氣缸，伸縮氣缸的端部固定有一伸縮桿，伸縮桿的另一端設置有拉鉤，滑動塊均固定在伸縮桿上，所述的支撐桿一上還鉸接有一變幅油缸，所述的變幅油缸的活塞桿鉸接在支撐桿二上;所述的進泥口上設置有一蓋板，所述的收集箱一側面上設置有相互平行的支架一和支架二，支架一朝向支架二的一側面上開設有滑槽一，滑槽一上滑動設置有滑塊一和滑塊二，支架二朝向支架一的一側面上開設有滑槽二，滑槽二上滑動設置有滑塊三和滑塊四，滑塊一和滑塊三之間水平固定有夾緊塊一，滑塊二和滑塊四之間水平固定有夾緊塊二，所述的夾緊塊二的上表面固定有一環形卡接塊，所述的污泥桶包括底板、第一桶身和第二桶身，所述的第二桶身的上表面固定有圓環形的阻擋塊，所述的阻擋塊的下表面開設有圓環形的卡槽，卡槽與卡接塊相匹配，所述的夾緊塊二兩側固定有安裝板一和安裝板二，安裝板一上鉸接有拉桿一，安裝板二上鉸接有拉桿二，拉桿一和拉桿二的另一端均鉸接在蓋板的一端，所述的蓋板的另一端轉動設置在收集箱上。

　　2.根據權利要求1所述的窨井污泥處理裝置，其特征在于，所述的車體上豎直固定有一驅動電機，所述的驅動電機的輸出軸固定在支撐桿一的下表面。

　　3.根據權利要求1所述的窨井污泥處理裝置，其特征在于，所述的第二桶身的內徑大于第一桶身的外徑，且第一桶身和第二桶身的橫截面均呈圓環形，所述的底板固定在第一桶身的內壁上，第一桶身和第二桶身之間設有連接板，所述的連接板的橫截面呈圓環形，連接板內壁固定在第一桶身外壁上，連接板外壁固定在第二桶身內壁上;所述的第一桶身上連接有若干污泥管，所述的污泥管上均設置有止回閥，所述的阻擋塊的外壁上套設有橡膠套，且橡膠套的橫截面呈圓環形，且污泥管從第一桶身穿出端的長度小于橡膠套外圈半徑與第一桶身外壁半徑之差。

　　4.根據權利要求3所述的窨井污泥處理裝置，其特征在于，所述的第二桶身內壁上設置有一液位傳感器，所述的液位傳感器連接有一蜂鳴器，所述的蜂鳴器固定第二桶身外壁上。

　　5.根據權利要求4所述的窨井污泥處理裝置，其特征在于，所述的第二桶身上端內壁上鉸接有桶提手。

　　6.根據權利要求1所述的窨井污泥處理裝置，其特征在于，所述的收集箱上水平固定有轉動電機，轉動電機的輸出軸上設置有一轉動軸，蓋板的設置在轉動軸上。

　　7.根據權利要求6所述的窨井污泥處理裝置，其特征在于，所述的支架一具有豎直部一和固定在豎直部一上的彎曲部一，支架二具有豎直部二和固定在豎直部二上的彎曲部二。

　　8.根據權利要求7所述的窨井污泥處理裝置，其特征在于，所述的豎直部一、豎直部二均通過若干定位桿固定在收集箱上。

　　9.根據權利要求1所述的窨井污泥處理裝置，其特征在于，所述的夾緊塊一背向收集箱的一側面上開設有環形缺口。

　　10.根據權利要求8所述的窨井污泥處理裝置，其特征在于，所述的支架一和支架二均位于支撐桿二一和支撐桿二二之間。

　　說明書

　　一種窨井污泥處理裝置

　　技術領域

　　本發明屬于污水處理領域，涉及一種窨井污泥處理裝置。

　　背景技術

　　生活污水內的雜物種類較多，除了日常生活廢水外，污水管道內經常可見塑料垃圾、粘稠狀的生活垃圾腐爛物及淤泥等雜物。這些生活垃圾流動性較差，不容易隨著污水的流動而排出污水管道，而會長時間沉積在窨井及污水管道底部，占據較大的流通空間，在居民生活廢水產生的高峰期，極易發生污水管道堵塞。特別是在城市建設過程中，經常會發生石塊、磚塊、水泥塊、路緣磚、路面瀝青塊破損井蓋及其座圈掉進窨井的現象。

　　城市窨井經常出現不易清理，甚至發生窨井及污水管道嚴重堵塞現象，使得生活污水沿著下水管道從窨井口溢出，溢流到街道上，這既給人們的生活帶來了許多不便，又影響了城市的環境衛生。目前城市窨井清掏污泥工作主要依靠人工清掏并倒入收集箱內,效率低下、勞動強度大及安全性差。

　　由于存在上述的問題，目前，經檢索，如中國專利文獻公開了一種移動式河湖清淤疏浚污泥處理方法及裝置【專利號：ZL201410413690.3;授權公告號：CN104140190A】。這種移動式河湖清淤疏浚污泥處理方法及裝置，方法包括：步驟A：將污泥存放在河湖岸邊搭建的臨時圍堰儲泥池內;步驟B：將集成裝載有污泥脫水系統的集裝箱吊運至儲泥池旁;步驟C：從儲泥池中抽取污泥送入污泥脫水系統中的廂式隔膜壓濾機進行壓濾脫水;步驟D：使用壓榨泵進行壓榨;步驟E：將含水率已大大降低的污泥轉運進行后續資源化處置，裝置包括搭建于河湖岸邊的用于存貯清淤疏浚污泥的圍堰儲泥池、污泥脫水系統和裝載污泥脫水系統的集裝箱。

　　但是，這種移動式河湖清淤疏浚污泥處理方法及裝置還是存在很多問題不能夠更好的對污泥進行采集。所以，對于本領域內的技術人員，還有待研發出一種能夠更有效的將窨井污泥進行清掏，并收集到收集箱內的裝置。

　　發明內容

　　本發明的目的是針對現有的技術存在上述問題，提出了一種窨井污泥處理裝置，本窨井污泥處理裝置具有能更便捷的將窨井污泥引入收集箱內的特點。

　　本發明的目的可通過下列技術方案來實現：

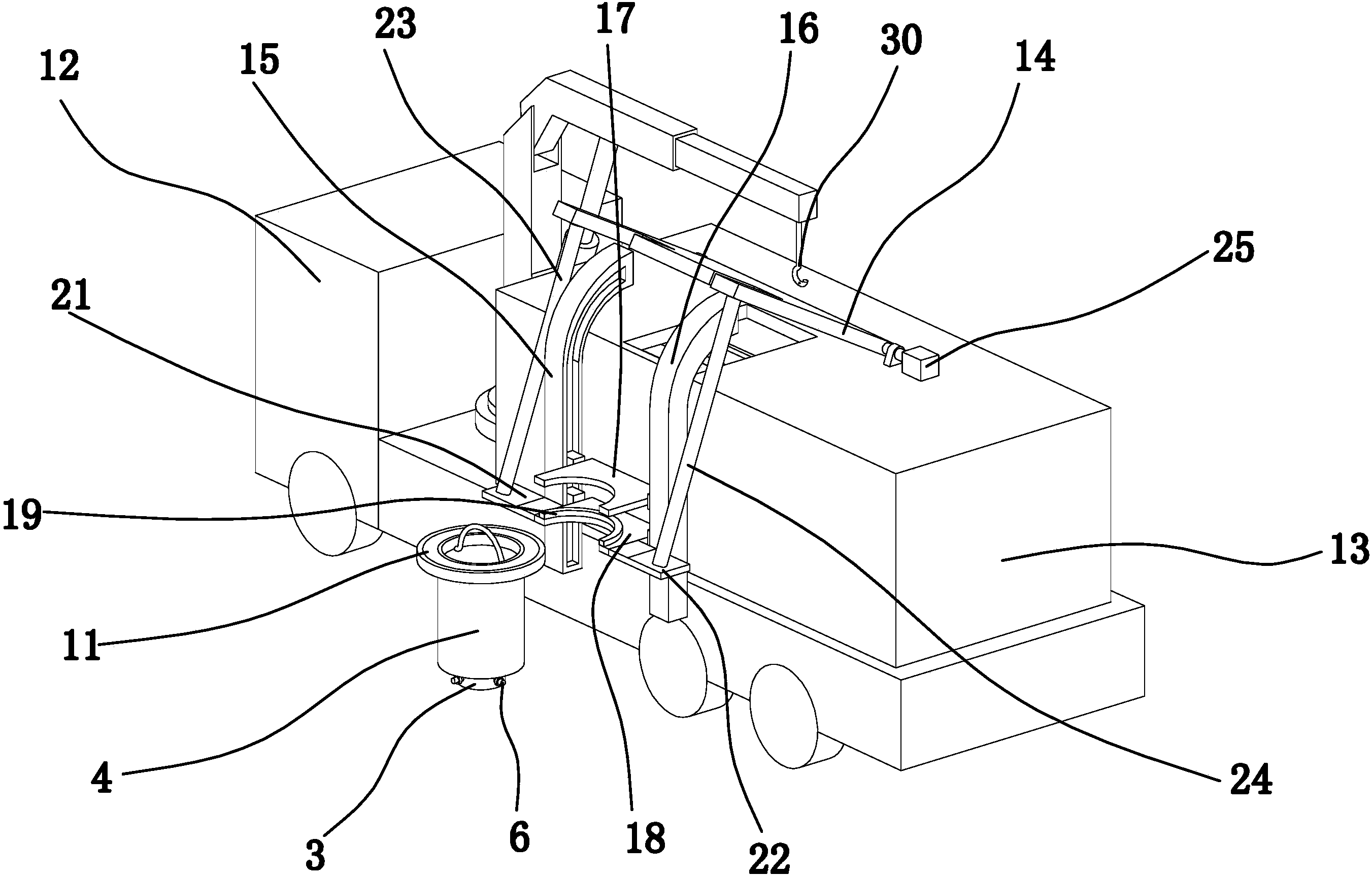

　　一種窨井污泥處理裝置，包括車體和污泥桶，所述的車體上固定有具有空腔的收集箱，且收集箱上開設有進泥口，其特征在于，所述的車體上豎直設置有支撐桿一，所述的支撐桿一的上端鉸接有支撐桿二，所述的支撐桿二具有空腔，且支撐桿二空腔內沿著支撐桿二的長度方向開設有若干滑動槽，所述的滑動槽內均滑動設置有滑動塊，支撐桿二空腔內水平固定有一伸縮氣缸，伸縮氣缸的端部固定有一伸縮桿，伸縮桿的另一端設置有拉鉤，滑動塊均固定在伸縮桿上，所述的支撐桿一上還鉸接有一變幅油缸，所述的變幅油缸的活塞桿鉸接在支撐桿二上;所述的進泥口上設置有一蓋板，所述的收集箱一側面上設置有相互平行的支架一和支架二，支架一朝向支架二的一側面上開設有滑槽一，滑槽一上滑動設置有滑塊一和滑塊二，支架二朝向支架一的一側面上開設有滑槽二，滑槽二上滑動設置有滑塊三和滑塊四，滑塊一和滑塊三之間水平固定有夾緊塊一，滑塊二和滑塊四之間水平固定有夾緊塊二，所述的夾緊塊二的上表面固定有一環形卡接塊，所述的污泥桶包括底板、第一桶身和第二桶身，所述的第二桶身的上表面固定有圓環形的阻擋塊，所述的阻擋塊的下表面開設有圓環形的卡槽，卡槽與卡接塊相匹配，所述的夾緊塊二兩側固定有安裝板一和安裝板二，安裝板一上鉸接有拉桿一，安裝板二上鉸接有拉桿二，拉桿一和拉桿二的另一端均鉸接在蓋板的一端，所述的蓋板的另一端轉動設置在收集箱上。

　　本窨井污泥處理裝置中的伸縮桿上的拉鉤能夠勾住窨井中的污泥桶，支撐桿二空腔內的伸縮氣缸能夠帶動伸縮桿沿著滑動槽滑動，從而不會受到車體與窨井之間距離的限制，同時，變幅油缸能夠起到調節支撐桿二與支撐桿一之間的角度，且變幅油缸的缸體鉸接在支撐桿一上，從而還能夠對支撐桿二起到支撐作用，從而將污泥桶從窨井中提出;第二夾緊塊上表面固定的環形卡接塊能夠卡設在污泥桶阻擋塊下表面開設的卡槽內，通過分別鉸接在安裝板一和安裝板二上的拉桿一和拉桿二，能夠帶動第二夾緊塊沿著滑槽一和滑槽二滑動，從而實現將卡設有在第二夾緊塊上的污泥桶推向第一夾緊塊夾緊，同時,隨著蓋板的翻轉通過拉桿一和拉桿二從而能夠繼續帶動污泥桶沿著滑槽一和滑槽二滑動，將污泥桶內的污泥倒向收集箱。

　　在上述窨井污泥處理裝置中，所述的車體上豎直固定有一驅動電機，所述的驅動電機的輸出軸固定在支撐桿一的下表面。驅動電機能夠帶動支撐桿一進行轉動，從而能夠調節掛鉤的位置。

　　在上述窨井污泥處理裝置中，所述的第二桶身的內徑大于第一桶身的外徑，且第一桶身和第二桶身的橫截面均呈圓環形，所述的底板固定在第一桶身的內壁上，第一桶身和第二桶身之間設有連接板，所述的連接板的橫截面呈圓環形，連接板內壁固定在第一桶身外壁上，連接板外壁固定在第二桶身內壁上;所述的第一桶身上連接有若干污泥管，所述的污泥管上均設置有止回閥，所述的阻擋塊的外壁上套設有橡膠套，且橡膠套的橫截面呈圓環形，且污泥管從第一桶身穿出端的長度小于橡膠套外圈半徑與第一桶身外壁半徑之差。污泥桶放入到窨井后，窨井內的污泥能夠通過污泥管進入到污泥桶內，且污泥管上的止回閥為市場能夠買到的現有產品，從而能夠防止污泥桶內的污泥回流到窨井內;同時，第二桶身通過連接板設置在第一桶身上端，第二桶身的內徑大于第一桶身外徑，從而能夠給污泥管提供安裝空間，且阻擋塊外壁上的橡膠套能夠緊貼窨井內壁，從而能夠形成壓強差，更有利于污泥進入到污泥桶內。

　　在上述窨井污泥處理裝置中，所述的第二桶身內壁上設置有一液位傳感器，所述的液位傳感器連接有一蜂鳴器，所述的蜂鳴器固定第二桶身外壁上。污泥桶內的污泥達到一定容量后，通過蜂鳴器能夠起到提示的作用，從而將污泥桶往上提。

　　在上述窨井污泥處理裝置中，所述的第二桶身上端內壁上鉸接有桶提手。桶提手采用鉸接的方式，從而能夠在提取過程中更加靈活方便。

　　在上述窨井污泥處理裝置中，所述的收集箱上水平固定有轉動電機，轉動電機的輸出軸上設置有一轉動軸，蓋板的設置在轉動軸上。轉動電機能夠帶動轉動軸轉動，帶動蓋板進行翻轉，從而通過鉸接在拉桿一和拉桿二實現對污泥桶沿著滑槽一和滑槽二滑動。

　　在上述窨井污泥處理裝置中，所述的支架一具有豎直部一和固定在豎直部一上的彎曲部一，支架二具有豎直部二和固定在豎直部二上的彎曲部二。豎直部一上的彎曲部一和豎直部二上的彎曲部二能夠更好的將污泥桶引到收集箱內。

　　在上述窨井污泥處理裝置中，所述的豎直部一、豎直部二均通過若干定位桿固定在收集箱上。定位桿主要對支架一和支架二起到制成的作用。

　　在上述窨井污泥處理裝置中，所述的夾緊塊一背向收集箱的一側面上開設有環形缺口。從而能夠避免擋住污泥桶的桶口，使污泥更好的被倒入收集箱內。

　　在上述窨井污泥處理裝置中，所述的支架一和支架二均位于拉桿一和拉桿二之間。從而能夠避免拉桿一和拉桿二運動過程中與支架一和支架二發生干涉。

　　與現有技術相比，本窨井污泥處理裝置具有以下優點：

　　1、本發明通過污泥管能夠使污泥進入到污泥桶內，且污泥管上的止回閥能夠防止污泥桶內的污泥回流到窨井內;同時，第二桶身外壁上的橡膠套能夠緊貼窨井內壁，從而能夠形成壓強差，更有利于污泥進入到污泥桶內。

　　2、本發明中的伸縮桿上的拉鉤能夠勾住窨井中的污泥桶，支撐桿二空腔內的伸縮氣缸能夠帶動伸縮桿沿著滑動槽滑動，從而不會受到車體與窨井之間距離的限制，變幅油缸能夠起到調節支撐桿二與支撐桿一之間的角度，變幅油缸的缸體鉸接在支撐桿上，從而還能夠對支撐桿二起到支撐作用，從而將污泥桶從窨井中提出。

　　3、本發明中的第二夾緊塊上的卡接塊能夠卡設在阻擋塊上的卡槽內，通過拉桿一和拉桿二能夠帶動第二夾緊塊沿著滑槽一和滑槽二滑動，從而實現將卡設在第二夾緊塊上的污泥桶推向第一夾緊塊夾緊，且隨著蓋板的翻轉從而能夠繼續帶動污泥桶沿著滑槽一和滑槽二滑動，將污泥桶內的污泥倒向收集箱。
