申請日2016.05.16

　　公開(公告)日2016.09.21

　　IPC分類號F23G7/04; F23J15/04; F23J15/06; C02F9/10

　　摘要

　　本發明提供一種丙烯酸廢水的汽提蒸發減量化焚燒急冷裝置及方法。該裝置包括廢水中和濃縮系統、焚燒系統、煙氣急冷系統、煙氣除塵系統。該方法含丙烯酸的廢水送入汽提塔，汽提出有機輕組份后送入蒸汽器內濃縮。濃縮后的廢水被送入焚燒爐內進行無害化處理，產生的煙氣經文丘里除塵器洗滌后排入大氣。本發明實現對廢水的汽提、濃縮和最終有機組份的脫除以保證三廢排放能夠滿足國家環保標準的要求，有效解決了采用直接焚燒法消耗大量燃料，造成的能源浪費，是一種極其經濟的處理方法。

　　權利要求書

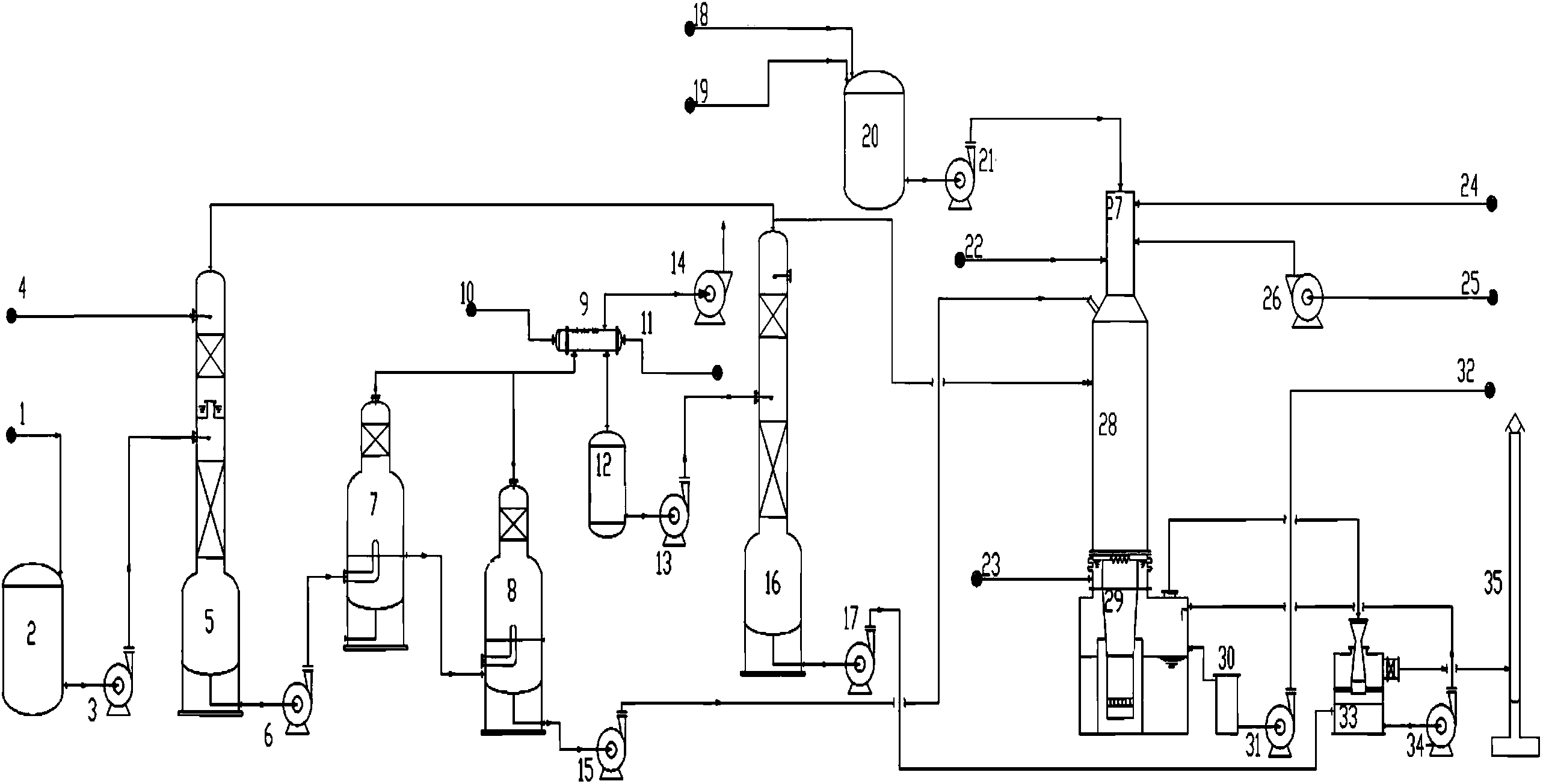

　　1.一種丙烯酸廢水的汽提蒸發減量化焚燒急冷裝置，其特征在于：該裝置包括廢水中和濃縮系統、焚燒系統、煙氣急冷系統、煙氣除塵系統;

　　所述的廢水中和濃縮系統包括匯集丙烯酸酯廢水的廢水中和罐(2)，廢水中和罐(2)的廢水出口連接混合廢水進料泵(3)的入口，混合廢水進料泵(3)的出口連接1#汽提塔(5)中部入口;

　　1#汽提塔(5)的上部氣體出口連接所述焚燒系統的焚燒爐(28)的入口，1#汽提塔(5)的下部廢水出口連接1#汽提輸送泵(6)入口，1#汽提輸送泵(6)的出口連接1#蒸發器(7)入口，1#蒸發器(7)的出口連接2#蒸發器(8)入口，1#蒸發器(7)和2#蒸發器(8)組成了雙效濃縮器;

　　2#蒸發器的上部蒸汽出口連接冷凝器(9)，冷凝器(9)連接冷凝液罐(12);冷凝液罐(12)的下部出口連接蒸發器冷凝液泵(13)的入口，蒸發器冷凝液泵(13)的出口連接2#汽提塔(16)的入口;2#汽提塔(16)的下部廢水出口連接2#汽提塔輸送泵(17)的入口，2#汽提塔輸送泵(17)的出口連接所述煙氣除塵系統的文丘里除塵器(33);

　　2#蒸發器的下部廢水出口連接廢水增壓泵(15)的入口，廢水增壓泵(15)的出口連接所述焚燒系統的焚燒爐(28)入口;

　　所述的焚燒系統包括焚燒爐(28)，在焚燒爐(28)頂部設有天然氣(24)和重組分燃燒器(27)，天然氣和重組分燃燒器(27)入口連接助燃風機(26);焚燒爐(28)下部連接所述煙氣急冷系統的急冷罐(29);

　　所述的煙氣急冷系統包括急冷罐(29)，急冷罐(29)出口連接水封罐(30)入口，水封罐(30)的出口連接急冷罐鹽液輸送泵(31);

　　所述煙氣除塵系統包括文丘里除塵器(33)，文丘里除塵器(33)的出口連接件文丘里洗滌液泵(34)入口，文丘里洗滌液泵(34)出口連接急冷罐(29)入口為急冷罐補水，工業水(23)也連接急冷罐(29)入口為急冷罐補水;文丘里除塵器(33)的煙氣出口連接煙囪(35);

　　重組份罐(20)連接重組份進料泵(21)入口，重組份進料泵(21)出口連接焚燒爐(28)頂部的天然氣和重組分燃燒器(27)。

　　2.根據權利要求1所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷裝置，其特征在于：所述的1#蒸發器(7)和2#蒸發器(8)組成了雙效濃縮器，其中加熱流體和被加熱流體采用逆流方式。

　　3.根據權利要求1所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷裝置，其特征在于：所述的冷凝器(9)中未冷凝的氣體利用真空泵(14)抽出進入鼓風機進氣旁路隨助燃空氣進入焚燒爐焚燒。

　　4.一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其特征在于：該方法包括如下步驟：

　　(a)生產裝置排出的丙烯酸酯廢水(1)匯集在廢水中和罐(2)，進行中和分解;分解后的廢水通過送到1#汽提塔(5)進行汽提，汽提輕組份有機相和蒸汽由塔頂流出進入焚燒爐(28)焚燒，去除輕組份后的廢水依次送入1#蒸發器(7)和2#蒸發器(8)進行蒸發濃縮，經過濃縮的廢水進入焚燒爐(28)焚燒;

　　(b)從2#蒸發器(8)出來的蒸汽進入冷凝器(9)經循環水冷卻，形成的冷凝液貯存在冷凝液罐(12)內;用蒸發器冷凝液泵(13)將冷凝液輸送至2#汽提塔(16)再進行蒸餾;2#汽提塔(16)內經汽提輕組分有機相和蒸汽由塔頂流出進入焚燒爐(28)焚燒;去除輕組分后的廢水經過2#汽提塔輸送泵(17)送到文丘里除塵器(33)作為補水;

　　(c)天然氣和重組分燃燒器(27)布置在焚燒爐頂部，助燃風機(26)將助燃空氣(25)加壓送入焚燒爐內助燃;1#汽提塔(5)的汽提輕組份有機相和蒸汽由塔頂流出進入焚燒爐(28)焚燒，2#蒸發器(8)內經過濃縮的廢水進入焚燒爐(28)焚燒;焚燒爐(28)內焚燒后的高溫?zé)煔膺M(jìn)入焚燒爐下部的急冷罐(29)進行傳熱傳質，高溫?zé)煔夂腿廴趹B(tài)的無機鹽冷卻和溶解，煙氣溫度冷卻在100℃以下，熔融態的無機鹽溶解在急冷罐(29)水中;

　　(d)從急冷罐(29)排出的飽和煙氣送入文丘里除塵器(33)，文丘里除塵器(33)內除塵的廢水經過文丘里洗滌液泵(34)和工業水(23)對急冷罐(29)進行補水，在急冷罐(29)中的廢水當無機鹽濃度達到5～15%后，通過急冷罐鹽液輸送泵(31)輸出;文丘里除塵器(33)經除塵后的煙氣通過煙囪高空排放。

　　5.根據權利要求4所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其特征在于：步驟由生產裝置排出的丙烯酸酯廢水(1)匯集在廢水中和罐(2)，該廢水經蒸汽盤管加熱到80～95℃與加入的苛性鈉發生中和分解反應生成鈉鹽和醇，分解后的廢水經過混合廢水進料泵(3)壓送到1#汽提塔(5)下段填料段進行汽提;丙烯酸酯廢水進入1#汽提塔(7)中部，經汽提輕組分有機相和蒸汽，由塔頂流出進入焚燒爐(28)焚燒;另外一股丙烯酸廢水(4)進入1#汽提塔(5)上部，經汽提輕組分有機相和蒸汽，由塔頂流出進入焚燒爐(28)焚燒。

　　6.根據權利要求4所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其特征在于：步驟所述的1#汽提塔(5)塔底廢水用1#汽提輸送泵(6)壓送到1#蒸發器(7)，蒸發后的液相進入2#蒸發器(8)，1#蒸發器(7)和2#蒸發器(8)組成了雙效濃縮器，其中加熱流體和被加熱流體采用逆流方式。

　　7.根據權利要求6所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其特征在于：控制1#蒸發器(7)的蒸發壓力為0.0263MPaA～0.0316MPaA，2#蒸發器(8)的蒸發壓力為0.0118MPaA～0.0171MPaA。

　　8.根據權利要求4所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其特征在于：從界區外來的廢氣TVG進入焚燒爐焚燒;從界區外來的重組份A和B(18、19)儲存在重組份罐(20)中，被重組份進料泵(21)增壓送入焚燒爐(28)內燃燒。

　　9.根據權利要求5所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其特征在于：焚燒爐內部的溫度為950～1050℃，在正壓過氧條件下，有機物充分進行氧化分解;高溫?zé)煔膺M(jìn)入焚燒爐下部的急冷罐(29)進行傳熱傳質，高溫?zé)煔夂腿廴趹B(tài)的無機鹽在很短的時間內進行冷卻和溶解;高溫?zé)煔庾兂娠柡蜔煔�，煙氣溫度冷卻到90～95℃。

　　說明書

　　一種丙烯酸廢水的汽提蒸發減量化焚燒急冷裝置及方法

　　技術領域

　　本發明屬于工業廢水減量化、無害化處理技術，具體為丙烯酸裝置生產過程中產生的丙烯酸及丙烯酸酯有機廢水的汽提蒸發減量化焚燒急冷處理方法及裝置。

　　背景技術

　　丙烯酸行業生產過程中產生大量的有機廢水，且廢水中的水含量很高，目前國內主要采用直接焚燒法對廢水進行高溫焚燒，將廢水中的有機物分解。此種處理工藝需消耗大量的燃料，對能源造成極大的浪費，是一種極其不經濟的處理方法。

　　發明內容

　　本發明的目的在于提供一種丙烯酸廢水的汽提蒸發減量化焚燒急冷裝置及方法，其通過汽提和蒸發方式將廢水濃縮減量后，送入可確保丙烯酸生產廢水中有機物徹底氧化分解，同時可以從煙氣中回收熱量。

　　實現本發明目的的技術方案：一種丙烯酸廢水的汽提蒸發減量化焚燒急冷裝置，該裝置包括廢水中和濃縮系統、焚燒系統、煙氣急冷系統、煙氣除塵系統;

　　所述的廢水中和濃縮系統包括匯集丙烯酸酯廢水的廢水中和罐，廢水中和罐的廢水出口連接混合廢水進料泵的入口，混合廢水進料泵的出口連接1#汽提塔中部入口;1#汽提塔的上部氣體出口連接所述焚燒系統的焚燒爐的入口，1#汽提塔的下部廢水出口連接1#汽提輸送泵入口，1#汽提輸送泵的出口連接1#蒸發器入口，1#蒸發器的出口連接2#蒸發器入口，1#蒸發器和2#蒸發器組成了雙效濃縮器;2#蒸發器的上部蒸汽出口連接冷凝器，冷凝器連接冷凝液罐;冷凝液罐的下部出口連接蒸發器冷凝液泵的入口，蒸發器冷凝液泵的出口連接2#汽提塔的入口;2#汽提塔的下部廢水出口連接2#汽提塔輸送泵的入口，2#汽提塔輸送泵的出口連接所述煙氣除塵系統的文丘里除塵器;2#蒸發器的下部廢水出口連接廢水增壓泵的入口，廢水增壓泵的出口連接所述焚燒系統的焚燒爐入口;

　　所述的焚燒系統包括焚燒爐，在焚燒爐頂部設有天然氣和重組分燃燒器，天然氣和重組分燃燒器入口連接助燃風機;焚燒爐下部連接所述煙氣急冷系統的急冷罐;

　　所述的煙氣急冷系統包括急冷罐，急冷罐出口連接水封罐入口，水封罐的出口連接急冷罐鹽液輸送泵;

　　所述煙氣除塵系統包括文丘里除塵器，文丘里除塵器的出口連接件文丘里洗滌液泵入口，文丘里洗滌液泵出口連接急冷罐入口為急冷罐補水，工業水也連接急冷罐入口為急冷罐補水;文丘里除塵器的煙氣出口連接煙囪;

　　重組份罐連接重組份進料泵入口，重組份進料泵出口連接焚燒爐頂部的天然氣和重組分燃燒器。

　　如上所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷裝置，其所述的1#蒸發器和2#蒸發器組成了雙效濃縮器，其中加熱流體和被加熱流體采用逆流方式。

　　如上所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷裝置，其所述的冷凝器中未冷凝的氣體利用真空泵抽出進入鼓風機進氣旁路隨助燃空氣進入焚燒爐焚燒。

　　本發明所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，該方法包括如下步驟：

　　(a)生產裝置排出的丙烯酸酯廢水匯集在廢水中和罐，進行中和分解;分解后的廢水通過送到1#汽提塔進行汽提，汽提輕組份有機相和蒸汽由塔頂流出進入焚燒爐焚燒，去除輕組份后的廢水依次送入1#蒸發器和2#蒸發器進行蒸發濃縮，經過濃縮的廢水進入焚燒爐焚燒;

　　(b)從2#蒸發器出來的蒸汽進入冷凝器經循環水冷卻，形成的冷凝液貯存在冷凝液罐內;用蒸發器冷凝液泵將冷凝液輸送至2#汽提塔再進行蒸餾;2#汽提塔內經汽提輕組分有機相和蒸汽由塔頂流出進入焚燒爐焚燒;去除輕組分后的廢水經過2#汽提塔輸送泵送到文丘里除塵器作為補水;

　　(c)天然氣和重組分燃燒器布置在焚燒爐頂部，助燃風機將助燃空氣加壓送入焚燒爐內助燃;1#汽提塔的汽提輕組份有機相和蒸汽由塔頂流出進入焚燒爐焚燒，2#蒸發器內經過濃縮的廢水進入焚燒爐焚燒;焚燒爐內焚燒后的高溫?zé)煔膺M(jìn)入焚燒爐下部的急冷罐進行傳熱傳質，高溫?zé)煔夂腿廴趹B(tài)的無機鹽冷卻和溶解，煙氣溫度冷卻在100℃以下，熔融態的無機鹽溶解在急冷罐水中;

　　(d)從急冷罐排出的飽和煙氣送入文丘里除塵器，文丘里除塵器內除塵的廢水經過文丘里洗滌液泵和工業水對急冷罐進行補水，在急冷罐中的廢水當無機鹽濃度達到5～15%后，通過急冷罐鹽液輸送泵輸出;文丘里除塵器經除塵后的煙氣通過煙囪高空排放。

　　如上所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其步驟由生產裝置排出的丙烯酸酯廢水匯集在廢水中和罐，該廢水經蒸汽盤管加熱到80～95℃與加入的苛性鈉發生中和分解反應生成鈉鹽和醇，分解后的廢水經過混合廢水進料泵壓送到1#汽提塔下段填料段進行汽提;丙烯酸酯廢水進入1#汽提塔中部，經汽提輕組分有機相和蒸汽，由塔頂流出進入焚燒爐焚燒;另外一股丙烯酸廢水進入1#汽提塔上部，經汽提輕組分有機相和蒸汽，由塔頂流出進入焚燒爐焚燒。

　　如上所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其步驟所述的1#汽提塔塔底廢水用1#汽提輸送泵壓送到1#蒸發器，蒸發后的液相進入2#蒸發器，1#蒸發器和2#蒸發器組成了雙效濃縮器，其中加熱流體和被加熱流體采用逆流方式�？刂�1#蒸發器的蒸發壓力為0.0263MPaA～0.0316MPa，2#蒸發器的蒸發壓力為0.0118MPaA～0.0171MPaA。

　　如上所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其從界區外來的廢氣TVG進入焚燒爐焚燒;從界區外來的重組份A和B儲存在重組份罐中，被重組份進料泵增壓送入焚燒爐內燃燒。

　　如上所述的一種丙烯酸廢水的汽提蒸發減量化焚燒急冷方法，其焚燒爐內部的溫度為950～1050℃，在正壓過氧條件下，有機物充分進行氧化分解;高溫?zé)煔膺M(jìn)入焚燒爐下部的急冷罐進行傳熱傳質，高溫?zé)煔夂腿廴趹B(tài)的無機鹽在很短的時間內進行冷卻和溶解;高溫?zé)煔庾兂娠柡蜔煔�，煙氣溫度冷卻到90～95℃。

　　本發明的效果在于：

　　本發明涉及一種丙烯酸生產過程中產生的含丙烯酸、醋酸、丙烯酸丁酯、苯等有機物廢水處理新方法，該方法將含丙烯酸的廢水送入汽提塔，汽提出有機輕組份后送入蒸汽器內濃縮。濃縮后的廢水被送入焚燒爐內進行無害化處理，產生的煙氣經文丘里除塵器洗滌后排入大氣。本發明實現對廢水的汽提、濃縮和最終有機組份的脫除以保證三廢排放能夠滿足國家環保標準的要求，有效解決了采用直接焚燒法消耗大量燃料，造成的能源浪費，是一種極其經濟的處理方法。

　　本發明丙烯酸有機廢水經過汽提和蒸發濃縮后，實際焚燒處理的廢水量為原廢水量的40%，所消耗的燃料量與直接焚燒法相比減少60%，更具經濟性和實用性。本發明對環境治理，特別在丙烯酸行業有機廢氣廢液處理上作出了重大貢獻，系統運行平穩，操作簡便、安全，解決了一直制約我國丙烯酸產業發展的環保難題，實現環保治理的“無害化”。
