申請日2016.05.16

　　公開(公告)日2016.10.12

　　IPC分類號C02F1/00

　　摘要

　　一種低能耗均質均量污水調節池，包括依次相連但底部高度不同的均質池和均量池。均質池包括第一污水入口、第一污水出口、內側壁通道、螺旋狀排水槽和第一外側壁通道。均量池包括第二污水入口、第二污水出口、第二外側壁通道和提升泵。本實用新型通過2個容積較小的水池，相對獨立的實現污水的均質和均量功能，從而縮減調節池的無效容積，減少土建工程量。同時，通過設置直徑較小的側壁管道，利用壓差，實現污水的提升，縮小了調節池與后續處理裝置間的高度差，從而降低污水提升能耗。進一步，通過螺旋狀排水槽結構，實現了不同排入點、相同排出點的無動力均質作用，進一步節約能耗。

　　權利要求書

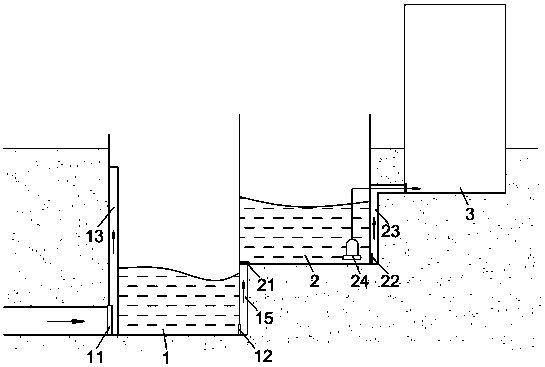

　　1.一種低能耗均質均量污水調節池，其特征在于，包括依次相連的均質池(1)和均量池(2);

　　所述均質池(1)包括對向設置于底部的第一污水入口(11)和第一污水出口(12)，設置于內側壁并與所述第一污水入口(11)相連通的內側壁通道(13)，呈螺旋狀設置于內側壁的排水槽(14)，以及設置于外側壁并與所述第一污水出口(12)相連通的第一外側壁通道(15);

　　所述均量池(2)包括設置于底部兩側的第二污水入口(21)和第二污水出口(22)，設置于外側壁并與所述第二污水出口(22)相連通的第二外側壁通道(23)，以及設置于底部的提升泵(24);

　　所述第一外側壁通道(15)的頂部與所述第二污水入口(21)相連通，所述第二外側壁通道(23)和所述提升泵(24)的排水端通過管道與后續處理裝置(3)相連通。

　　2.根據權利要求1所述的一種低能耗均質均量污水調節池，其特征在于，所述均量池(2)的底部高于所述均質池(1)的底部。

　　3.根據權利要求1所述的一種低能耗均質均量污水調節池，其特征在于，所述內側壁通道(13)縱向設有若干出水口(16)。

　　4.根據權利要求3所述的一種低能耗均質均量污水調節池，其特征在于，所述排水槽(14)與所述出水口(16)相接，且所述排水槽(14)側壁設有若干排水孔(17)。

　　說明書

　　一種低能耗均質均量污水調節池

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其是一種低能耗均質均量污水調節池。

　　背景技術

　　現有污水調節池多為地下結構，最高水位線與進水管道平齊，其有效調節容積僅為最高水位線以下的池容。當進水管道埋深較大時，調節池的無效容積過大，池容利用率低，且土建工程量較大。同時，由于后續處理裝置主體結構多位于地上，因此必須借助提升泵等耗能設備對污水進行提升，能耗及運行成本較高。進一步，現有污水調節池多采用葉輪攪拌裝置、鼓風裝置等外加設備對污水進行強制調節，使能耗及運行成本進一步提高。

　　實用新型內容

　　本實用新型提供一種低能耗均質均量污水調節池，以解決上述問題。通過2個高度不同、容積較小的水池，相對獨立的實現污水的均質和均量功能，從而縮減調節池的無效容積，提高池容利用率，減少土建工程量。同時，通過設置直徑較小的側壁管道，利用壓差，實現污水的提升，縮小了調節池與后續處理裝置間的高度差，從而降低污水提升能耗。進一步，通過螺旋狀排水槽結構，實現了不同排入點、相同排出點的無動力均質作用，進一步節約能耗。

　　為了實現本實用新型的目的，擬采用以下技術：

　　一種低能耗均質均量污水調節池，其特征在于，包括依次相連的均質池和均量池;所述均質池包括對向設置于底部的第一污水入口和第一污水出口，設置于內側壁并與所述第一污水入口相連通的內側壁通道，呈螺旋狀設置于內側壁的排水槽，以及設置于外側壁并與所述第一污水出口相連通的第一外側壁通道;所述均量池包括設置于底部兩側的第二污水入口和第二污水出口，設置于外側壁并與所述第二污水出口相連通的第二外側壁通道，以及設置于底部的提升泵;所述第一外側壁通道的頂部與所述第二污水入口相連通，所述第二外側壁通道和所述提升泵的排水端通過管道與后續處理裝置相連通。

　　進一步，所述均量池的底部高于所述均質池的底部。

　　進一步，所述內側壁通道縱向設有若干出水口。

　　進一步，所述排水槽與所述出水口相接，且所述排水槽側壁設有若干排水孔。

　　本實用新型的有益效果是：

　　1. 通過2個高度不同、容積較小的水池，相對獨立的實現污水的均質和均量功能，從而縮減調節池的無效容積，提高池容利用率，減少土建工程量。

　　2. 通過設置直徑較小的側壁管道，利用壓差，實現污水的提升，縮小了調節池與后續處理裝置間的高度差，從而降低污水提升能耗。

　　3. 通過螺旋狀排水槽結構，實現了不同排入點、相同排出點的無動力均質作用，進一步節約能耗。
