申請日2016.05.16

　　公開(公告)日2016.10.05

　　IPC分類號C02F9/06

　　摘要

　　本實用新型公開了一種應用于陶瓷生產的污水處理裝置，包括有蓄水循環池、處理池、中和反應池、沉淀排放池、沉淀池、循環池、電解沉淀塔、污泥池;所述蓄水循環池與處理池相連，所述處理池與中和反應池相連,所述中和反應池與沉淀排放池連接，所述沉淀排放池與沉淀池連接，所述沉淀池與循環池連接，所述循環池通過水泵與電解沉淀塔連接，所述循環池與污水排放口連接;該裝置針對陶瓷生產的特點，通過合理的結構改良，尤其是通過沉淀排放池、沉淀池、循環池與電解沉淀塔相配合的設計，可以很好的處理陶瓷磚生產過程所產生的廢水，特別是陶瓷磚拋光廢水中的絮狀物，保證排放的水符合要求，同時裝置簡單易用，成本低，有利于技術的推廣應用。

　　權利要求書

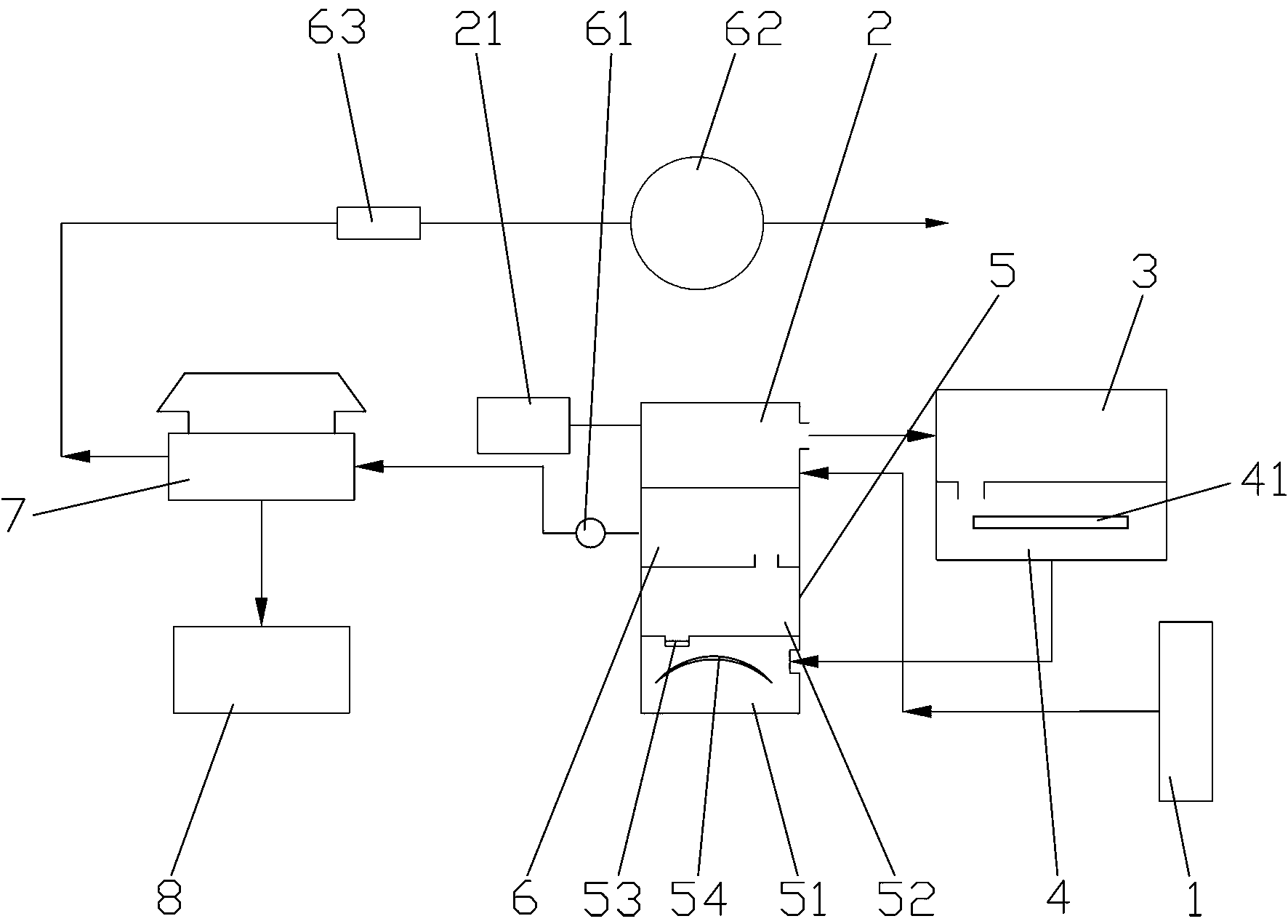

　　1.一種應用于陶瓷生產的污水處理裝置，其特征在于：包括有蓄水循環池(1)、處理池(2)、中和反應池(3)、沉淀排放池(4)、沉淀池(5)、循環池(6)、電解沉淀塔(7)、污泥池(8);所述蓄水循環池(1)與處理池(2)相連，所述處理池(2)與中和反應池(3)相連,所述中和反應池(3)與沉淀排放池(4)連接，所述沉淀排放池(4)與沉淀池(5)連接，所述沉淀池(5)與循環池(6)連接，所述循環池(6)通過水泵(61)與電解沉淀塔(7)連接，所述循環池(6)與污水排放口(62)連接。

　　2.根據權利要求1所述的一種應用于陶瓷生產的污水處理裝置，其特征在于：所述沉淀排放池(4)內置有格柵板(41)。

　　3.根據權利要求1所述的一種應用于陶瓷生產的污水處理裝置，其特征在于：所述沉淀池(5)位于沉淀排放池(4)與循環池(6)之間，所述沉淀池(5)依次包括有初沉淀池(51)和二次沉淀池(52)，所述初沉淀池(51)和二次沉淀池(52)之間設置有擋板(53)，所述初沉淀池(51)內置有拱形濾網(54)。

　　4.根據權利要求1所述的一種應用于陶瓷生產的污水處理裝置，其特征在于：所述處理池(2)連接有加藥桶(21)。

　　5.根據權利要求1所述的一種應用于陶瓷生產的污水處理裝置，其特征在于：所述電解沉淀塔(7)與污水排放口(62)之間設置有在線監控設備(63)。

　　6.根據權利要求1所述的一種應用于陶瓷生產的污水處理裝置，其特征在于：所述水泵(61)采用自吸泵。

　　7.根據權利要求3所述的一種應用于陶瓷生產的污水處理裝置，其特征在于：所述拱形濾網(54)的孔徑為1.5～2.5mm。

　　說明書

　　一種應用于陶瓷生產的污水處理裝置

　　技術領域

　　本實用新型涉及陶瓷生產技術領域，特別是一種應用于陶瓷生產的污水處理裝置。

　　背景技術

　　陶瓷磚生產及后期深加工中用水量大，廢水一般不加區分集中處理，廢水成分也比較復雜，包含沖洗泥漿的有機添加劑、細顆粒懸浮物，切邊、拋磨產生的粗顆粒懸浮物等。

　　目前，處理以上廢水的方法為：首先將廢水引入沉淀池中沉淀，沉淀充分后抽取上層澄清液回用，沉淀的泥漿則輸入壓濾機中進行壓濾處理，得到固體廢渣。沉淀池一般建在地下，深度>3m，沉淀池中的泥漿一般通過泥漿泵注入壓濾機壓濾;由于沉淀池底層泥漿稠度大、粗顆粒物含量高、顆粒物硬度高，長時間運行造成泥漿泵易磨損;而且，泥漿泵作業存在泥漿抽取不完全的問題，使得有些泥漿長期沉積，滋生細菌，產生異味，不利于清潔生產。

　　發明內容

　　為了克服現有技術的不足，本實用新型提供一種應用于陶瓷生產的污水處理裝置。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種應用于陶瓷生產的污水處理裝置，包括有蓄水循環池、處理池、中和反應池、沉淀排放池、沉淀池、循環池、電解沉淀塔、污泥池;所述蓄水循環池與處理池相連，所述處理池與中和反應池相連,所述中和反應池與沉淀排放池連接，所述沉淀排放池與沉淀池連接，所述沉淀池與循環池連接，所述循環池通過水泵與電解沉淀塔連接，所述循環池與污水排放口連接。

　　作為一個優選項，所述沉淀排放池內置有格柵板。

　　作為一個優選項，所述沉淀池位于沉淀排放池與循環池之間，所述沉淀池依次包括有初沉淀池和二次沉淀池，所述初沉淀池和二次沉淀池之間設置有擋板，所述初沉淀池內置有拱形濾網。

　　作為一個優選項，所述處理池連接有加藥桶。

　　作為一個優選項，所述電解沉淀塔與污水排放口之間設置有在線監控設備。

　　作為一個優選項，所述水泵采用自吸泵。

　　作為一個優選項，所述拱形濾網的孔徑為1.5～2.5mm。

　　本實用新型的有益效果是：該裝置針對陶瓷生產的特點，通過合理的結構改良，尤其是通過沉淀排放池、沉淀池、循環池與電解沉淀塔相配合的設計，可以很好的處理陶瓷磚生產過程所產生的廢水，特別是陶瓷磚拋光廢水中的絮狀物，保證排放的水符合要求，同時裝置簡單易用，成本低，有利于技術的推廣應用。
