申請日2016.05.16
公開(公告)日2016.09.28
IPC分類號C04B33/132
摘要
本實用新型涉及給水污泥和污水污泥陶粒制備系統，包括污泥干燥器、研磨粉粹機、配料混合機、揉制成球機、陶粒焙燒機、冷卻器和篩分器;所述污泥干燥器出口連接研磨粉粹機，所述研磨粉粹機下料口連接配料混合器，所述配料混合器出口連接揉制成球機，所述揉制成球機出口連至陶粒焙燒機，所述陶粒焙燒機出口連至冷卻器，冷卻器出口連至篩分器。本實用新型的有益效果是：污泥再利用，解決污泥處理問題：給水污泥、污水污泥與粘土的配合制陶粒，既解決了污泥的處置問題，又可以“變廢為寶”，將污泥作為資源加以利用。能耗低，穩定性好：污泥干燥器可以利用水處理廠的余熱對污泥進行干燥，降低了系統能耗。
權利要求書

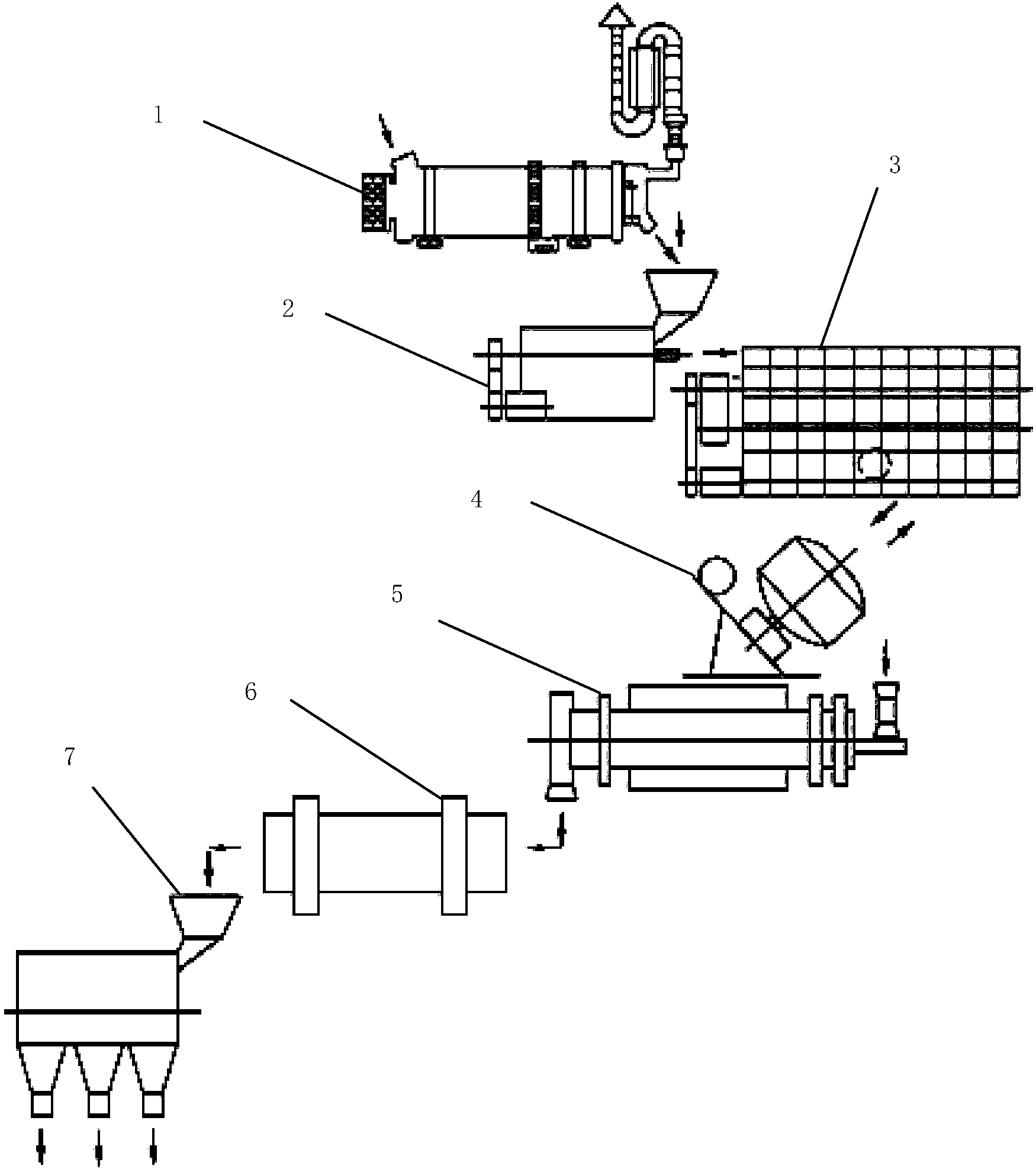

1.一種給水污泥和污水污泥陶粒制備系統，其特征在于：包括污泥干燥器(1)、研磨粉粹機(2)、配料混合機(3)、揉制成球機(4)、陶粒焙燒機(5)、冷卻器(6)和篩分器(7);所述污泥干燥器(1)出口連接研磨粉粹機(2)，所述研磨粉粹機(2)下料口連接配料混合器(3)，所述配料混合器(3)出口連接揉制成球機(4)，所述揉制成球機(4)出口連至陶粒焙燒機(5)，所述陶粒焙燒機(5)出口連至冷卻器(6)，冷卻器(6)出口連至篩分器(7)。
2.根據權利要求1所述的給水污泥和污水污泥陶粒制備系統，其特征在于：所述污泥干燥器(1)設于研磨粉粹機(2)的左上方。
3.根據權利要求1所述的給水污泥和污水污泥陶粒制備系統，其特征在于：所述研磨粉粹機(2)設于配料混合機(3)左側。
4.根據權利要求1所述的給水污泥和污水污泥陶粒制備系統，其特征在于：所述配料混合機(3)設于揉制成球機(4)上方。
5.根據權利要求1所述的給水污泥和污水污泥陶粒制備系統，其特征在于：所述揉制成球機(4)設于陶粒焙燒機(5)右上方。
6.根據權利要求1所述的給水污泥和污水污泥陶粒制備系統，其特征在于：所述陶粒焙燒機(5)設于冷卻器(6)右側上方。
7.根據權利要求1所述的給水污泥和污水污泥陶粒制備系統，其特征在于：所述冷卻器(6)設于篩分器(7)右側上方。
說明書
給水污泥和污水污泥陶粒制備系統
技術領域
本實用新型專利涉及一種陶粒制備系統，尤其涉及一種給水污泥和污水污泥陶粒制備系統。
背景技術
目前，陶粒在建筑、園藝、冶金、化工等行業應用廣泛，但陶粒的主要原料——粘土是一種不可再生資源，為了落實國家關于建設資源節約型、環境友好型社會的政策，粘土的開采利用受到極大限制，尋找合適的替代品，減少粘土的使用量是陶粒生產過程中一個必然的發展趨勢。另一方面，給水處理廠和污水處理廠都產生巨量的污泥，目前污泥主要采用填埋處理，不僅占用大量土地還造成嚴重的二次污染。
實用新型內容
本實用新型的目的在于克服現有技術不足,提供一種結構合理，減少污染、降低能耗的給水污泥和污水污泥陶粒制備系統。
為實現上述目的，本實用新型采用了以下技術方案：
這種給水污泥和污水污泥陶粒制備系統，包括污泥干燥器、研磨粉粹機、配料混合機、揉制成球機、陶粒焙燒機、冷卻器和篩分器;所述污泥干燥器出口連接研磨粉粹機，所述研磨粉粹機下料口連接配料混合器，所述配料混合器出口連接揉制成球機，所述揉制成球機出口連至陶粒焙燒機，所述陶粒焙燒機出口連至冷卻器，冷卻器出口連至篩分器。
作為優選：所述污泥干燥器設于研磨粉粹機的左上方。
作為優選：所述研磨粉粹機設于配料混合機左側。
作為優選：所述配料混合機設于揉制成球機上方。
作為優選：所述揉制成球機設于陶粒焙燒機右上方。
作為優選：所述陶粒焙燒機設于冷卻器右側上方。
作為優選：所述冷卻器設于篩分器右側上方。
本實用新型的有益效果是：
1、污泥再利用，解決污泥處理問題：給水污泥、污水污泥與粘土的配合制陶粒，既解決了污泥的處置問題，又可以“變廢為寶”，將污泥作為資源加以利用。
2、能耗低，穩定性好：污泥干燥器可以利用水處理廠的余熱對污泥進行干燥，降低了系統能耗。
3、投資和運維成本低、占地面積�。航Y構設計合理，無需使用污泥壓濾機設備及附屬系統，降低了投資成本，維護簡單，減少了系統的設備故障率，提高系統的運行穩定性，同時占地面積小。
