申請日2016.05.16
公開(公告)日2016.10.12
IPC分類號C02F9/04
摘要
本實用新型公開了一種階梯式滲透污水處理裝置，包括階梯地基，所述階梯地基從高至低的階梯上依次設有初級沉淀池、石子滲透池、污水吸附池和化學沉淀池，所述初級沉淀池的一側設有污水入口，所述初級沉淀池的另一側設有過濾網，所述過濾網的一側設有出水口，所述石子滲透池的出水側設有透水擋板，所述透水擋板的一側設有碎石子層，所述污水吸附池和化學沉淀池的出水側均設有鐵絲檔網，所述鐵絲檔網的一側設有海綿層，所述海綿層的一側設有活性炭吸附網。該能通過階梯形式防止污水回流再次污染，可以通過碎石子進行滲透去污效果更好，且可以通過海綿的鎖水性及吸附作用對污水進一步吸附凈化，提升了污水處理效果。
權利要求書

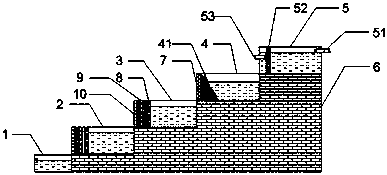

1.一種階梯式滲透污水處理裝置，包括階梯地基(6)，其特征在于：所述階梯地基(6)從高至低的階梯上依次設有初級沉淀池(5)、石子滲透池(4)、污水吸附池(3)和化學沉淀池(2)，所述初級沉淀池(5)的一側設有污水入口(51)，所述初級沉淀池(5)的另一側設有過濾網(52)，所述過濾網(52)的一側設有出水口(53)，所述石子滲透池(4)的出水側設有透水擋板(7)，所述透水擋板(7)的一側設有碎石子層(41)，所述污水吸附池(3)和化學沉淀池(2)的出水側均設有鐵絲檔網(10)，所述鐵絲檔網(10)的一側設有海綿層(9)，所述海綿層(9)的一側設有活性炭吸附網(8)，所述階梯地基(6)的一側設有排水池(1)。
2.根據權利要求1所述的一種階梯式滲透污水處理裝置，其特征在于：所述透水擋板(7)上設有透水孔。
3.根據權利要求1所述的一種階梯式滲透污水處理裝置，其特征在于：所述初級沉淀池(5)、石子滲透池(4)、污水吸附池(3)和化學沉淀池(2)均呈等腰梯形。
說明書
一種階梯式滲透污水處理裝置
技術領域
本實用新型屬于污水處理技術領域，具體涉及一種階梯式滲透污水處理裝置。
背景技術
水是生命之源，隨著時間的流逝、人口的劇烈膨脹、化工業的高速發展，使得凈水資源越來越少。水資源的高效利用、水資源的循環利用和污水的凈化處理成為了時代發展所必須重視的問題。現有的污水處理裝置多種多樣，然而在現有的污水處理裝置中會經常發生污水回流造成二次污染的問題，不緊造成了污水處理的困難，還浪費了大量的人力物力去進行重新處理。
實用新型內容
本實用新型的目的在于提供一種階梯式滲透污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本實用新型提供如下技術方案：一種階梯式滲透污水處理裝置，包括階梯地基，所述階梯地基從高至低的階梯上依次設有初級沉淀池、石子滲透池、污水吸附池和化學沉淀池，所述初級沉淀池的一側設有污水入口，所述初級沉淀池的另一側設有過濾網，所述過濾網的一側設有出水口，所述石子滲透池的出水側設有透水擋板，所述透水擋板的一側設有碎石子層，所述污水吸附池和化學沉淀池的出水側均設有鐵絲檔網，所述鐵絲檔網的一側設有海綿層，所述海綿層的一側設有活性炭吸附網，所述階梯地基的一側設有排水池。
優選的，所述透水擋板上設有透水孔。
優選的，所述初級沉淀池、石子滲透池、污水吸附池和化學沉淀池均呈等腰梯形。
本實用新型的技術效果和優點：該能通過階梯形式防止污水回流再次污染，可以通過碎石子進行滲透去污效果更好，且可以通過海綿的鎖水性及吸附作用對污水進一步吸附凈化，提升了污水處理效果。
