申請日2016.05.16

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種環保型污泥快速烘干裝置，包括污泥烘干底板，所述污泥烘干底板的四條邊分別固定安裝有第一側板、第二側板、第三側板和第四側板，且第一側板和第二側板的位置相對，第三側板與第四側板的位置相對，本實用新型結構通過在污泥烘干底板的各個側板上設置平面反光板，在平面反光板的上下兩端分別設置光敏傳感器和角度傳感器，利用光敏傳感器對光線感應的變化，將得到的信息反饋給控制器，控制器控制第二步進電機的旋轉調節平面反光板的角度，將太陽光反射到污泥托板上，對其進行加熱，同時在污泥托板的下端設置加熱裝置，利用太陽能蓄電池產生的電能給加熱裝置供電，整個過程節能環保，能夠快速的對污泥進行烘干操作。

　　權利要求書

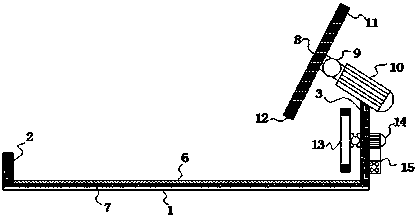

　　1.一種環保型污泥快速烘干裝置，包括污泥烘干底板(1)，其特征在于：所述污泥烘干底板(1)的四條邊分別固定安裝有第一側板(2)、第二側板(3)、第三側板(4)和第四側板(5)，且第一側板(2)和第二側板(3)的位置相對，第三側板(4)與第四側板(5)的位置相對，所述污泥烘干底板(1)的內腔固定安裝有加熱裝置(7)，且加熱裝置(7)的上表面設有污泥托板(6);

　　所述第二側板(3)的右側表面固定安裝有控制器(15)，且控制器(15)的上方設有安裝在第二側板(3)上的第二步進電機(14)，所述第二步進電機(14)通過傳動機構(9)與第二側板(3)左側的平面反光板(13)固定連接，所述控制器(15)電性連接加熱裝置(7)，所述第三側板(4)和第四側板(5)上均固定安裝有第二步進電機(14)和平面反光板(13);

　　所述第二側板(3)的上端固定安裝有第一步進電機(10)，且第一步進電機(10)通過傳動機構(9)傳動連接太陽能蓄電池板(8)，所述太陽能蓄電池板(8)和平面反光板(13)的上下兩端均固定安裝有光敏傳感器(11)和角度傳感器(12)，所述太陽能蓄電池板(8)電性連接控制器(15)，所述光敏傳感器(11)和角度傳感器(12)分別電性連接控制器(15)，所述控制器(15)分別電性連接第一步進電機(10)和第二步進電機(14)。

　　2.根據權利要求1所述的一種環保型污泥快速烘干裝置，其特征在于：所述第三側板(4)和第四側板(5)的底邊與污泥烘干底板(1)成一定傾斜角度設置。

　　3.根據權利要求1所述的一種環保型污泥快速烘干裝置，其特征在于：所述平面反光板(13)上固定安裝有高反光平面鏡。

　　說明書

　　一種環保型污泥快速烘干裝置

　　技術領域

　　本實用新型涉及環保污泥處理相關設備技術領域，具體為一種環保型污泥快速烘干裝置。

　　背景技術

　　污泥處理是對污泥進行濃縮、調質、脫水、穩定、干化或焚燒等減量化、穩定化、無害化的加工過程，在污泥的脫水過程中，現代的處理方式多是利用電能進行烘干操作，同樣也會產生污染，不能夠很好的滿足環保的需求，而且烘干過程多是緩慢的進行著，為此我們提出一種環保型污泥快速烘干裝置用于解決上述問題。

　　實用新型內容

　　本實用新型的目的在于提供一種環保型污泥快速烘干裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種環保型污泥快速烘干裝置，包括污泥烘干底板，所述污泥烘干底板的四條邊分別固定安裝有第一側板、第二側板、第三側板和第四側板，且第一側板和第二側板的位置相對，第三側板與第四側板的位置相對，所述污泥烘干底板的內腔固定安裝有加熱裝置，且加熱裝置的上表面設有污泥托板;

　　所述第二側板的右側表面固定安裝有控制器，且控制器的上方設有安裝在第二側板上的第二步進電機，所述第二步進電機通過傳動機構與第二側板左側的平面反光板固定連接，所述控制器電性連接加熱裝置，所述第三側板和第四側板上均固定安裝有第二步進電機和平面反光板;

　　所述第二側板的上端固定安裝有第一步進電機，且第一步進電機通過傳動機構傳動連接太陽能蓄電池板，所述太陽能蓄電池板和平面反光板的上下兩端均固定安裝有光敏傳感器和角度傳感器，所述太陽能蓄電池板電性連接控制器，所述光敏傳感器和角度傳感器分別電性連接控制器，所述控制器分別電性連接第一步進電機和第二步進電機。

　　優選的，所述第三側板和第四側板的底邊與污泥烘干底板成一定傾斜角度設置。

　　優選的，所述平面反光板上固定安裝有高反光平面鏡。

　　與現有技術相比，本實用新型的有益效果是：本實用新型結構通過在污泥烘干底板的各個側板上設置平面反光板，將平面反光板通過傳動機構與第二步進電機固定連接，在平面反光板的上下兩端分別設置光敏傳感器和角度傳感器，利用光敏傳感器對光線感應的變化，將得到的信息反饋給控制器，控制器控制第二步進電機的旋轉調節平面反光板的角度，將太陽光反射到污泥托板上，對其進行加熱，同時在污泥托板的下端設置加熱裝置，利用太陽能蓄電池產生的電能給加熱裝置供電，整個過程節能環保，能夠快速的對污泥進行烘干操作。
