申請日2016.05.31

　　公開(公告)日2016.12.28

　　IPC分類號E02D29/16; E02D31/02

　　摘要

　　一種后澆帶外墻超前止水處理結構，外墻上設置后澆帶，止水處理結構至少包括止水鋼板、防腐劑、遇水膨脹止水條和麻絲瀝青，止水鋼板焊接在后澆帶位置，防腐劑、遇水膨脹止水條和麻絲瀝青分層鋪設在緊貼后澆帶的外墻外表面。施工時，待外墻鋼筋綁扎完畢，在外墻外表面分別綁扎遇水膨脹止水條，并在后澆帶位置焊接止水鋼板;待外墻混凝土澆筑完畢并養護到期后，將外墻表面涂刷防腐劑，最后在遇水膨脹止水條與外墻外表皮之間填塞并壓實麻絲瀝青。與傳統地下室外墻防水相比，本實用新型避免了為后澆帶外墻額外增加的超前止水構造，施工方便、勞動強度低、工作效率高，防堵效果顯著、抗?jié)B防水能力強，且能夠提前停止降水，進而降低施工成本。

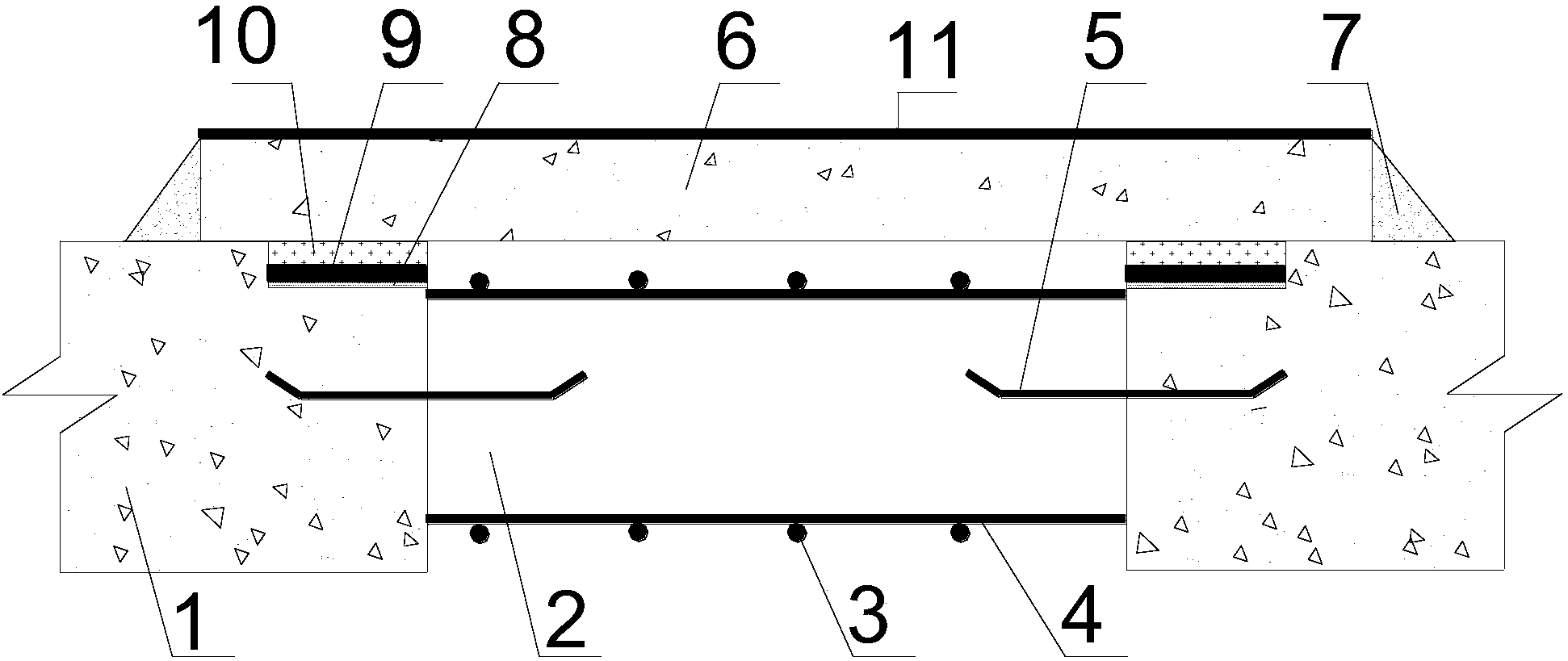

　　摘要附圖



　　權利要求書

　　1. 一種后澆帶外墻超前止水處理結構，外墻上設置后澆帶，其特征在于，該止水處理結構至少包括止水鋼板、防腐劑、遇水膨脹止水條和麻絲瀝青，止水鋼板焊接在后澆帶位置，防腐劑、遇水膨脹止水條和麻絲瀝青分層鋪設在緊貼后澆帶的外墻外表面。

　　2.根據權利要求1所述的后澆帶外墻超前止水處理結構，其特征在于，所述止水鋼板沿著外墻中心線豎直焊接，止水鋼板兩端成彎折面、且彎折面朝向墻外。

　　3.根據權利要求1所述的后澆帶外墻超前止水處理結構，其特征在于，所述遇水膨脹止水條綁扎在緊貼后澆帶的15cm~20cm位置范圍的外墻外表面。

　　4.根據權利要求3所述的后澆帶外墻超前止水處理結構，其特征在于，所述遇水膨脹止水條表面并列鋪設兩塊木方，木方的外表面用螺栓固定。

　　5.根據權利要求1所述的后澆帶外墻超前止水處理結構，其特征在于，所述麻絲瀝青填塞并壓實在遇水膨脹止水條與外墻外表皮之間的縫隙中。

　　6.根據權利要求1所述的后澆帶外墻超前止水處理結構，其特征在于，該止水處理結構還包括預制蓋板、防水砂漿和卷材，待鋪設在外墻外表面的麻絲瀝青凝固后，在地下室外墻與后澆帶外側鋪設預制蓋板，預制蓋板與外墻之間通過防水砂漿作端部連接，同時在預制蓋板之間的板縫外側鋪設一道卷材。

　　7.根據權利要求6所述的后澆帶外墻超前止水處理結構，其特征在于，所述卷材采用3mm厚500mm寬的SBS卷材。

　　說明書

　　一種后澆帶外墻超前止水處理結構

　　技術領域

　　本實用新型涉及高層建筑地下后澆帶外墻的防水領域，具體涉及一種后澆帶外墻超前止水處理結構。

　　背景技術

　　現代工程施工過程中，為了解決結構主體或車庫與裙房間的差異沉降、結構收縮變形及溫度應力變形等問題，留置后澆帶的方式在建筑工程中得到廣泛應用。但施工中外墻后澆帶只有在等待主體結構封頂，沉降穩定后才能澆筑，且基礎才能停止降水。因此，在保證基礎的穩定性和主體結構能順利施工的前提下，如何對后澆帶外墻進行超前止水處理，并達到基礎提前停止降水和及時回填土的目的，已成為工程技術人員不斷探討研究的課題。

　　申請?zhí)枮?01210166861.8的對比文件1公開了一種后澆帶外墻防水處理結構，外墻在后澆帶位置設有止水條，所述外墻外側對應后澆帶位置固定一固定板，所述固定板外側覆蓋一附加防水層，解決工程場地狹小，局部不能做外防水及回填的技術問題，但是由于后澆帶附加防水層容易被回填土等弄破，進而墻外水層很容易通過后澆帶縫隙滲入到止水條中，這樣止水條長時間處于浸泡狀態，將影響其使用壽命。申請?zhí)枮?01510032618.0的對比文件2公開了一種帶彈性止水條的后澆帶外墻封堵結構，通過在后澆帶對應外側位置固定一固定蓋板，同時在地下室外墻與預制蓋板之間設置橡膠止水帶，及時進行地下室外圍回填土工作，保證基礎的穩定和主體結構順利施工，需要提前將外墻后澆帶進行封堵，但是該方案預制蓋板之間的縫隙無防水措施容易漏水，且遇水膨脹止水帶固定在后澆帶外墻的外表面其防水效果并不理想。專利號為ZL201320576436.6的對比文件3公開了一種地下建筑物后澆帶的封堵結構，通過將預制板排放于后澆帶的外側，連接件連接預制板與后澆帶預留鋼筋，并將找平層抹在預制板外側，施工方便、減少安全隱患、減少后期費用，但是該方案預制蓋板與后澆帶外墻間的縫隙沒有防水處理，容易漏水，因此該措施防堵效果差、抗?jié)B防水能力差。

　　發明內容

　　本實用新型要解決的技術問題是，針對現有技術存在的上述不足，提供一種后澆帶外墻超前止水處理結構，避免了為后澆帶外墻所額外增加的超前止水構造，施工方便、勞動強度低、工作效率高，防堵效果顯著、抗?jié)B防水能力強，能夠提前停止降水，降低施工成本。

　　本實用新型為解決上述技術問題所采用的技術方案是：

　　一種后澆帶外墻超前止水處理結構，外墻上設置后澆帶，該止水處理結構至少包括止水鋼板、防腐劑、遇水膨脹止水條和麻絲瀝青，止水鋼板焊接在后澆帶位置，防腐劑、遇水膨脹止水條和麻絲瀝青分層鋪設在緊貼后澆帶的外墻外表面。

　　按上述方案，所述止水鋼板沿著外墻中心線豎直焊接，止水鋼板兩端成彎折面、且彎折面朝向墻外。

　　按上述方案，所述遇水膨脹止水條綁扎在緊貼后澆帶的15cm~20cm位置范圍的外墻外表面。

　　按上述方案，所述遇水膨脹止水條表面并列鋪設兩塊木方，木方的外表面用螺栓固定。

　　按上述方案，所述麻絲瀝青填塞并壓實在遇水膨脹止水條與外墻外表皮之間的縫隙中。

　　按上述方案，該止水處理結構還包括預制蓋板、防水砂漿和卷材，待鋪設在外墻外表面的麻絲瀝青凝固后，在地下室外墻與后澆帶外側鋪設預制蓋板，預制蓋板與外墻之間通過防水砂漿作端部連接，同時在預制蓋板之間的板縫外側鋪設一道卷材。

　　按上述方案，所述卷材采用3mm厚500mm寬的SBS卷材。

　　本實用新型后澆帶外墻超前止水處理結構的施工工序，包括如下步驟：

　　S1、待外墻的水平鋼筋及豎向鋼筋綁扎完畢，在后澆帶位置焊接止水鋼板，止水鋼板沿著外墻中心線豎直焊接，且止水鋼板的彎折面應朝向墻外;

　　S2、在緊貼后澆帶的15cm~20cm位置范圍的外墻外水平鋼筋外表面，分別綁扎遇水膨脹止水條，并在遇水膨脹止水條表面并列鋪設兩塊木方，木方的外表面用螺栓固定;

　　S3、待外墻混凝土澆筑完畢并養護完畢到期后，抽出遇水膨脹止水條表面的木方，此時在水平鋼筋、豎向鋼筋與外墻外表皮之間的縫隙內填塞麻絲瀝青，將該外墻處的水平鋼筋表面涂刷三道防腐劑，最后用麻絲瀝青將遇水膨脹止水條與外墻外表皮之間的縫隙填塞并壓實;

　　S4、待麻絲瀝青凝固后，在外墻與后澆帶外側鋪設預制蓋板，預制蓋板與外墻之間用防水砂漿作端部連接，同時在預制蓋板之間的板縫外側鋪設一道卷材(以防止外側水通過預制蓋板的板縫滲入地下室)。

　　與現有技術相比，本實用新型的有益效果是：

　　1、與傳統地下室外墻超前止水相比，本實用新型打破了傳統的地下室外墻超前止水實施過程中，需要在外墻后澆帶的外部特意額外增加一道超前止水結構凸起構造物的措施，從而大大減少了支模、綁鋼筋、澆筑混凝土等施工工藝，降低了勞動強度、提高了工作效率、大大減少了施工工期;

　　2、采用本實用新型超前止水處理結構，由于在外墻外皮表面增加了麻絲瀝青和遇水膨脹止水條兩道防水結構，兩道超前防水處理結構的存在，有效的保證了在外墻后澆帶澆筑之前，地下水不能通過后澆帶縫隙滲入到地下室內，從而達到了能夠提前停止基礎降水，大大降低施工成本的目的，防堵效果顯著、抗?jié)B防水能力強;

　　3、本實用新型超前止水處理結構安裝、拆卸都非常方便易行，待外墻鋼筋綁扎完畢，只需在緊貼后澆帶的15cm~20cm位置范圍的外墻外豎向鋼筋外表面用螺栓、木方遮擋固定，待混凝土澆筑養護到期后，便可進行涂刷防腐劑、填塞麻絲瀝青等工序的施工;

　　4、采用的螺栓和木方都是工地現成的材料，不用特意加工，因此避免了材料的浪費，節約了工程成本。
