申請日2017.09.29

　　公開(公告)日2018.01.09

　　IPC分類號C02F1/50

　　摘要

　　一種醫學實驗室醫用廢水動態即時消毒處理裝置，醫學實驗室檢驗儀器產生的醫用廢水流經醫用廢水排放管道4時，插放在醫用廢水排放管道4上的二根醫用廢水探針1導電連通，傳送信號至電器控制箱9，電器控制箱9發出指令啟動消毒液輸送泵7，將消毒液瓶5中的消毒液輸送到醫用廢水排放管道4中，消毒液與流動的醫學實驗室醫用廢水混合消毒排放。當醫學實驗室檢驗儀器停止工作時，不再產生醫學實驗室醫用廢水，二根醫用廢水探針1不能導電聯通，消毒液輸送泵7停止工作。

　　權利要求書

　　1.一種醫學實驗室醫用廢水動態即時消毒處理裝置，它包括醫用廢水探針1、硅膠管2、不銹鋼套管3、醫用廢水排放管道4、消毒液瓶5、消毒液加入口6、消毒液輸送泵7、電器控制箱9等，其特征在于：所述二根醫用廢水探針1插入到不銹鋼套管3中，用硅膠管2連接醫用廢水探針1和不銹鋼套管3，以固定和調節醫用廢水探針1的高低位置，所述不銹鋼套管3固定在醫用廢水排放管道4上，所述二根醫用廢水探針1插入到醫用廢水排放管道4中，針頭接近醫用廢水排放管道4底部，所述二根醫用廢水探針1與電器控制箱相9相連接，所述電器控制箱9與消毒液輸送泵7相連接，所述消毒液輸送泵7分別與消毒液瓶5和醫用廢水排放管道4相連接。

　　說明書

　　一種醫學實驗室醫用廢水動態即時消毒處理裝置

　　技術領域

　　本發明涉及醫用器材領域，具體說是一種醫學實驗室醫用廢水動態即時消毒處理裝置，用于對醫學實驗室實驗過程中產生的醫用廢水進行動態即時消毒處理。

　　背景技術

　　隨著醫學檢驗新技術、新設備的廣泛應用，醫學實驗室逐步實現了檢驗設備的自動化、試劑的商品化、試驗耗材的一次性，也使大量檢驗儀器在檢測血、尿、糞便、腦脊液等標本過程中產生了大量的醫用廢水，其中攜帶有大量的細菌、病毒、寄生蟲卵等，是極其危險的感染源。現在醫學實驗室常用的自動生化分析儀、洗板機、血凝儀、血液流變儀、血細胞計數儀、尿沉渣分析儀、糞沉渣分析儀、發光自動分析儀等多配備專用廢液收集桶，來收集實驗醫用廢水，消毒處理后再排放。但多數三甲醫院和工作量很大的二甲醫院在使用全自動生化分析儀等大型儀器設備時，每天產生的醫用廢水量以噸計，集中收集處理很不方便，大多直排污水管道，最后在醫院醫用廢水處理站再行消毒處理，這不符合國家相關規定要求。根據國家衛計委有關醫學實驗室生物安全標準要求，醫學實驗室的醫用廢水須就地先經消毒處理，然后才能排放。

　　發明內容

　　本發明為解決醫學實驗室產生的大量醫用廢水無法及時就地消毒處理后再排放、不符合醫學實驗室生物安全標準要求的弊端，提供一種設計簡單、省事、動態即時消毒的醫學實驗室醫用廢水動態即時消毒處理裝置。

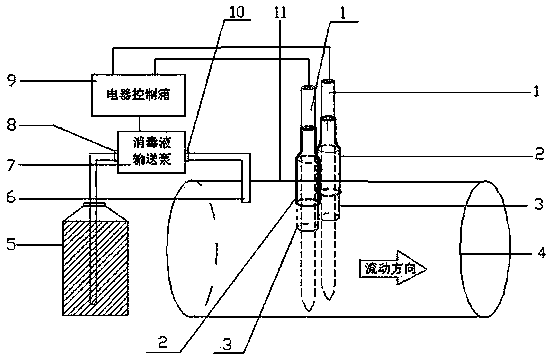

　　本發明所提供的技術方案是，在接近儀器端的水平醫用廢水排放管圓弧頂線11兩側平行對稱打二孔，孔徑為不銹鋼套管3的外徑，將二根不銹鋼套管3垂直插入二孔中，用密封膠固定。制作二根不銹鋼醫用廢水探針1，不銹鋼醫用廢水探針1直徑略小于不銹鋼套管3的管徑。選擇孔徑略小于不銹鋼醫用廢水探針1的一段硅膠管2，先套于不銹鋼醫用廢水探針1的上段，然后將不銹鋼醫用廢水探針1直接插入到不銹鋼套管3中，不銹鋼醫用廢水探針1針頭位置接近醫用廢水排放管道4底部。將不銹鋼醫用廢水探針1上的硅膠管2逐漸下移，將硅膠管2的大約下1/2部分套于不銹鋼套管3上，以固定不銹鋼醫用廢水探針1并可借以靈活調節其高低位置。不銹鋼醫用廢水探針1的高度位置和二根不銹鋼醫用廢水探針1之間的距離因廢水排放管道4的管徑不同可有差異，須通過多次實驗后確定，最終應既能靈敏感應到醫用廢水的流動通過，又不至于過度敏感導致誤報信號。二根不銹鋼醫用廢水探針1與電器控制箱9相連接。電器控制箱9與消毒液輸送泵7相連接。消毒液瓶5與消毒液輸送泵輸入端8相連接，消毒液輸送泵輸出端10通過消毒液加入口6與醫用廢水排放管道4相連接，而且消毒液加入口6的位置要在二根不銹鋼醫用廢水探針1之前。
