申請日2017.09.29
公開(公告)日2018.02.09
IPC分類號C02F11/14
摘要
本發明提供了一種污泥深度脫水處理方法及污泥脫水反應系統，該處理方法為：污泥和丙烷在低溫高壓條件下反應生成丙烷水合物，直至丙烷的分壓不再下降，污泥深度脫水過程完成;污泥脫水反應系統包括：高壓反應器、鋼瓶、水浴槽和冷卻器。本發明的處理方法具有免調理劑投加、工藝簡單、成本低廉等特點，其不僅避免了傳統污泥機械脫水工藝前調理藥劑投加所造成的二次環境污染風險，而且同時還可以實現污泥含水率的有效降低;另外，污泥脫水過程完成后，丙烷水合物分解的丙烷可重復利用及水可免處理直接排放，均降低了污泥脫水工藝對自然資源的消耗，因此，本發明的處理方法具有較高的經濟效益、社會環境效益和較大的市場應用前景。
權利要求書
1.一種污泥深度脫水處理方法，其特征在于：其包括如下步驟：
(1)、將污泥加入高壓反應器內;
(2)、向所述高壓反應器內通入丙烷;
(3)、使所述污泥與所述丙烷在恒溫下發生反應生成丙烷水合物，隨著丙烷水合物反應過程的進行，所述丙烷的分壓降至相平衡壓力;
(4)、重復進行所述步驟(2)和所述步驟(3)的次數為n‐1次，直至丙烷水合物反應過程中丙烷的分壓不再下降，釋放壓力，排出脫水污泥。
2.根據權利要求1所述的污泥深度脫水處理方法，其特征在于：步驟(1)中，所述污泥為污水處理廠的剩余污泥或河湖的疏浚底泥;和/或，
步驟(1)中，所述污泥的含水率為95‐99%。
3.根據權利要求1所述的污泥深度脫水處理方法，其特征在于：步驟(1)中，所述污泥加入高壓反應器后，調節所述高壓反應器的溫度至1‐4℃;和/或，
步驟(2)中，通入丙烷后丙烷的分壓達至400‐500kPa，所述丙烷的純度>95%。
4.根據權利要求1所述的污泥深度脫水處理方法，其特征在于：步驟(3)中，所述相平衡壓力為169‐396kPa;和/或，
步驟(4)中，所述n的取值范圍為16‐41中的整數。
5.一種實現如權利要求1‐4任一項所述的污泥深度脫水處理方法的污泥脫水反應系統，其特征在于：其包括：
高壓反應器，用于進行污泥深度脫水過程;
鋼瓶，用于提供丙烷，所述鋼瓶與所述高壓反應器連接;
水浴槽，用于調節所述高壓反應器的溫度值，所述高壓反應器位于所述水浴槽內;
冷卻器，用于調節所述水浴槽的溫度值，所述冷卻器與所述水浴槽連接。
6.根據權利要求5所述的污泥脫水反應系統，其特征在于：其包括：支架，用于支撐所述水浴槽和所述高壓反應器的頂部;和/或，
所述支架的材質為不銹鋼。
7.根據權利要求5所述的污泥脫水反應系統，其特征在于：所述高壓反應器包括：
反應器本體，用于儲存污泥;
污泥注入管，用于將所述污泥注入所述反應器本體內;
減壓閥，用于通入丙烷;
壓力表，用于顯示所述反應器本體內的壓力值;
釋壓閥，用于釋放所述反應器本體內的壓力;
快開閥，用于排出脫水污泥;和/或，
所述鋼瓶的材質為不銹鋼;和/或，
所述水浴槽為圓柱體形的玻璃缸;所述水浴槽的高度為45‐180cm，所述水浴槽的底面直徑為30‐50cm。
8.根據權利要求7所述的污泥脫水反應系統，其特征在于：所述高壓反應器包括：反應器視窗，用于觀察反應器本體內丙烷水合物與污泥的分離情況;和/或，
所述反應器本體的形狀為圓柱體，橫截面為圓形;所述反應器本體的高度為30‐150cm，所述反應器本體的底面直徑為5‐30cm。
9.一種采用如權利要求5‐8任一項所述的污泥脫水反應系統處理污泥深度脫水的方法，其特征在于：其包括如下步驟：
(a)、將污泥通過高壓反應器的污泥注入管加入所述高壓反應器的反應器本體內，通過冷卻器來調節置于支架上的水浴槽的溫度，使得位于所述水浴槽內的所述高壓反應器的溫度降至1‐4℃并保持;
(b)、通過所述高壓反應器的減壓閥，將鋼瓶內的丙烷通入所述高壓反應器的反應器本體內;
(c)、維持所述步驟和所述步驟的反應體系的溫度至1‐4h，使所述污泥與所述丙烷發生反應生成丙烷水合物，隨著丙烷水合物反應過程的進行，所述丙烷的分壓降至相平衡壓力;
(d)、重復進行所述步驟和所述步驟的次數為n‐1次，直至丙烷水合物反應過程中丙烷的分壓不再下降，通過所述高壓反應器的釋壓閥，將所述高壓反應器的反應器本體內的壓力釋放，將脫水污泥通過所述高壓反應器的快開閥從所述高壓反應器的反應器本體內排出。
10.根據權利要求9所述的方法，其特征在于：所述步驟中，高壓反應器的反應器本體內的污泥為污水處理廠的剩余污泥或河湖的疏浚底泥;和/或，
所述步驟中，高壓反應器的反應器本體內的污泥的含水率為95‐99%;和/或，
所述步驟中，高壓反應器的反應器本體中通入丙烷后丙烷的分壓達至400‐500kPa，丙烷的純度>95%;和/或，
所述步驟中，丙烷的相平衡壓力為169‐396kPa;和/或，
所述步驟中，n的取值范圍為16‐41中的整數。
說明書
污泥深度脫水處理方法及污泥脫水反應系統
技術領域
本發明屬于水處理技術領域，具體涉及一種污泥深度脫水處理方法及污泥脫水反應系統。
背景技術
污泥是污水生物處理的必然產物，其攜帶有大量病原菌、重金屬及毒害性有機污染物，如不妥善處置，將會造成嚴重的污染環境的風險。自20世紀90年代以來，隨著我國經濟建設與城鎮化水平的快速發展，污水產生量日益增大，相應地污水收集處理率也逐步提高，進而產生大量污泥。因此，大量產生的污泥對我國環境污染防治及社會資源的可持續利用構成了嚴峻挑戰。
由于技術、資金等因素的限制，我國污水處理行業存在“重水輕泥”的現象，污泥的安全處理處置已成為水污染控制領域的薄弱環節。大約80%的污泥尚未得到安全處理處置，隨意堆存成為了污水廠污泥的主要排放出路，由此造成的二次污染不僅嚴重威脅了污泥堆場附近的環境質量，而且還與當今社會生態文明發展理念相悖，因此，安全、高效、節能、低成本的污泥處理處置技術已成為環境質量提升的必然要求與水污染控制技術主流的發展趨勢。
污泥深度脫水可有效實現污泥減容、降低流動性、提高焚燒熱值等目的，因此，無論是污泥運輸、堆肥、焚燒，還是固化穩定化、填埋，均對污泥的含水率做出了嚴格的要求，例如《城鎮污水處理廠污泥處置混合填埋用泥質(GB/T23485‐2009)》規定衛生填埋污泥含水率必須低于60wt%;而通常認為污泥自持燃燒的含水率上限應為50wt%;對于好氧堆肥，則要求污泥含水率低于60wt%，否則不利于堆體中的氣體傳質�？傊吆侍匦允侵萍s污泥無害化處置的關鍵控制因子，因此污泥脫水是實現污泥高效、低成本處理與資源化利用的重要前提。然而，污泥組成的成分極度復雜，有機質含量通常占總固體含量的70‐80wt%，且有機組分具有高度的親水性和持水性，使得污泥呈膠體狀的絮體結構，脫水性能極差。
目前，以聚合氯化鋁(PAC)、聚合氯化鐵(PFC)、聚丙烯酰胺(PAM)為代表的混凝劑、絮凝劑仍是廣泛使用的污泥脫水調理劑，其通過電性中和與吸附架橋作用改變污泥固體顆粒的表面電性與聚集狀態，可在一定程度上降低污泥的間隙水含量，促進污泥自由水的脫除，但對于表面附著水及結合水的去除并無明顯的作用優勢，因此采用上述傳統調理劑后，再進行機械脫水，污泥含水率只能降至80wt%左右。再者，聚合氯化鋁(PAC)、聚合氯化鐵(PFC)的投加還向污泥中引入大量氯離子，加劇了污泥焚燒工藝中的二噁英生成風險，F(xiàn)e3+的引入則會造成污泥處理設備的腐蝕，而聚丙烯酰胺(PAM)的投加所不可避免引入的丙烯酰胺單體具有長期的環境賦存特性及潛在生物毒性，上述缺陷嚴重限制了傳統脫水調理劑的可持續推廣應用。另外，對于污泥深度脫水工藝而言，生石灰作為脫水固化藥劑而得以廣泛使用，但投加量通常達污泥濕重的10‐15wt%，投加量高、增容比大、調節污泥pH值至堿性等均成為了傳統脫水固化劑制約污泥后續資源化利用與處理效率的主要因素。因此，在兼顧環境、社會和經濟效益平衡的前提下，免調理的污泥高效深度脫水技術具有廣闊的市場應用前景與社會環境效益。
發明內容
本發明針對現有技術的不足，首要目的是提供一種污泥深度脫水處理方法，該處理方法具有免調理劑投加、工藝流程簡單易行等特點。
本發明的第二個目的是提供一種實現上述處理方法的污泥脫水反應系統。
本發明的第三個目的是利用上述污泥脫水反應系統進行污泥深度脫水的方法。
為達到上述目的，本發明的解決方案是：
一種污泥深度脫水處理方法，其包括如下步驟：
(1)、將污泥加入高壓反應器內;
(2)、向高壓反應器內通入丙烷;
(3)、使污泥與丙烷在恒溫下發生反應生成丙烷水合物(C3H8·17H2O)，隨著丙烷水合物(C3H8·17H2O)反應過程的進行，丙烷的分壓降至相平衡壓力;
(4)、重復進行步驟(2)和步驟(3)的次數為n‐1次，直至丙烷水合物反應過程中丙烷的分壓不再下降，釋放壓力，排出脫水污泥。
優選地，步驟(1)中，污泥為污水處理廠的剩余污泥或河湖的疏浚底泥。
優選地，步驟(1)中，污泥的含水率為95‐99%。
優選地，步驟(1)中，污泥加入高壓反應器后，調節高壓反應器的溫度至1‐4℃。
優選地，步驟(2)中，通入丙烷后丙烷的分壓達至400‐500kPa，丙烷為工業丙烷，其純度>95%。
優選地，步驟(3)中，相平衡壓力為169‐396kPa。
優選地，步驟(4)中，n的取值范圍為16‐41中的整數。

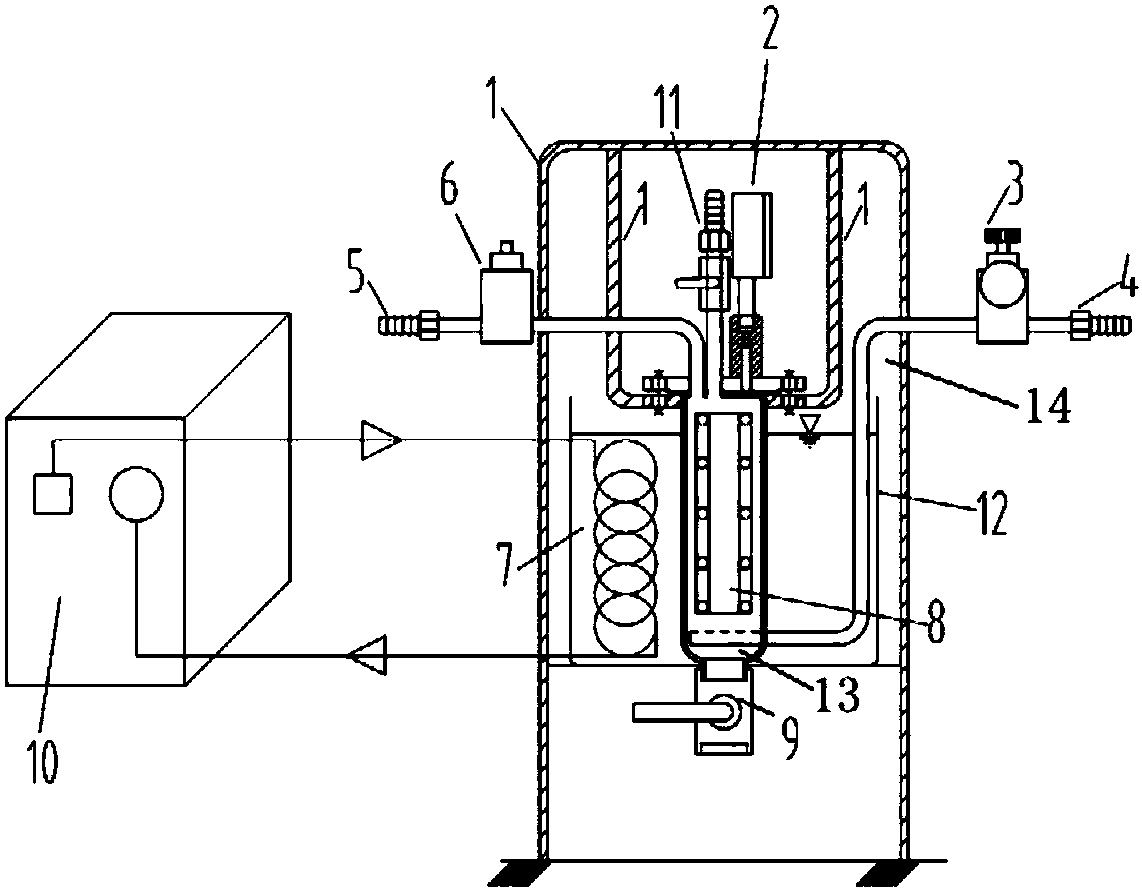

一種實現上述的污泥深度脫水處理方法的污泥脫水反應系統，其包括：
高壓反應器，用于進行污泥深度脫水過程;
鋼瓶，用于提供丙烷，鋼瓶與高壓反應器連接;鋼瓶的材質為不銹鋼;
水浴槽，用于調節高壓反應器的溫度值，高壓反應器位于水浴槽內;
冷卻器，用于調節水浴槽的溫度值，冷卻器與水浴槽連接。
進一步，污泥脫水反應系統還包括：支架，用于支撐水浴槽和高壓反應器的頂部。支架的材質為不銹鋼。
實際上，高壓反應器包括：
反應器本體，用于儲存污泥;
污泥注入管，用于將污泥注入反應器本體內;
減壓閥，用于通入丙烷;
壓力表，用于顯示反應器本體內的壓力值;
釋壓閥，用于釋放反應器本體內的壓力;
快開閥，用于排出脫水污泥。
進一步，高壓反應器還包括：反應器視窗，用于觀察反應器本體內丙烷水合物與污泥的分離情況。
優選地，反應器本體的形狀為圓柱體，橫截面為圓形;高壓反應器的高度為30‐150cm，高壓反應器的底面直徑為5‐30cm。
優選地，水浴槽為圓柱體形的玻璃缸;水浴槽的高度為45‐180cm，水浴槽的底面直徑為30‐50cm。
一種采用上述的污泥脫水反應系統處理污泥深度脫水的方法，其包括如下步驟：
(a)、將污泥通過高壓反應器的污泥注入管加入高壓反應器的反應器本體內，通過冷卻器來調節置于支架上的水浴槽的溫度，使得位于水浴槽內的高壓反應器的溫度降至1‐4℃并保持;
(b)、通過高壓反應器的減壓閥，將鋼瓶內的丙烷通入高壓反應器的反應器本體內;
(c)、維持步驟和步驟的反應體系的溫度至1‐4h，使污泥與丙烷發生反應生成丙烷水合物，隨著丙烷水合物反應過程的進行，丙烷的分壓逐漸降至相平衡壓力;
(d)、重復進行步驟和步驟的次數為n‐1次，直至丙烷水合物反應過程中丙烷的分壓不再下降，通過高壓反應器的釋壓閥，將高壓反應器的反應器本體內的壓力釋放，將脫水污泥通過高壓反應器的快開閥從高壓反應器的反應器本體內排出。
其中，排出脫水污泥后將高壓反應器的溫度升至5‐10℃，丙烷水合物分解為水和丙烷，水直接排放或回用，丙烷收集待重復利用。
優選地，步驟中，高壓反應器的反應器本體內的污泥為污水處理廠的剩余污泥或河湖的疏浚底泥。
優選地，步驟中，高壓反應器的反應器本體內的污泥的含水率為95‐99%。
優選地，步驟中，高壓反應器的反應器本體中通入丙烷后丙烷的分壓達至400‐500kPa，丙烷為工業丙烷，純度>95%。
優選地，步驟中，丙烷的相平衡壓力為169‐396kPa。
優選地，步驟中，n的取值范圍為16‐41中的整數。
由于采用上述方案，本發明的有益效果是：
本發明的處理方法簡單易行，且無需其他污泥工業調理劑投加和污泥預處理工藝過程，可以克服傳統污泥機械脫水工藝前藥劑投加量高、污泥增容比大、污泥脫水效率低、脫除水仍需進一步處理等缺點，不僅減少污泥調理劑投加可能產生的二次環境污染風險，而且同時還可實現污泥含水率的有效降低;另外，本發明的污泥深度脫水處理過程完成后，丙烷水合物分解后的丙烷可重復利用以及水可免處理直接排放，均降低了自然資源的消耗和工藝運行成本，因此，本發明的處理方法具有較高的經濟效益、社會環境效益和較大的市場應用前景。
