申請日2017.09.29
公開(公告)日2018.02.13
IPC分類號C02F3/00
摘要
本發明公開了一種基于SBR反應器的污水處理方法及系統，包括以下步驟：(1)實時監測SBR反應器的工藝參數，并通過模型預測出水水質;(2)如預測出水水質不達標，則通過數據庫分析所有導致出水水質不達標的因素;(3)將所有的因素按概率進行排序，按概率從大到小逐個排查，所述排查為將所述因素對應的工藝參數以模型初始值為中心，在一定變化范圍內調整工藝參數值，輸入模型，得到最佳工藝參數;(4)通過執行機構將SBR反應器中對應的工藝參數調整至所述最佳工藝參數。本發明解決了污水處理廠運行生化裝置依靠操作人員的經驗進行判斷并操作，往往因不合理運行，導致生化工藝去除效率低，甚至導致系統崩潰，水質不能達到標準等問題。
權利要求書
1.一種基于SBR反應器的污水處理方法，其特征在于，包括以下步驟：
(1)實時監測SBR反應器的工藝運行參數及水質指標，并通過模型處理單元預測出水水質;
(2)如預測出水水質不達標，首先通過專家系統數據庫定性診斷，獲取所有可能導致SBR反應器出水不達標的水質原因;
(3)將所有的水質原因按概率進行排序，按概率從大到小逐個排查，所述排查為將所述水質原因?qū)墓に囘\行參數或模型組分分別以系統運行初始值或者模型組分初始值為中心，在一定變化范圍內調整工藝參數值，輸入到模型處理單元，比較污染物去除率，得到最佳工藝參數;
(4)通過執行機構將SBR反應器中對應的工藝運行參數或模型組分調整至所述最佳工藝參數。
2.如權利要求1所述的污水處理方法，其特征在于，所述的變化范圍為±100%。
3.如權利要求1所述的污水處理方法，其特征在于，所述的工藝運行參數包括：pH、溶解氧、溫度、排泥量和排水量。
4.如權利要求1所述的污水處理方法，其特征在于，所述出水水質的指標包括：COD、NH4-N濃度、PO4-P濃度和TN濃度。
5.如權利要求1所述的污水處理方法，其特征在于，如對專家系統數據庫提供的水質原因進行排查無法使出水水質達標，則模型處理單元排查剩余的模型組分。
6.如權利要求1所述的污水處理方法，其特征在于，如得到最佳工藝參數，則計入對應因素概率的統計數據。
7.一種基于SBR反應器的污水處理系統，其特征在于，包括：
實時監測系統，實時監測SBR反應器的工藝運行參數;
模型預測單元，根據所述的工藝參數，預測出水水質;如預測出水水質不合格，則按照水質原因發生的概率由大到小，對各個因素對應的工藝參數進行在以初始值為中心的一定范圍內的調整，直至獲得最佳工藝參數;
專家系統數據庫，如出水水質不達標，則調取導致出水水質不達標的因素及相應的概率;
執行機構，將SBR反應器中對應的工藝參數調整至所述最佳工藝參數。
8.如權利要求1所述的污水處理系統，其特征在于，所述的變化范圍為±100%。
9.如權利要求1所述的污水處理系統，其特征在于，所述的工藝運行參數包括：pH、溶解氧、溫度、排泥量和排水量。
10.如權利要求1所述的污水處理系統，其特征在于，所述出水水質的指標包括：COD、NH4-N濃度、PO4-P濃度和TN濃度。
說明書
一種基于SBR反應器的污水處理方法及系統
技術領域
本發明涉及一種SBR污水處理系統的定性定量耦合診斷系統，屬于環境工程技術領域。
背景技術
SBR工藝具有占地小、流程短、可控性好、耐沖擊負荷強等優點,目前，中國大部分污水處理廠，根據個人經驗解決水質不達標及控制運行條件，雖然容易掌握，簡單控制，但是，造成大量能源浪費，甚至影響出水水質問題，導致去除效率低或污泥膨脹等問題。然而，根據模型計算，基于直接參數即通過在線COD、氨氮、磷酸鹽、硝酸鹽等傳感器直接檢測污染物濃度的變化，當污染物濃度降低到設定的范圍時進行階段轉換，從而實現 SBR工藝的優化運行。相對傳統的定時策略，基于直接參數的實時控制策略提高了氮、磷等污染物的去除率，節約了能耗。但是，污染物傳感器的價格昂貴、維護復雜，調控存在滯后性。
因此，開發一種可以實現對中國城鎮污水處理過程，遇到水質問題，進行實時的診斷、控制方法來解決生化處理問題及優化污水處理工藝至關重要。
發明內容
本發明提供一種基于SBR反應器的污水處理系統及方法，目的解決污水處理廠運行生化裝置依靠操作人員的經驗進行判斷并操作，往往因不合理運行，導致生化工藝去除效率低，甚至導致系統崩潰，水質不能達到標準等問題。
一種基于SBR反應器的污水處理方法，包括以下步驟：
(1)實時監測SBR反應器的工藝運行參數及水質指標，并通過模型處理單元預測出水水質;
(2)如預測出水水質不達標，首先通過專家系統數據庫定性診斷，獲取所有可能導致SBR反應器出水不達標的水質原因;
(3)將所有的水質原因按概率進行排序，按概率從大到小逐個排查，所述排查為將所述水質原因?qū)墓に囘\行參數或模型組分以系統運行初始值或者模型組分初始值為中心，在一定變化范圍內調整工藝參數值，輸入到模型處理單元，比較污染物去除率(COD、NH4-N濃度、PO4-P濃度和TN濃度)，得到最佳工藝參數;
(4)通過執行機構將SBR反應器中對應的工藝運行參數或模型組分調整至所述最佳工藝參數。
優選地，所述的變化范圍為±100%。
優選地，所述的工藝運行參數包括：pH、溶解氧(DO)、溫度(T)、排泥量(SRT)和排水量(HRT)等。
優選地，所述水質原因用FCASM3機理模型的31個模型組分(見表1) 表示及系統運行工藝參數表示。
表1模型組分
優選地，所述出水水質的指標包括：COD、NH4-N濃度、PO4-P濃度和TN濃度。
優選地，如對專家系統數據庫提供的水質原因進行排查無法使出水水質達標，則模型處理單元排查剩余的模型組分。
優選地，如得到最佳工藝參數，則計入對應因素概率的統計數據。
本發明還提供一種基于SBR反應器的污水處理系統，包括：
實時監測系統，實時監測SBR反應器的工藝參數;
模型預測單元，根據所述的工藝參數，預測出水水質;如預測出水水質不合格，則按照概率大小，對各個因素對應的工藝參數進行在以初始值為中心的一定范圍內的調整，直至獲得最佳工藝參數。
專家系統數據庫，如出水水質不達標，則調取導致出水水質不達標的因素及相應的概率;
執行機構，將SBR反應器中對應的工藝參數調整至所述最佳工藝參數。
SBR反應器為常規SBR反應器，為雙層夾套式結構，配有流量計、磁力攪拌器、砂頭曝氣、pH計和溶解氧探頭，并裝有電磁閥進出水。
實時在線監測系統是在線COD自動監測分析儀、在線氨氮、總氮、硝酸鹽氮、亞硝酸鹽氮自動監測分析儀和在線磷酸鹽自動監測分析儀的集合，用于檢測出水中常見的水質指標，并將檢測數據同時輸送給專家系統數據庫和模型預測單元。
實時在線監測系統對氮、磷水質指標在15min內監測一次，COD水質指標在1-2h監測一次。該系統可以對進水水質進行在線監測，同時，可以對工藝全周期內生化過程中污染物的去除情況進行在線監測，并且可以存儲在線監測儀表獲取的原始數據、離線數據等。監測設備均為市售產品，可通過市購途徑獲得。
專家系統數據庫包括三個部分：水質問題，水質原因，故障頻率。
水質問題根據出水COD、NH4-N、PO4-P、TN濃度劃分，以國家一級A標出水水質標準為參考，劃分水質是否正常。
水質原因包括兩部分：第一：系統組分濃度偏低或偏高，導致的系統中微生物活性降低，出水水質不達標;第二：系統環境條件及工藝參數不適合微生物生長代謝，導致出水水質不達標。并在水質原因中用H表示此時系統組分或者工藝參數偏高，用L表示此時系統組分或者工藝參數偏低，用N表示此時系統組分或者工藝參數偏低或偏高。
水質原因評判標準：專家知識系統中顯示的水質原因是針對該系統特定的特有的發生故障頻率最高的原因。工藝參數及環境條件根據正交實驗確定的最佳參數或工藝運行初始值為模型處理單元枚舉法的初始值，在上下100%范圍內尋找。
故障頻率表示系統中出現水質問題時，每種水質原因發生的頻率。
故障頻率的評判標準：由于每個系統存在不同的進水水質水量條件及運行條件，微生物的種類和數量也不相同。所以，故障頻率的大小判斷依據根據去過一年的歷史數據的分析總結，系統常常發生的原因，結合查閱文獻得到的系統可能發生的原因，對系統進行綜合評估，為每種水質原因定初始故障頻率。系統出現工況故障，一般與系統微生物數量、工藝參數、環境條件等有關，本發明專利為了更好的讓專利知識系統定性診斷與模型處理單元定量診斷相輔相成，專家知識系統的故障原因采用模型組分表示，模型處理單元可以更好的獲取專家知識系統獲取的定性診斷結果。專家知識系統部分示例詳見表2。
表2專家知識系統
專家診斷的結果以系統運行界面彈出對話窗的形式呈現，并存儲診斷污水處理廠常見的水質及污泥等運行中碰到的問題，根據系統中存在的問題，提供對應的解決對策方法，專家診斷結果以word形式查看，并可根據實際運行中積累的解決策略，進行補充和完善。
專家知識系統診斷的結果以系統運行界面彈出對話窗的形式呈現，并解決方法以word的形式查看。專家知識庫可根據實際運行中遇到的問題，進行補充和完善。
模型處理單元是通過MATLAB軟件建立SBR污水處理工藝的全耦合活性污泥(FCASMs)機理模型。該模型本身為現有技術，例如可參照可參見孫培德，王如意發表的“全耦合活性污泥模型(FCASM3)Ⅰ建模機理及數學表征”，《環境科學學報》，2008，28(12)：2404-2419。模型預測單元基于全耦合機理模型對系統運行條件，微生物的生長情況、有機碳及氨氮氧化等情況進行模擬預測，實現對系統實時的定量診斷。該單元讀取在線監測數據，實時校核模型模擬情況，提高模擬的精確度。
專家系統數據庫對模型處理單元：水質不達標可能發生的原因很多種，但是根據不同的系統特性，特定的系統，常常發生的原因較為有限。專家知識系統可以呈現系統中發生故障頻率較高的水質原因，確定系統中發生的水質問題確定范圍，并且專家知識系統中的水質原因創新性的采用模型組分表示方法，這種方式模型處理單元可以直接讀取并利用，有利于模型排查SBR系統發生的水質問題，確定最佳工藝參數，實現專家知識系統與模型處理單元的相輔相成，共同診斷。
模型處理單元對專家知識系統：模型處理單元讀取專家知識系統中的水質原因，采用枚舉方法在一定范圍內進行定量診斷，篩選出最佳的水質原因及系統運行的條件。
篩選標準：模型處理單元根據專家知識系統中的故障頻率：將所有的因素按概率進行排序，按概率從大到小逐個排查，作為模型處理單元定量分析的篩選優化的順序標準。
模型處理單元篩選算法：專家知識系統中H表示模型處理單元診斷范圍為初始值的+100%篩選。L表示模型處理單元診斷范圍為初始值的
-100%篩選。N表示模型處理單元±100%范圍篩選。篩選過程采用枚舉法，通過模型對系統水質指標的預測，從以上篩選過程中不同的工藝參數及模型組分濃度中，選出最佳、最好的有機污染物的去除率，定為系統的故障原因，再通過模型處理單元將診斷結果傳輸?shù)綀?zhí)行處理單元，調整系統的運行工況。這就是模型處理單元的定量診斷。傳輸過程部分示例見表2：
表3模型處理單元的定量診斷結果

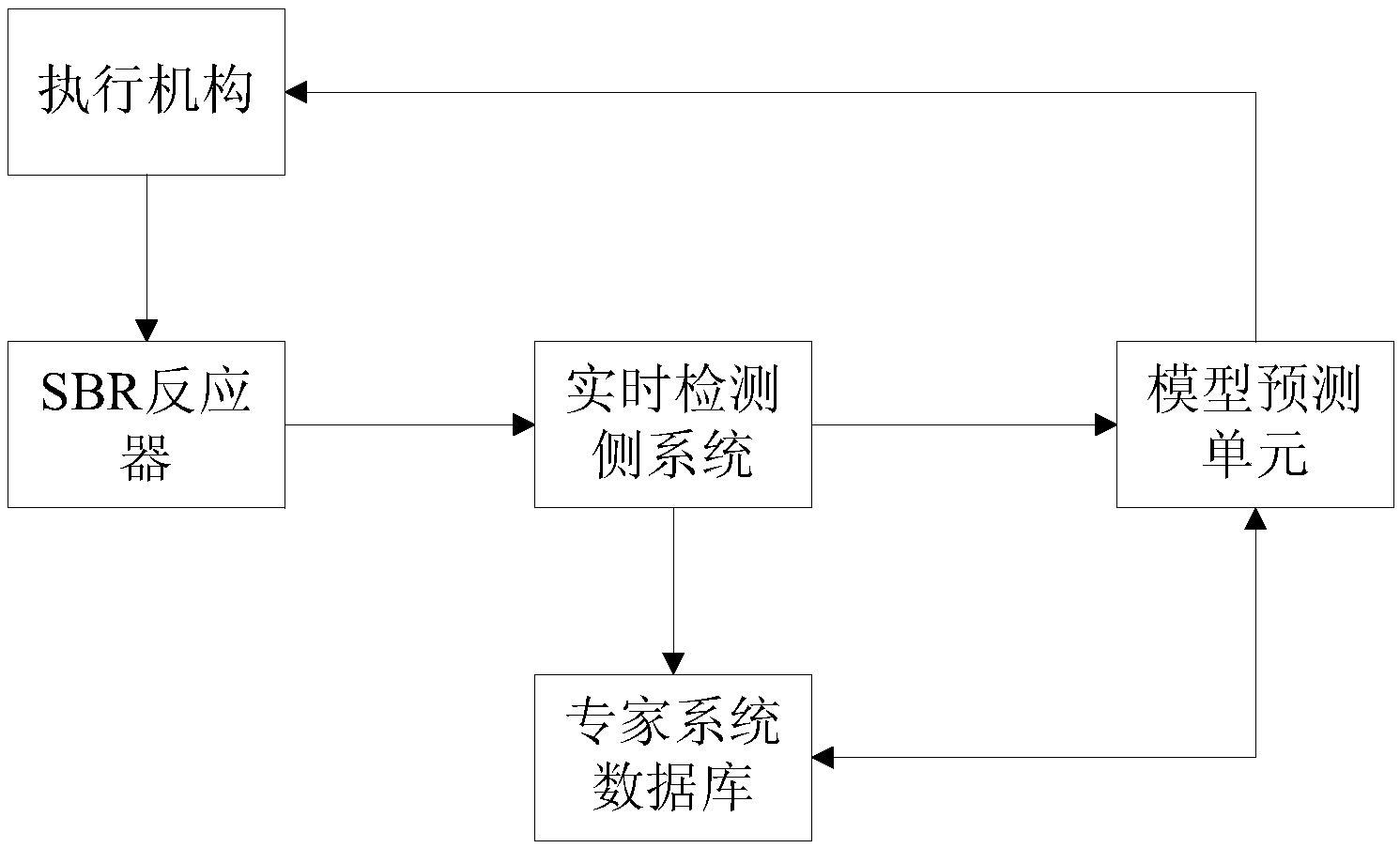

模型處理單元根據專家知識系統確當?shù)闹饕|(zhì)原因范圍進行定量分析，得到系統發生的最相關原因，對系統工藝參數進行控制。模型處理單元根據專家知識系統的水質原因診斷，如果系統出水達標則，在故障頻率加上1。如果系統出水依然沒有達標，模型處理單元將會擴大范圍，將對FCASM3機理模型其余的模型組分進行篩選診斷，篩選排查范圍為± 100%，從中找到最好的有機污染物的最佳去除率，定為系統最相關原因，并通過調整工藝參數，對系統進行控制。并將這次診斷結果包括：模型組分貯存在水質原因，并記為“N”。水質頻率記為1。具體流程圖如2所示。
所述執行機構包括pH調節裝置、溫度調節裝置、曝氣裝置、加碳源裝置及其他與所述反應參數對應的調節機構(表4)。這些裝置本身均為本領域常用設備。
表4執行機構
本發明中，在線監測機構將水質的實時監測數據同時傳輸給專家系統診斷模塊和動態模型處理模塊，專家系統診斷模塊即為對應數據的存儲庫，專家知識系統的診斷情況，與反應器的運行工況，保持同步運行，實現動態監測反應器碰到的狀況，遇到水質出現問題時，專家診斷的結果以系統運行界面彈出對話窗的形式呈現，并存儲診斷污水處理廠常見的水質等運行中碰到的問題，進行相應的定性診斷，篩選出系統中問題的主要原因，專家診斷結果以word形式查看，并可根據實際運行中積累的解決策略，進行直接補充和完善，大大加大了針對系統中的問題，提出解決方案的應對策略的效率，為工程師排查問題，提供一定的方案和參考依據。
模型處理單元建立SBR污水處理工藝的全耦合活性污泥模型，該單元與SBR系統耦合在一起，實現實時反饋系統中微生物的數量、活性及水質組分濃度等，并與在線監測系統電性連接，動態讀取在線監測數據，實時校核模型模擬情況，提高模擬的精確度，準確模擬模型組分濃度變化，硝化速率，微生物活性等，對于系統中存在的問題，經過專家知識系統的定性診斷后，再經過模型處理單元中的組分分析，微生物的生長，衰減等，定量的判斷系統發生問題的原因，對系統進行定量的診斷分析，針對性的提出相對應的方案，從根本上解決系統中存在的水質不達標問題，并且經過模型處理單元的數據分析后，通過控制執行系統對SBR系統進行控制，在實現系統達標的情況下，降低能耗，提高工藝的運行性能等。
本發明的智能化診斷系統是專家知識庫定性分析和模型模擬的定量診斷相結合，專家知識系統快速診斷系統中存在的運行問題及水質達不到的原因，快速提供問題存在的主要原因，定性的對系統進行初步診斷，快速有效的為工程師提供應急對策，再經過模型處理單元的定量分析，從模型中反饋的微生物的情況及水質組分的比例，具體的有針對性的分析系統存在的具體的問題，從專家知識庫定性診斷出的主要原因中，篩選出真正的具體的原因，并通過模型的定量的判斷，確定詳細的定量的解決方案，改變系統運行的工藝條件或工藝參數，保證污水處理廠在異常運行條件下提供有效詳細的應對控制策略，從而優化污水處理廠工藝參數，保證出水水質穩定達標。
