申請日2017.09.29
公開(公告)日2018.02.02
IPC分類號C02F9/04; C02F103/16
摘要
本發明公開了一種鋼渣冷卻廢水回收處理系統，其特征在于：包括依次連接的用于過濾的格柵渠道、用于投放生石灰和絮凝劑的前混合池、用于絮凝的絮凝池、用于高密度沉淀的沉淀池、用于投放硫酸和絮凝劑的后混合池、用于過濾的濾池以及用于儲水的回用水池。具有上述步驟的鋼渣冷卻廢水回收處理系統，對冷卻水進行過濾、軟化、絮凝、沉淀、打撈后實現凈化，使得其能夠再次利用而無需外排，大大節約了水源，減少了對外排放造成的污染。
權利要求書
1.一種鋼渣冷卻廢水回收處理系統，其特征在于：包括依次連接的用于過濾的格柵渠道、用于投放生石灰和絮凝劑的前混合池、用于絮凝的絮凝池、用于高密度沉淀的沉淀池、用于投放硫酸和絮凝劑的后混合池、用于過濾的濾池以及用于儲水的回用水池。
2.根據權利要求1所述的一種鋼渣冷卻廢水回收處理系統，其特征在于：所述格柵渠道與前混合池之前設置有用于調節冷卻水流量和濃度的調節池。
3.根據權利要求2所述的一種鋼渣冷卻廢水回收處理系統，其特征在于：所述調節池內設置有空氣攪拌機以及浮油吸收裝置。
4.根據權利要求1所述的一種鋼渣冷卻廢水回收處理系統，其特征在于：所述絮凝劑為PAC。
5.根據權利要求1所述的一種鋼渣冷卻廢水回收處理系統，其特征在于：所述格柵渠道寬度為0.8米，內設粗、細格柵各兩臺;粗格柵柵隙為20毫米，細格柵柵隙為5毫米;格柵安裝角為75°。
6.根據權利要求1所述的一種鋼渣冷卻廢水回收處理系統，其特征在于：所述絮凝池內投放有PAM助凝劑。
7.根據權利要求1所述的一種鋼渣冷卻廢水回收處理系統，其特征在于：還包括一個加藥系統，所述加藥系統包括PAC系統、PAM系統、硫酸系統、石灰系統。
8.根據權利要求1所述的一種鋼渣冷卻廢水回收處理系統，其特征在于：還包括為高密度沉淀池、前后混合池、回用水池進行消毒的加氯消毒系統。
說明書
鋼渣冷卻廢水回收處理系統
技術領域
本發明涉及一種煉鋼廠中鋼渣冷卻冷卻水進行回收處理并再利用的系統。
背景技術
煉鋼廠中鋼渣需要用水進行冷卻，其每天可消耗幾百噸冷卻水。
現有的冷卻水都是利用的新水，冷卻完畢后的污水經過簡單處理后便外排。這樣首先要消耗大量的新水，產生巨大浪費。且外排水也會對環境造成污染，破壞生態平衡，增加公司污水處理量。
發明內容
有鑒于此，本發明提供一種鋼渣冷卻廢水回收處理系統，對冷卻水進行凈化處理后再利用，大大節約了新水消耗，且降低了排放。

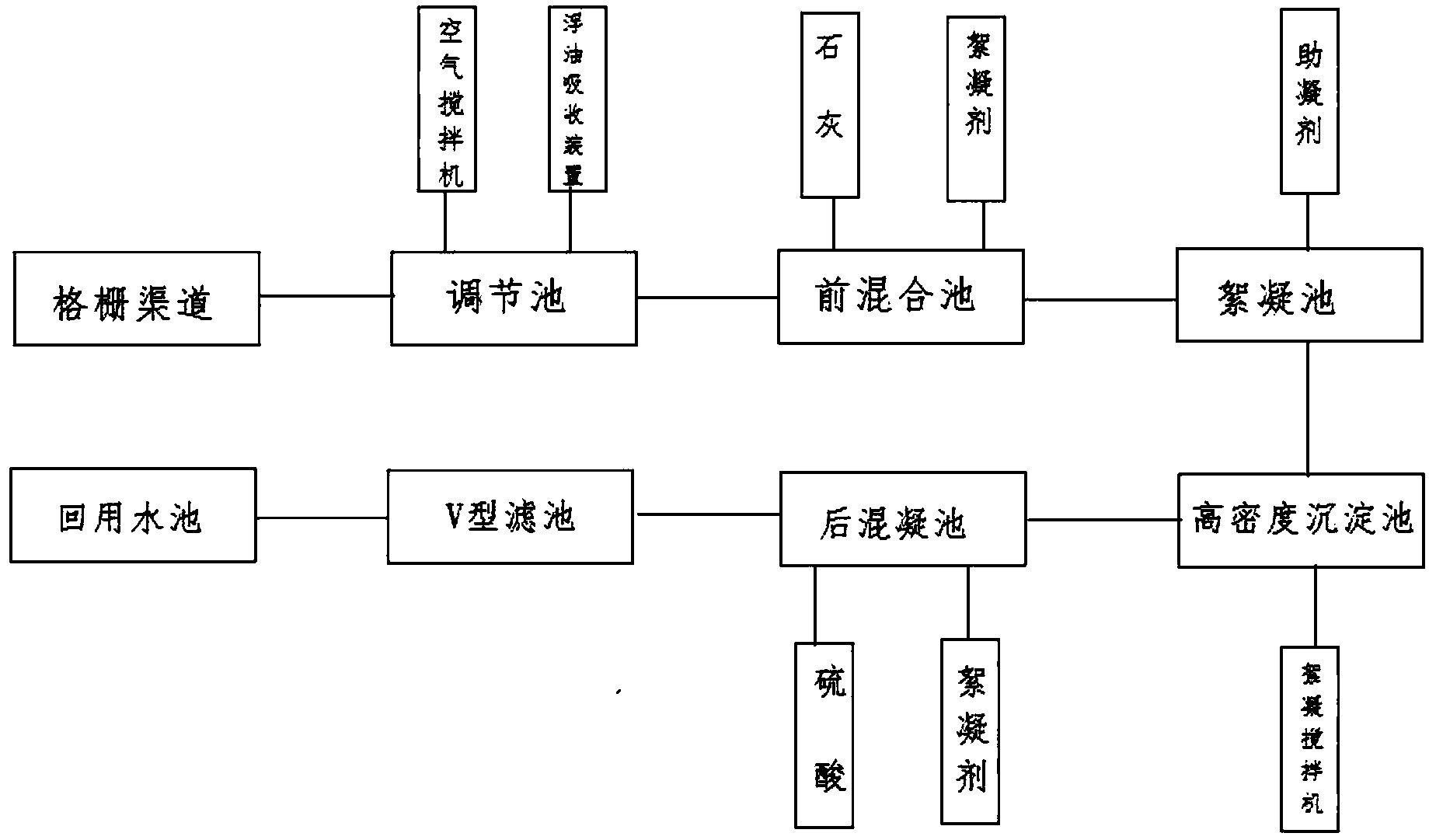

為解決以上技術問題，本發明的技術方案為：一種鋼渣冷卻廢水回收處理系統，包括依次連接的用于過濾的格柵渠道、用于投放生石灰和絮凝劑的前混合池、用于絮凝的絮凝池、用于高密度沉淀的沉淀池、用于投放硫酸和絮凝劑的后混合池、用于過濾的濾池以及用于儲水的回用水池。
作為一種改進，所述格柵渠道與前混合池之前設置有用于調節冷卻水流量和濃度的調節池。
作為一種改進，所述調節池內設置有空氣攪拌機以及浮油吸收裝置。
作為一種優選，所述格柵渠道寬度為0.8米，內設粗、細格柵各兩臺;粗格柵柵隙為20毫米，細格柵柵隙為5毫米;格柵安裝角為75°。
作為一種改進，所述絮凝池內投放有PAM助凝劑。
作為一種改進，還包括一個加藥系統，所述加藥系統包括PAC系統、PAM系統、硫酸系統、石灰系統。
作為一種改進，還包括為高密度沉淀池、前后混合池、回用水池進行消毒的加氯消毒系統。
本發明的有益之處在于：具有上述步驟的鋼渣冷卻廢水回收處理系統，對冷卻水進行過濾、軟化、絮凝、沉淀、打撈后實現凈化，使得其能夠再次利用而無需外排，大大節約了新水，減少了廢水對外排造成的污染。
