申請日2017.09.29

　　公開(公告)日2018.01.26

　　IPC分類號C02F9/04

　　摘要

　　本發明公開了一種耐指紋板水處理裝置，其結構包括一級高壓泵、二級高壓泵、保安過濾器、軟化器、活性炭過濾器、石英砂過濾器、過濾閥、壓力表、控制器、水質表、控制按鈕、溫度計、框架、表殼、表盤、指針、固定螺絲、傳感線、六角螺栓、接口，所述的框架為矩形結構，所述的一級高壓泵為圓形結構且底部安裝于框架內部上端右側，本發明的有益效果：本實用設有的壓力表安裝于框架上端，將設有的傳感線來傳遞感應的數據，而后通過表盤與指針進行顯示壓力，便于觀察壓力，防止造成壓力過高發生危險。

　　權利要求書

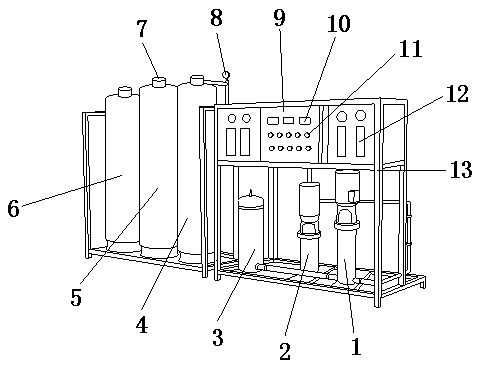

　　1.一種耐指紋板水處理裝置，其結構包括一級高壓泵(1)、二級高壓泵(2)、保安過濾器(3)、軟化器(4)、活性炭過濾器(5)、石英砂過濾器(6)、過濾閥(7)、壓力表(8)、控制器(9)、水質表(10)、控制按鈕(11)、溫度計(12)、框架(13)，其特征在于：所述的框架(13)為矩形結構，所述的一級高壓泵(1)為圓形結構且底部安裝于框架(13)內部上端右側，所述的二級高壓泵(2)為圓形結構且底部安裝于框架(13)內部上端中部，所述的軟化器(4)、活性炭過濾器(5)與石英砂過濾器(6)均為圓形結構且底部安裝于框架(13)上端，所述的過濾閥(7)設有兩個以上且為圓形結構，所述的過濾閥(7)底部安裝于軟化器(4)、活性炭過濾器(5)與石英砂過濾器(6)上端，所述的水質表(10)設有兩個以上且為矩形結構，所述的水質表(10)后端通過扣合方式安裝于控制器(9)前端頂部，所述的控制按鈕(11)設有兩個以上且為圓形結構，所述的控制按鈕(11)后端通過嵌入方式安裝于控制器(9)前端，所述的溫度計(12)后端通過扣合方式安裝于控制器(9)前端右端;

　　所述的壓力表(8)包括表殼(801)、表盤(802)、指針(803)、固定螺絲(804)、傳感線(805)、六角螺栓(806)、接口(807)，所述的接口(807)為圓形結構且上端通過焊接方式與六角螺栓(806)底部相連接，所述的傳感線(805)與表殼(801)電連接，所述的表殼(801)為圓形結構且前端設有活動裝設表盤(802)的凹槽，所述的表盤(802)底端通過兩個固定螺絲(804)安裝于表殼(801)前端，所述的指針(803)通過嵌入方式設于表盤(802)中部。

　　2.根據權利要求1所述的一種耐指紋板水處理裝置，其特征在于：所述的保安過濾器(3)為圓形結構且底部安裝于框架(13)內部上端左側。

　　3.根據權利要求1所述的一種耐指紋板水處理裝置，其特征在于：所述的壓力表(8)底部與框架(13)連接。

　　4.根據權利要求1所述的一種耐指紋板水處理裝置，其特征在于：所述的控制器(9)安裝于框架(13)前端。

　　5.根據權利要求1所述的一種耐指紋板水處理裝置，其特征在于：所述的溫度計(12)設有兩個以上且為矩形結構。

　　說明書

　　一種耐指紋板水處理裝置

　　技術領域

　　本發明是一種耐指紋板水處理裝置，屬于水處理裝置領域。

　　背景技術

　　水處理裝置包括物理處理和化學處理。人類進行水處理的方式已經有相當多年歷史，物理方法包括利用各種孔徑大小不同的濾材，利用吸附或阻隔方式，將水中的雜質排除在外，吸附方式中較重要者為以活性炭進行吸附，阻隔方法則是將水通過濾材，讓體積較大的雜質無法通過，進而獲得較為干凈的水。

　　現有技術公開了申請?zhí)枮椋篊N201580003554.X的一種水處理裝置和使用該水處理裝置的水處理方法，所述水處理裝置具有用于清潔處理層的簡單構造，并且制造成本低廉。該水處理裝置設有水平設置的筒狀主體，并且從所述主體的軸向上的一端供應待處理液體，并從主體的另一端排放已處理液體。該水處理裝置進一步設有清潔流體供應部和清潔流體回收部，所述清潔流體供應部連接到所述主體的下周表面，并且用于向主體的內部供應清潔流體，所述清潔流體回收部連接到主體的上周表面，并且用于回收來自主體的內部的清潔流體。所述主體沿其軸向隔開，并且具有封裝有多個粒子的多個處理層。但是現有的技術無法顯示并確保設備中的壓力是否處于安全壓力，導致壓力過高而發生事故。

　　發明內容

　　針對現有技術存在的不足，本發明目的是提供一種耐指紋板水處理裝置，以解決現有的技術無法顯示并確保設備中的壓力是否處于安全壓力，導致壓力過高而發生事故的問題。

　　為了實現上述目的，本發明是通過如下的技術方案來實現：一種耐指紋板水處理裝置，其結構包括一級高壓泵、二級高壓泵、保安過濾器、軟化器、活性炭過濾器、石英砂過濾器、過濾閥、壓力表、控制器、水質表、控制按鈕、溫度計、框架，所述的框架為矩形結構，所述的一級高壓泵為圓形結構且底部安裝于框架內部上端右側，所述的二級高壓泵為圓形結構且底部安裝于框架內部上端中部，所述的軟化器、活性炭過濾器與石英砂過濾器均為圓形結構且底部安裝于框架上端，所述的過濾閥設有兩個以上且為圓形結構，所述的過濾閥底部安裝于軟化器、活性炭過濾器與石英砂過濾器上端，所述的水質表設有兩個以上且為矩形結構，所述的水質表后端通過扣合方式安裝于控制器前端頂部，所述的控制按鈕設有兩個以上且為圓形結構，所述的控制按鈕后端通過嵌入方式安裝于控制器前端，所述的溫度計后端通過扣合方式安裝于控制器前端右端，所述的壓力表包括表殼、表盤、指針、固定螺絲、傳感線、六角螺栓、接口，所述的接口為圓形結構且上端通過焊接方式與六角螺栓底部相連接，所述的傳感線與表殼電連接，所述的表殼為圓形結構且前端設有活動裝設表盤的凹槽，所述的表盤底端通過兩個固定螺絲安裝于表殼前端，所述的指針通過嵌入方式設于表盤中部。

　　進一步地，所述的保安過濾器為圓形結構且底部安裝于框架內部上端左側。

　　進一步地，所述的壓力表底部與框架連接。

　　進一步地，所述的控制器安裝于框架前端。

　　進一步地，所述的溫度計設有兩個以上且為矩形結構。

　　進一步地，所述的控制器為防水材質，防止內部滲水導致零件損壞。

　　進一步地，所述的控制按鈕表面設有防滑套膠，防止手滑。

　　有益效果

　　本發明一種耐指紋板水處理裝置：本實用設有的壓力表安裝于框架上端，將設有的傳感線來傳遞感應的數據，而后通過表盤與指針進行顯示壓力，便于觀察壓力，防止造成壓力過高發生危險。
