申請日2017.09.29

　　公開(公告)日2018.01.16

　　IPC分類號E03F5/22; B01D29/35

　　摘要

　　本發明的技術方案公開了一種綜合污水處理提升系統，它包括箱體，液位浮球，提升泵，箱體的底部設有支架，箱體內設有液位浮球，液位浮球分別與左、右提升泵電連接，在箱體的上位進水口通過管道連通五通閥，五通閥的進液口與下水管道連通，五通閥上設有檢修口，五通閥的兩個出液口分別與單向止回三通閥連通，單向止回三通閥連通的另兩個通口分別與下位進水口連通以及出水管連通，出水管上設有止回閥，下位進水口經箱體內側筒狀濾籃與下位進液管連通，在箱體的底部設有出液閥。本發明的有益效果是能夠快速、高效的處理污水，且效率較高，有利于污水的及時排出。

　　權利要求書

　　1.一種綜合污水處理提升系統，它包括箱體，液位浮球，提升泵，其特征在于：箱體的底部設有支架，箱體內設有液位浮球，液位浮球分別與左、右提升泵電連接，在箱體的上位進水口通過管道連通五通閥，五通閥的進液口與下水管道連通，五通閥上設有檢修口，五通閥的兩個出液口分別與單向止回三通閥連通，單向止回三通閥連通的另兩個通口分別與下位進水口連通以及出水管連通，出水管上設有止回閥，下位進水口經箱體內側筒狀濾籃與下位進液管連通，在箱體的底部設有出液閥。

　　2.如權利要求1所述的一種綜合污水處理提升系統，其特征在于：在箱體上設有加強筋。

　　說明書

　　一種綜合污水處理提升系統

　　技術領域

　　本發明涉及生活污水的處理，特別是一種適用于對生活污水進行綜合污水處理的提升系統。

　　背景技術

　　由于地下室的污水的排放口低于市政排水口，污水不能自流到市政管網，必須采用設備來提升。傳統的提升方式：建污水坑，安裝兩臺泵來直接提升，但其弊端太多，隱患太大。因水泵會因葉輪被纏繞，水泵過載而燒毀電機。針對以上情況如何解決了污水排放口低、葉輪被纏繞、水泵過載等難題是亟需解決的問題。

　　發明內容

　　本發明的目的是設計一種結構合理、使用效果好的綜合污水處理提升系統。

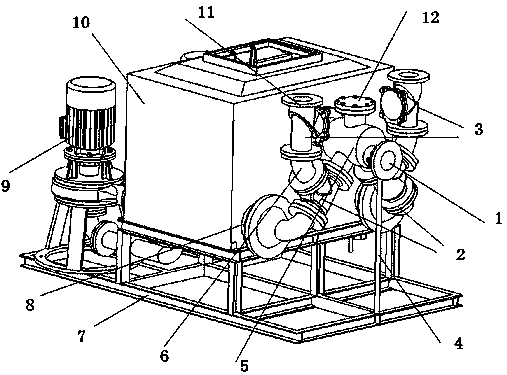

　　本發明的技術方案是，一種綜合污水處理提升系統，它包括箱體，液位浮球，提升泵，其特征在于：箱體的底部設有支架，箱體內設有液位浮球，液位浮球分別與左、右提升泵電連接，在箱體的上位進水口通過管道連通五通閥，五通閥的進液口與下水管道連通，五通閥上設有檢修口，五通閥的兩個出液口分別與單向止回三通閥連通，單向止回三通閥連通的另兩個通口分別與下位進水口連通以及出水管連通，出水管上設有止回閥，下位進水口經箱體內側筒狀濾籃與下位進液管連通，在箱體的底部設有出液閥。在箱體上設有加強筋。

　　本發明的有益效果是能夠快速、高效的處理污水，且效率較高，有利于污水的及時排出。
