公布日：2022.07.05
申請日：2022.04.26
分類號：B01D1/00(2006.01)I;B01D1/30(2006.01)I;C02F9/10(2006.01)I;C02F1/04(2006.01)I;C02F1/66(2006.01)N;C02F103/06(2006.01)N
摘要
本發明涉及一種廢水熱泵低溫蒸發濃縮裝置及廢水處理工藝,包括濃縮柜和設置在所述濃縮柜內的廢液罐；廢液罐的上部設置有與所述濃縮柜內壁固定的集水槽，濃縮柜內部頂壁處安裝有蒸發器，底壁處安裝有冷凝器，冷凝器通過第一導管連通安裝在濃縮柜外壁上的壓縮機。根據溫度壓強公式，液體體積不變時，壓強越低液體沸點越低。通過壓縮機對冷媒的作用，通過改變冷媒的壓力與狀態改變其溫度，在與物料接觸時控制冷媒放熱加熱物料，冷媒冷卻液化，溫度下降，再通過管道將液化后的冷媒輸送至蒸汽凝結區，利用冷媒的低溫凝結水蒸氣，冷媒吸熱再次氣化，進入壓縮機再次循環，整個過程冷熱源雙向利用，達到降低能耗的目的。
權利要求書

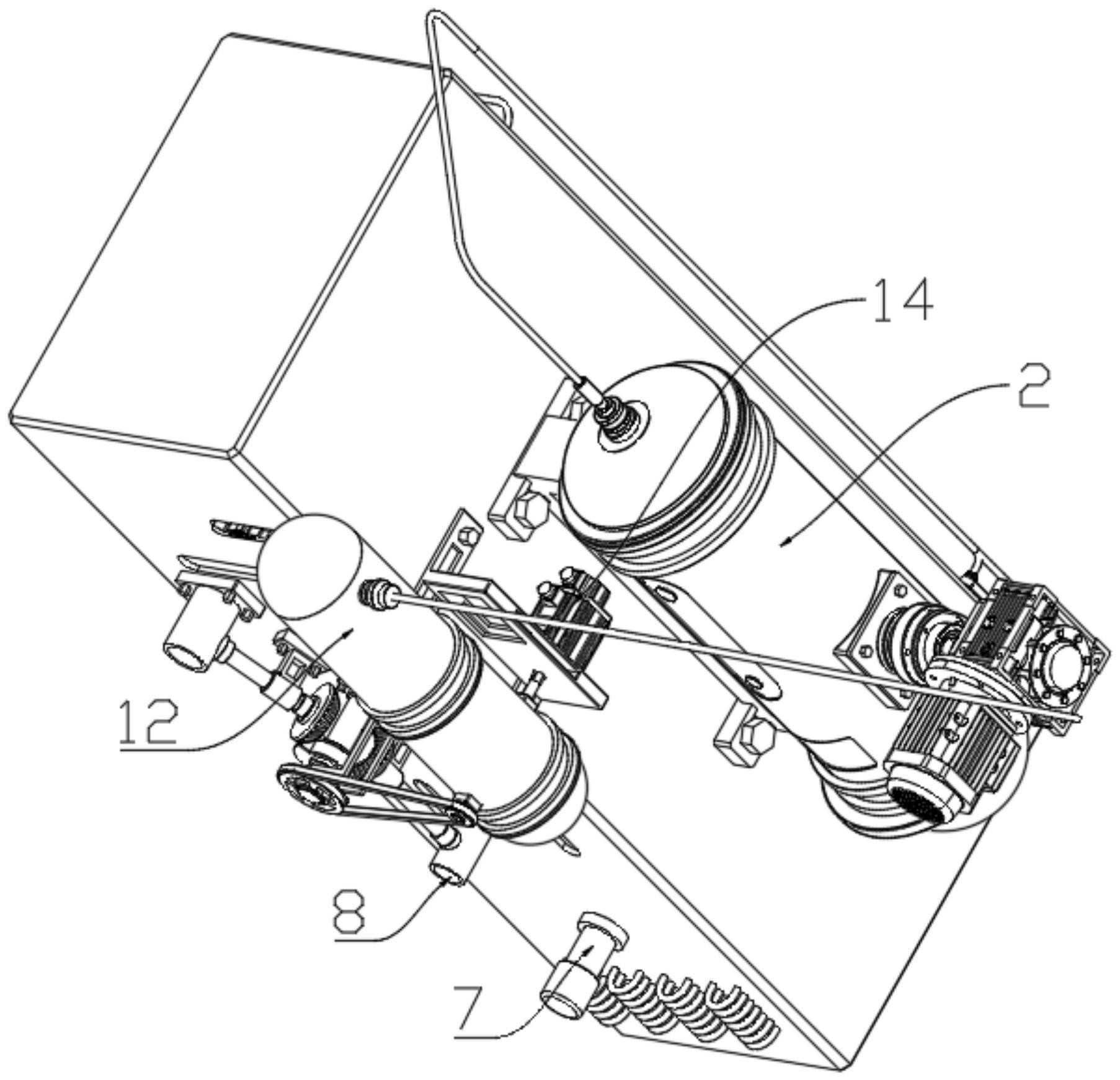

1.一種廢水熱泵低溫蒸發濃縮裝置，其特征在于，包括濃縮柜（1）和設置在所述濃縮柜（1）內的廢液罐（6）；所述廢液罐（6）的上部設置有與所述濃縮柜（1）內壁固定的集水槽（5），集水槽（5）呈方形盒體狀，且上部敞口，所述集水槽（5）的四邊分別與濃縮柜（1）的內壁密封貼合;所述廢液罐（6）的頂部連通有導氣管（16），所述導氣管（16）密封穿過所述集水槽（5）的底部，在所述導氣管（16）的頂部設置有突出于所述集水槽（5）上部的出氣斗；所述濃縮柜（1）內部頂壁處安裝有蒸發器（4），底壁處安裝有冷凝器（3），冷凝器（3）通過第一導管（9）連通安裝在濃縮柜（1）外壁上的壓縮機（2），蒸發器（4）通過第三導管（11）與冷凝器（3）連通，且在濃縮柜（1）的外部還安裝有循環組件，所述蒸發器（4）通過循環組件和第二導管（10）連通所述壓縮機（2）。
2.根據權利要求1所述的一種廢水熱泵低溫蒸發濃縮裝置，其特征在于，所述循環組件包括設置在所述濃縮柜（1）外壁上的強泵罐（13）、密封滑動設置在所述強泵罐（13）內的活塞（19）、以及連接所述活塞（19）的驅動結構；所述濃縮柜（1）的外壁上通過螺釘安裝有兩個箍圈，所述強泵罐（13）套設在兩個箍圈上，蒸發器（4）通過一個逆止閥與強泵罐（13）的上部一側連通，第而導管（10）通過另一逆止閥與強泵罐（13）的上部另一側連通。
3.根據權利要求2所述的一種廢水熱泵低溫蒸發濃縮裝置，其特征在于，所述驅動結構包括設置在所述濃縮柜（1）外部一側上的循環馬達（14）、連接所述循環馬達（14）輸出軸的曲軸（17）、以及連接所述曲軸（17）與所述活塞（19）的連桿（18）；所述曲軸（17）轉動設置在所述強泵罐（12）的內部下方，且曲軸（17）的兩端均密封穿過所述強泵罐（12）并與強泵罐（12）轉動配合，循環馬達（14）的輸出軸連接曲軸（17）的其中一端；所述曲軸（17）中央彎曲處的連桿頸處與連桿（18）的一端轉動套合，連桿（18）的另一端與所述活塞（19）通過轉銷轉動連接。
4.根據權利要求3所述的一種廢水熱泵低溫蒸發濃縮裝置，其特征在于，所述集水槽（5）的一側設置有與其內部連通的方形開口，在方形開口處安裝有出水管（13），出水管（13）的內徑大于方形開口，且出水管（13）穿出濃縮柜（1）的側壁；所述廢液罐（6）的上部一側連通有注入管（8），注入管（8）與出水管（13）同側設置，且注入管（8）也穿出濃縮柜（1）的側壁；所述注入管（8）穿出濃縮柜（1）的一端設置有第一閥體結構，出水管（13）穿出濃縮柜（1）的一端設置有第二閥體結構，所述第一閥體結構和第二閥體結構均通過傳動組件與曲軸（17）的另一端連接；所述曲軸（17）通過傳動組件控制第一閥體結構完全關閉后將第二閥體結構打開，及第二閥體結構完全關閉后將第一閥體結構打開。
5.根據權利要求4所述的一種廢水熱泵低溫蒸發濃縮裝置，其特征在于，所述第一閥體結構包括密封轉動設置在所述注入管（8）中的第一密封球體（28）和連接所述第一密封球體（28）的第一閥桿（26）；所述第一閥桿（26）沿所述注入管（8）的徑向設置，且第一密封球體（28）的球心處于第一閥桿（26）的軸線上，第一閥桿（26）穿過所述注入管（8）的一側并與之密封轉動連接；第一密封球體（28）體上開設有第一流道，第一流道過第一密封球體（28）的球心，且垂直于第一閥桿（26）。
6.根據權利要求5所述的一種廢水熱泵低溫蒸發濃縮裝置，其特征在于，所述第二閥體結構包括密封轉動設置在所述出水管（13）中的第二密封球體（29）和連接所述第二密封球體（29）的第二閥桿（27）；所述第二閥桿（27）沿所述出水管（13）的徑向設置，且第二密封球體（29）的球心處于第二閥桿（27）的軸線上，第二閥桿（27）穿過所述出水管（13）的一側并與之密封轉動連接；第二密封球體（29）體上開設有第二流道，第二流道過第二密封球體（29）的球心，且垂直于第二閥桿（27）。
7.根據權利要求6所述的一種廢水熱泵低溫蒸發濃縮裝置，其特征在于，所述傳動組件包括轉動設置在所述濃縮柜（1）外壁上的傳動軸（22）、設置在所述傳動軸（22）上的大帶輪（21）、以及連接大帶輪（21）和設置在所述曲軸（17）端部的小帶輪的傳動帶（20）；所述傳動軸（22）上設置有扇形齒輪（23），第一閥桿（23）和第二閥桿（27）上分別設置有第一錐齒輪（24）和第二錐齒輪（25），所述扇形齒輪（23）與第一錐齒輪（24）級第二錐齒輪（25）配合。
8.根據權利要求7所述的一種廢水熱泵低溫蒸發濃縮裝置及廢水處理工藝，其特征在于，在所述濃縮柜（1）的外壁上還安裝有Z型的支架，Z型支架一端與濃縮柜（1）外壁固定，另一端開設有同傳動軸（22）遠離濃縮柜（1）的一端轉動配合的穿孔；在濃縮柜（1）的外壁上還安裝有兩個軸套，其中一個軸套與第一閥桿（26）靠近第一錐齒輪（24）的一端轉動套合；另一個軸套與第二閥桿（27）靠近第二錐齒輪（25）的一端轉動套合；所述廢液罐（6）的下部一側連通有排放管（7），排放管（7）穿出濃縮柜（1）的側壁，排放管（7）穿出濃縮柜（1）的一端密封開拆卸地設置有管套。
9.一種廢水處理工藝，其特征在于，包括如下步驟：步驟一，滲濾液收集，將固廢滲濾物輸送至廢水收集池中沉淀，經提升泵將廢水收集池上層可流動的滲濾液輸送至pH調節池中；步驟二，滲濾液預處理，向pH調節池中加入稀硫酸并利用pH調節池內設置的攪拌機將滲濾液和稀硫酸充分混合，借助pH調節池中的pH計測量滲濾液的酸堿性；步驟三，低溫蒸發濃縮，采用如權利要求1-8任一項所述的廢水熱泵低溫蒸發濃縮裝置對預處理后的滲濾液處理，使凈水與殘?jiān)悍蛛x；步驟四，終處理，凈水排入冷凝水箱，殘?jiān)号湃霛饪s水箱；濃縮水箱中的殘?jiān)和ㄟ^(guò)結晶器結晶處置；對冷凝水箱中的凈水進行檢測；對于凈水中的重金屬含量未達到排放標準的，經RO系統作進一步處理，RO系統中所產生的濃水回流至廢水收集池中循環處理。
發明內容
本發明的目的在于提供一種廢水熱泵低溫蒸發濃縮裝置及廢水處理工藝，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種廢水熱泵低溫蒸發濃縮裝置，包括濃縮柜和設置在所述濃縮柜內的廢液罐；所述廢液罐的上部設置有與所述濃縮柜內壁固定的集水槽，集水槽呈方形盒體狀，且上部敞口，所述集水槽的四邊分別與濃縮柜的內壁密封貼合;所述廢液罐的頂部連通有導氣管，所述導氣管密封穿過所述集水槽的底部，在所述導氣管的頂部設置有突出于所述集水槽上部的出氣斗；所述濃縮柜內部頂壁處安裝有蒸發器，底壁處安裝有冷凝器，冷凝器通過第一導管連通安裝在濃縮柜外壁上的壓縮機，蒸發器通過第三導管與冷凝器連通，且在濃縮柜的外部還安裝有循環組件，所述蒸發器通過循環組件和第二導管連通所述壓縮機。
如上所述的廢水熱泵低溫蒸發濃縮裝置：所述循環組件包括設置在所述濃縮柜外壁上的強泵罐、密封滑動設置在所述強泵罐內的活塞、以及連接所述活塞的驅動結構；所述濃縮柜的外壁上通過螺釘安裝有兩個箍圈，所述強泵罐套設在兩個箍圈上，蒸發器通過一個逆止閥與強泵罐的上部一側連通，第而導管通過另一逆止閥與強泵罐的上部另一側連通。
如上所述的廢水熱泵低溫蒸發濃縮裝置：所述驅動結構包括設置在所述濃縮柜外部一側上的循環馬達、連接所述循環馬達輸出軸的曲軸、以及連接所述曲軸與所述活塞的連桿；所述曲軸轉動設置在所述強泵罐的內部下方，且曲軸的兩端均密封穿過所述強泵罐并與強泵罐轉動配合，循環馬達的輸出軸連接曲軸的其中一端；所述曲軸中央彎曲處的連桿頸處與連桿的一端轉動套合，連桿的另一端與所述活塞通過轉銷轉動連接。
如上所述的廢水熱泵低溫蒸發濃縮裝置：所述集水槽的一側設置有與其內部連通的方形開口，在方形開口處安裝有出水管，出水管的內徑大于方形開口，且出水管穿出濃縮柜的側壁；所述廢液罐的上部一側連通有注入管，注入管與出水管同側設置，且注入管也穿出濃縮柜的側壁；所述注入管穿出濃縮柜的一端設置有第一閥體結構，出水管穿出濃縮柜的一端設置有第二閥體結構，所述第一閥體結構和第二閥體結構均通過傳動組件與曲軸的另一端連接；所述曲軸通過傳動組件控制第一閥體結構完全關閉后將第二閥體結構打開，及第二閥體結構完全關閉后將第一閥體結構打開。
如上所述的廢水熱泵低溫蒸發濃縮裝置：所述第一閥體結構包括密封轉動設置在所述注入管中的第一密封球體和連接所述第一密封球體的第一閥桿；所述第一閥桿沿所述注入管的徑向設置，且第一密封球體的球心處于第一閥桿的軸線上，第一閥桿穿過所述注入管的一側并與之密封轉動連接；第一密封球體上開設有第一流道，第一流道過第一密封球體的球心，且垂直于第一閥桿。
如上所述的廢水熱泵低溫蒸發濃縮裝置：所述第二閥體結構包括密封轉動設置在所述出水管中的第二密封球體和連接所述第二密封球體的第二閥桿；所述第二閥桿沿所述出水管的徑向設置，且第二密封球體的球心處于第二閥桿的軸線上，第二閥桿穿過所述出水管的一側并與之密封轉動連接；第二密封球體上開設有第二流道，第二流道過第二密封球體的球心，且垂直于第二閥桿。
如上所述的廢水熱泵低溫蒸發濃縮裝置：所述傳動組件包括轉動設置在所述濃縮柜外壁上的傳動軸、設置在所述傳動軸上的大帶輪、以及連接大帶輪和設置在所述曲軸端部的小帶輪的傳動帶；所述傳動軸上設置有扇形齒輪，第一閥桿和第二閥桿上分別設置有第一錐齒輪和第二錐齒輪，所述扇形齒輪與第一錐齒輪級第二錐齒輪配合。
如上所述的廢水熱泵低溫蒸發濃縮裝置：在所述濃縮柜的外壁上還安裝有Z型的支架，Z型支架一端與濃縮柜外壁固定，另一端開設有同傳動軸遠離濃縮柜的一端轉動配合的穿孔；在濃縮柜的外壁上還安裝有兩個軸套，其中一個軸套與第一閥桿靠近第一錐齒輪的一端轉動套合；另一個軸套與第二閥桿靠近第二錐齒輪的一端轉動套合；所述廢液罐的下部一側連通有排放管，排放管穿出濃縮柜的側壁，排放管穿出濃縮柜的一端密封開拆卸地設置有管套。
一種廢水處理工藝，包括如下步驟：步驟一，滲濾液收集，將固廢滲濾物輸送至廢水收集池中沉淀，經提升泵將廢水收集池上層可流動的滲濾液輸送至pH調節池中；步驟二，滲濾液預處理，向pH調節池中加入稀硫酸并利用pH調節池內設置的攪拌機將滲濾液和稀硫酸充分混合，借助pH調節池中的pH計測量滲濾液的酸堿性；步驟三，低溫蒸發濃縮，利用上述的廢水熱泵低溫蒸發濃縮裝置對預處理后的滲濾液處理，使凈水與殘?jiān)悍蛛x；步驟四，終處理，凈水排入冷凝水箱，殘?jiān)号湃霛饪s水箱；濃縮水箱中的殘?jiān)和ㄟ^(guò)結晶器結晶處置；對冷凝水箱中的凈水進行檢測；對于凈水中的重金屬含量未達到排放標準的，經RO系統作進一步處理，RO系統中所產生的濃水回流至廢水收集池中循環處理。
與現有技術相比，本發明的有益效果是：通過壓縮機作用于冷媒，獲得高溫高壓工質氣體，經過冷凝器工質氣體放熱液化，冷卻得到工質液體，同時將熱量傳給了物料，使物料中的水分汽化，與物料分離，在結晶器頂部經冷凝成冷卻水通過冷凝水排水裝置排出，冷凝后的工質液體通過減壓再次氣化，在結晶器中吸收由物料中的水分汽化產生的水蒸汽的熱量，經壓縮機的吸入再壓縮，如此循環工作。
隨著過程的持續，物料中的水份不斷被蒸發并冷凝排出，物料的濃度不斷提高。直至達到目標濃度后形成高濃度液體或者固體（干粉或晶體），排入存儲裝置，回用或者委外處置。
根據溫度壓強公式，液體體積不變時，壓強越低液體沸點越低。通過壓縮機對冷媒的作用，通過改變冷媒的壓力與狀態改變其溫度，在與物料接觸時控制冷媒放熱加熱物料，冷媒冷卻液化，溫度下降，再通過管道將液化后的冷媒輸送至蒸汽凝結區，利用冷媒的低溫凝結水蒸氣，冷媒吸熱再次氣化，進入壓縮機再次循環，整個過程冷熱源雙向利用，達到降低能耗的目的。
（發明人：王雙春;王小峰;孫偉國;趙志遠;朱蜜;張勛;王文慧;黃文杰）
