公布日：2022.07.01
申請日：2020.12.31
分類號：C02F9/14(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本發明公開了一種含硫印染廢水的生化處理系統及方法，包括依次連接的好氧池、中間沉淀池以及厭氧池，所述好氧池為敞口容器結構且在其中部設置有曝氣通道，曝氣通道的底部設置有曝氣器，好氧池的底部鋪設有好氧池布水管，好氧池的中部填充有好氧填料，所述厭氧池為封閉式容器結構且在其底部鋪設有厭氧池布水管，厭氧池的中部填充有厭氧填料，好氧池頂部出水管連接中間沉淀池，所述中間沉淀池底部設置有連接好氧池的污泥回流管，中間沉淀池出水管通過厭氧池布水管連接厭氧池，本發明將MBF填料與厭氧反應器強化組合，有效針對廢水中難處理的硫化物、氮化合物及少量有機物，建立基于硫自養反硝化菌的同步高效脫氮除硫方法。
權利要求書

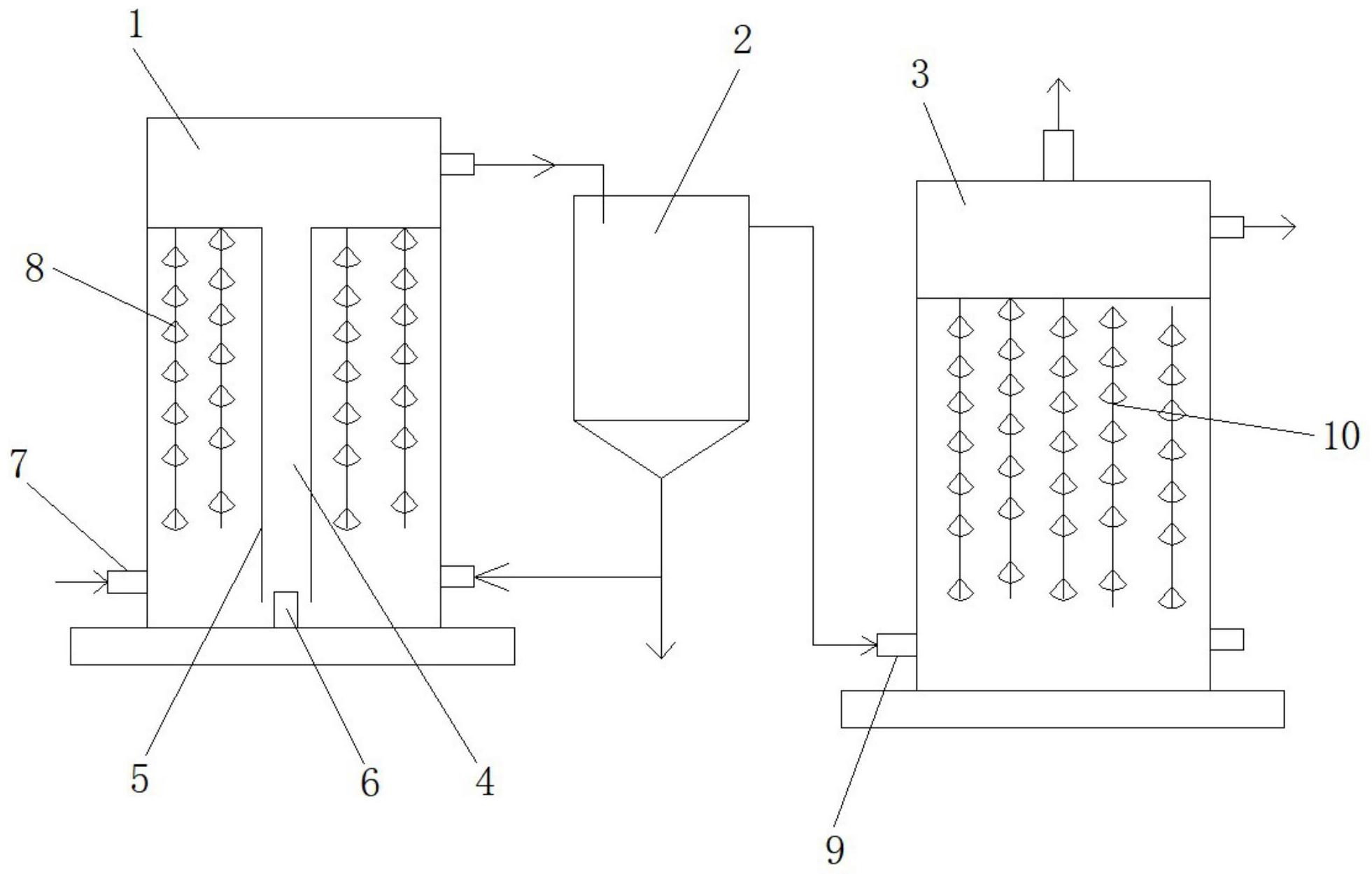

1.一種含硫印染廢水的生化處理系統，其特征在于：包括依次連接的好氧池(1)、中間沉淀池(2)以及厭氧池(3)，所述好氧池(1)為敞口容器結構且在其中部設置有曝氣通道(4)，曝氣通道(4)的底部設置有曝氣器(6)，好氧池(1)的底部鋪設有好氧池布水管(7)，好氧池(1)的中部填充有好氧填料(8)，所述厭氧池(3)為封閉式容器結構且在其底部鋪設有厭氧池布水管(9)，厭氧池(3)的中部填充有厭氧填料(10)，好氧池(1)頂部出水管連接中間沉淀池(2)，所述中間沉淀池(2)底部設置有連接好氧池(1)的污泥回流管，中間沉淀池(2)出水管通過厭氧池布水管(9)連接厭氧池(3)。
2.根據權利要求1所述的一種含硫印染廢水的生化處理系統，其特征在于：所述曝氣通道(4)通過與好氧池(1)連接的兩塊擋板(5)構成，所述擋板(5)底部與好氧池(1)池底間隔設置。
3.根據權利要求2所述的一種含硫印染廢水的生化處理系統，其特征在于：所述擋板(5)的固定方式采用焊接、卡扣或支架支撐中的一種。
4.根據權利要求1所述的一種含硫印染廢水的生化處理系統，其特征在于：所述曝氣器(6)采用旋流式曝氣器、微孔曝氣盤或管式微孔曝氣器中的一種。
5.根據權利要求1～4所述的一種含硫印染廢水的生化處理系統，其特征在于：所述好氧填料(8)與厭氧填料(10)均采用支架懸掛的方式且填料均采用改性玄武巖纖維填料，單片纖維束直徑為10～25cm，單片纖維束厚度為2～6cm，同一根填料上纖維束與纖維束間距為7～10cm，相鄰兩根填料上的纖維束交錯銜接布局，無直流通道。
6.一種含硫印染廢水的生化處理系統處理含硫印染廢水的方法，其特征在于：包括如下步驟：1)將含硫廢水經過預處理后泵入好氧池(1)，流經底部的好氧池布水管(7)與池內污泥混合，通過曝氣器(6)產生的氣流，混合液將從曝氣通道(4)上升至頂部并向四周涌流，穿透好氧填料(8)向下流動，形成內部循環流，好氧池(1)中游離污泥濃度保持1～3g/L，溶解氧濃度維持0.5～
1.0mg/L，有效水力停留時間為4～8h；2)好氧池(1)出水進入中間沉淀池(2)，固液分離后，上層清液進入?yún)捬醭?3)，底部濃縮污泥一部分回流至好氧池(1)，一部分外排處置，中間沉淀池(2)的有效停留時間為1～3h，污泥回流比控制在20％～40％；3)中間沉淀池(2)出水進入?yún)捬醭?3)底部，經厭氧池布水管(9)進入?yún)捬跆盍?10)區域，廢水依靠進水水力作用逐漸上升，與厭氧填料(10)密切接觸，厭氧池(3)中產生的氣體由頂端排出；厭氧池(3)底部殘余污泥根據實際情況定期清理外排，厭氧池(3)中有效水力停留時間為4～6h，厭氧填料(10)緊密排布，無直流通道。
7.根據權利要求6所述的一種含硫印染廢水的生化處理系統處理含硫印染廢水的方法，其特征在于：厭氧填料(10)中包含有基于玄武巖纖維填料馴養的生物巢，生物巢內部富集硫自養反硝化菌和厭氧氨氧化菌。
發明內容
(一)要解決的技術問題
為了克服現有技術不足，現提出一種含硫印染廢水的生化處理系統及方法，將MBF填料與厭氧反應器強化組合，有效針對廢水中難處理的硫化物、氮化合物及少量有機物，建立基于硫自養反硝化菌的同步高效脫氮除硫方法。
(二)技術方案
本發明通過如下技術方案實現：本發明提出了一種含硫印染廢水的生化處理系統，包括依次連接的好氧池、中間沉淀池以及厭氧池，所述好氧池為敞口容器結構且在其中部設置有曝氣通道，曝氣通道的底部設置有曝氣器，好氧池的底部鋪設有好氧池布水管，好氧池的中部填充有好氧填料，所述厭氧池為封閉式容器結構且在其底部鋪設有厭氧池布水管，厭氧池的中部填充有厭氧填料，好氧池頂部出水管連接中間沉淀池，所述中間沉淀池底部設置有連接好氧池的污泥回流管，中間沉淀池出水管通過厭氧池布水管連接厭氧池。
進一步的，所述曝氣通道通過與好氧池連接的兩塊擋板構成，所述擋板底部與好氧池池底間隔設置。
進一步的，所述擋板的固定方式采用焊接、卡扣或支架支撐中的一種。
進一步的，所述曝氣器采用旋流式曝氣器、微孔曝氣盤或管式微孔曝氣器中的一種。
進一步的，所述好氧填料與厭氧填料均采用支架懸掛的方式且填料均采用改性玄武巖纖維填料，單片纖維束直徑為10～25cm，單片纖維束厚度為2～6cm，同一根填料上纖維束與纖維束間距為7～10cm，相鄰兩根填料上的纖維束交錯銜接布局，無直流通道。
一種含硫印染廢水的生化處理系統處理含硫印染廢水的方法，包括如下步驟：1)將含硫廢水經過預處理后泵入好氧池，流經底部的好氧池布水管與池內污泥混合，通過曝氣器產生的氣流，混合液將從曝氣通道上升至頂部并向四周涌流，穿透好氧填料向下流動，形成內部循環流，好氧池中游離污泥濃度保持1～3g/L，溶解氧濃度維持0.5～1.0mg/L，有效水力停留時間為4～8h；2)好氧池出水進入中間沉淀池，固液分離后，上層清液進入?yún)捬醭�，底部濃縮污泥一部分回流至好氧池，一部分外排處置，中間沉淀池的有效停留時間為1～3h，污泥回流比控制在20％～40％；3)中間沉淀池出水進入?yún)捬醭氐撞�，�?jīng)厭氧池布水管進入?yún)捬跆盍蠀^(qū)域，廢水依靠進水水力作用逐漸上升，與厭氧填料密切接觸，厭氧池中產生的氣體由頂端排出；厭氧池底部殘余污泥根據實際情況定期清理外排，厭氧池中有效水力停留時間為4～6h，厭氧填料緊密排布，無直流通道。
進一步的，厭氧填料中包含有基于玄武巖纖維填料馴養的生物巢，生物巢內部富集硫自養反硝化菌和厭氧氨氧化菌。
(三)有益效果
本發明相對于現有技術，具有以下有益效果：
(1)好氧池的設置可穩定去除水中的氨氮、有機氮及部分有毒硫化物，氨氮及有機氮轉變成硝態氮(NO3--N)和亞硝態氮(NO2--N)，有毒硫化物(S2–)轉變成硫產物中間體(S、S2O32-)，在缺少有機碳源無需補給的情況下，為厭氧池中硫自養反硝化過程提供有利條件，實現低成本高效脫氮除硫。
(2)好氧池和厭氧池中設置的玄武巖纖維填料，在保證活性污泥總量的情況下，有效增加了各反應池中固定的生物量，減少了功能性菌群的流失，降低了沉淀池的沖擊負荷；填料上的纖維束交錯銜接布局，無直流通道，廢水穿透生物巢流動，有效增加了廢水與生物巢的接觸面積和時間，提升污染物的處理效率，且有效攔截水中固體懸浮物，保證反應池出水的SS標準。
(3)厭氧池中采用基于改性玄武巖纖維填料的硫自養反硝化菌優勢菌群的生物巢，生物量大且生物活性高，針對含硫印染廢水的特征污染物進行針對性去除，實現無藥劑化、污泥減量化、低成本高效處理，可完全替代物化方式(強氧化劑氧化、混凝沉淀等)，有效解決了藥劑成本高、污泥產量大、工藝冗雜等問題。
（發明人：吳智仁;陳園園;蔣素英;李俊波;徐暢）
