公布日：2022.07.05

申請日：2022.04.08

分類號：C02F9/10(2006.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種高鹽高有機物廢水處理裝置及方法，屬于廢水處理技術領域。該裝置包括：儲水池；蒸餾釜，蒸餾釜的進液口與儲水池連接；可再生吸附塔，其進液口與蒸餾釜的蒸殘出液口連接；減壓精餾塔，其進液口與蒸餾釜的蒸餾出液口連接，減壓精餾塔與儲水池連接；串聯多效蒸發器，其由3個蒸發器串聯組成，串聯多效蒸發器的進液口與可再生吸附塔的出液口連接；第一物料池，其與串聯多效蒸發器的出料口連接。本發明還提供了該裝置處理高鹽高有機物廢水的方法，將高鹽高有機物廢水經過蒸餾、精餾、吸附及多效處理后廢水可達標排放，不需要后續生化處理，實現了結晶無機鹽可資源化回收。

權利要求書

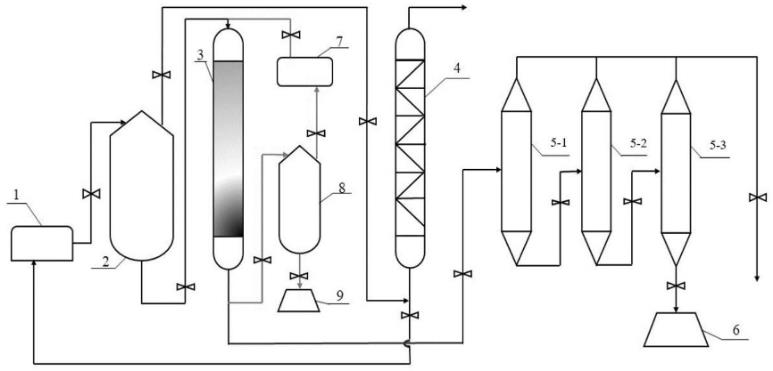

1.一種高鹽高有機物廢水處理裝置，其特征在于，包括：儲水池(1)；蒸餾釜(2)，所述蒸餾釜(2)的進液口與所述儲水池(1)連接；可再生吸附塔(3)，其進液口與所述蒸餾釜(2)的蒸殘出液口連接；減壓精餾塔(4)，其進液口與所述蒸餾釜(2)的蒸餾出液口連接，所述減壓精餾塔(4)與儲水池(1)連接；串聯多效蒸發器(5)，其由3個蒸發器串聯組成，所述串聯多效蒸發器(5)的進液口與所述可再生吸附塔(3)的出液口連接；第一物料池(6)，其與所述串聯多效蒸發器(5)的出料口連接。

2.根據權利要求1所述的高鹽高有機物廢水處理裝置，其特征在于，所述可再生吸附塔(3)的一側設有再生活化設備，所述再生活化設備包括淋洗罐(7)、淋洗液蒸餾釜(8)和第二物料池(9)。

3.根據權利要求2所述的高鹽高有機物廢水處理裝置，其特征在于，所述淋洗罐(7)與所述可再生吸附塔(3)的進液口連接；所述淋洗液蒸餾釜(8)的進液口與所述可再生吸附塔(3)的出料口連接，出液口與所述淋洗罐(7)的進液口連接；所述第二物料池(9)與所述淋洗液蒸餾釜(8)的出料口連接。

4.一種高鹽高有機物廢水處理的方法，其特征在于，通過權利要求1～3任一項所述高鹽高有機物廢水處理裝置處理高鹽高有機物廢水；所述高鹽高有機物廢水中，含鹽量為5～20wt％，COD濃度為180000～320000mg/L。

5.根據權利要求4所述的高鹽高有機物廢水處理的方法，其特征在于，包括：將所述高鹽高有機物廢水由所述儲水池(1)經管道送入所述蒸餾釜(2)進行蒸餾處理，蒸餾出的易揮發性有機物經管道進入所述減壓精餾塔(4)中進行精餾回收處理；所述蒸餾釜(2)中蒸殘液進入所述可再生吸附塔(3)中去除廢水中殘余有機物，吸附處理后的廢水經所述可再生吸附塔(3)出口進入所述串聯多效蒸發器(5)中進行蒸發結晶除水；回收所述串聯多效蒸發器(5)蒸發出的水，結晶處理后的無機鹽進入所述第一物料池(6)收集。

6.根據權利要求4所述的高鹽高有機物廢水處理的方法，其特征在于，還包括再生活化處理，所述再生活化處理包括：所述可再生吸附塔(3)吸附飽和后停止進料，所述可再生吸附塔(3)進行再生活化處理；將所述淋洗罐(7)中的淋洗溶劑緩慢加入所述可再生吸附塔(3)中，淋洗出吸附在可再生吸附塔(3)中的有機物，淋洗出的淋洗液進入所述淋洗液蒸餾釜(8)中進行蒸餾回收處理，所述蒸餾回收處理得到的蒸殘液進入第二物料池(9)中待處理。

7.根據權利要求5所述的高鹽高有機物廢水處理的方法，其特征在于，所述蒸餾釜(2)的操作溫度為50～90℃，操作壓力為0.05～0.1MPa；所述減壓精餾塔(4)的操作溫度為50～90℃，操作壓力為0.05～0.1MPa，塔頂回流比為0.2～5；所述淋洗液蒸餾釜(8)的操作溫度為50～110℃，操作壓力為0.05～0.1MPa。

8.根據權利要求5所述的高鹽高有機物廢水處理的方法，其特征在于，所述串聯多效蒸發器(5)的3個蒸發器從進液口到出液口依次為蒸發器(5-1)、蒸發器(5-2)和蒸發器(5-3)；所述蒸發器(5-1)操作溫度為85～95℃，所述蒸發器(5-2)操作溫度為75～85℃，所述蒸發器(5-3)操作溫度為65～75℃；所述蒸發器(5-1)、蒸發器(5-2)和蒸發器(5-3)中任一蒸發器的操作壓力為0.05～0.5MPa。

9.根據權利要求5所述的高鹽高有機物廢水處理的方法，其特征在于，所述淋洗罐(7)內的淋洗液為水、二氯甲烷、三氯甲烷、四氯化碳、甲醇、乙醇中的任意一種或多種的混合，所述淋洗液的用量為所述可再生吸附塔(3)有效體積的1～5倍。10.權利要求4～9任一項所述的高鹽高有機物廢水處理的方法在高鹽高有機物廢水處理中的應用。

發明內容

本發明的目的在于提供一種高鹽高有機物廢水處理裝置及方法，該裝置及方法既能去除成分復雜且難處理的有機物，又能實現無機鹽資源的有效利用。

一方面，本發明涉及一種高鹽高有機物廢水處理裝置，其包括：儲水池；蒸餾釜，蒸餾釜的進液口與儲水池連接；可再生吸附塔，其進液口與蒸餾釜的蒸殘出液口連接；減壓精餾塔，其進液口與蒸餾釜的蒸餾出液口連接，減壓精餾塔與儲水池連接；串聯多效蒸發器，其由3個蒸發器串聯組成，串聯多效蒸發器的進液口與可再生吸附塔的出液口連接；第一物料池，其與串聯多效蒸發器的出料口連接。

進一步地，本發明提供的高鹽高有機物廢水處理裝置中，可再生吸附塔的一側設有再生活化設備，再生活化設備包括淋洗罐、淋洗液蒸餾釜和第二物料池。

進一步地，本發明提供的高鹽高有機物廢水處理裝置中，淋洗罐與可再生吸附塔的進液口連接；淋洗液蒸餾釜的進液口與可再生吸附塔的出料口連接，出液口與淋洗罐的進液口連接；第二物料池與淋洗液蒸餾釜的出料口連接。

另一方面，本發明涉及一種高鹽高有機物廢水處理的方法，其通過上述高鹽高有機物廢水處理裝置處理高鹽高有機物廢水。

進一步地，本發明提供的高鹽高有機物廢水處理的方法中，高鹽高有機物廢水中，含鹽量為5～20wt％，COD濃度為180000～320000mg/L。

進一步地，本發明提供的高鹽高有機物廢水處理的方法中，包括：將高鹽高有機物廢水由儲水池1經管道送入蒸餾釜2進行蒸餾處理，蒸餾出的易揮發性有機物經管道進入減壓精餾塔4中進行精餾回收處理；蒸餾釜2中蒸殘液進入可再生吸附塔3中去除廢水中殘余有機物，吸附處理后的廢水經可再生吸附塔3出口進入串聯多效蒸發器5中進行蒸發結晶除水；回收串聯多效蒸發器5蒸發出的水，結晶處理后的無機鹽進入第一物料池6收集。

進一步地，本發明提供的高鹽高有機物廢水處理的方法中，還包括再生活化處理，再生活化處理包括：可再生吸附塔3吸附飽和后停止進料，可再生吸附塔3進行再生活化處理；將淋洗罐7中的淋洗溶劑緩慢加入可再生吸附塔3中，淋洗出吸附在可再生吸附塔3中的有機物，淋洗出的淋洗液進入淋洗液蒸餾釜8中進行蒸餾回收處理，蒸餾回收處理得到的蒸殘液進入第二物料池9中待處理。

進一步地，本發明提供的高鹽高有機物廢水處理的方法中，蒸餾釜的操作溫度為50～90℃，操作壓力為0.05～0.1MPa；減壓精餾塔的操作溫度為50～90℃，操作壓力為0.05～0.1MPa，塔頂回流比為0.2～5；淋洗液蒸餾釜的操作溫度為50～110℃，操作壓力為0.05～0.1MPa。

進一步地，本發明提供的高鹽高有機物廢水處理的方法中，串聯多效蒸發器的3個蒸發器從進液口到出液口各蒸發器的操作溫度依次為85～95℃、75～85℃、65～75℃；上述任一蒸發器的操作壓力為0.05～0.5MPa。

進一步地，本發明提供的高鹽高有機物廢水處理的方法中，淋洗罐內的淋洗液為水、二氯甲烷、三氯甲烷、四氯化碳、甲醇、乙醇中的任意一種或多種的混合，淋洗液的用量為可再生吸附塔有效體積的1～5倍。

本發明將待處理的高鹽高有機物廢水由儲水池經管道送入蒸餾釜進行蒸餾處理，蒸餾出的易揮發性有機物經管道進入減壓精餾塔中進行精餾回收處理；蒸餾釜中蒸殘液進入可再生吸附塔中去除廢水中殘余有機物，吸附處理后的廢水經可再生吸附塔出口進入串聯多效蒸發器中進行蒸發結晶除水；蒸發出的水可達標排放，結晶處理后的無機鹽流入物料池中，已達到對高鹽高有機物廢水進行資源化回收利用的目的。由此，本發明進一步請求保護采用上述方法在高鹽高有機物廢水處理中的應用。

本發明與現有技術相比具有以下有益效果或者優點：

本發明提供了一種高鹽高有機物廢水處理裝置及方法，該裝置及方法通過蒸餾處理將高鹽高有機物廢水中的易揮發性有機物蒸餾分離，分離出的易揮發有機物進入減壓精餾塔內進行精餾處理，精餾出的有機物進行回收套用；蒸餾釜內的蒸殘液進入吸附裝置，吸附除去蒸殘液中少量殘余的有機物組分；吸附處理后的無機鹽廢水進行多效蒸發器進行蒸發結晶除水。該裝置及方法實現了對高鹽高有機物廢水的無害化處理，蒸發出的水達到排放標準，還能對此類廢水中的無機鹽進行結晶，得到純度較高無機鹽進行資源化回收。

（發明人：羅大成;閔峰;張博濤;李磊;李王濤;劉浪濤;賀亞峰;劉騫峰）
