申請日2013.07.26

　　公開(公告)日2013.12.18

　　IPC分類號C02F9/02

　　摘要

　　一種選礦系統廢水沉淀池，包括第一水池、第二水池、第三水池、第四水池，第一水池、第二水池、第三水池、第四水池組成了方形框架，第一水池、第二水池、第三水池、第四水池組成的方形框架中心處設有維修井，第一水池上設有排水管一，第二水池上設有排水管二，第三水池上設有排水管三。本實用新型有益的效果是：結構合理，采用四次沉淀的方式將選礦系統排出的廢水完全沉清，廢水中的有害物質被完全消除，避免了廢水污染環境，環保效果好，能夠保護人們的人身健康，并且設置圍欄能夠防止工作人員由于意外掉入廢水沉淀池，保障了工作人員的人身安全，使用效果好，利于推廣。

　　權利要求書

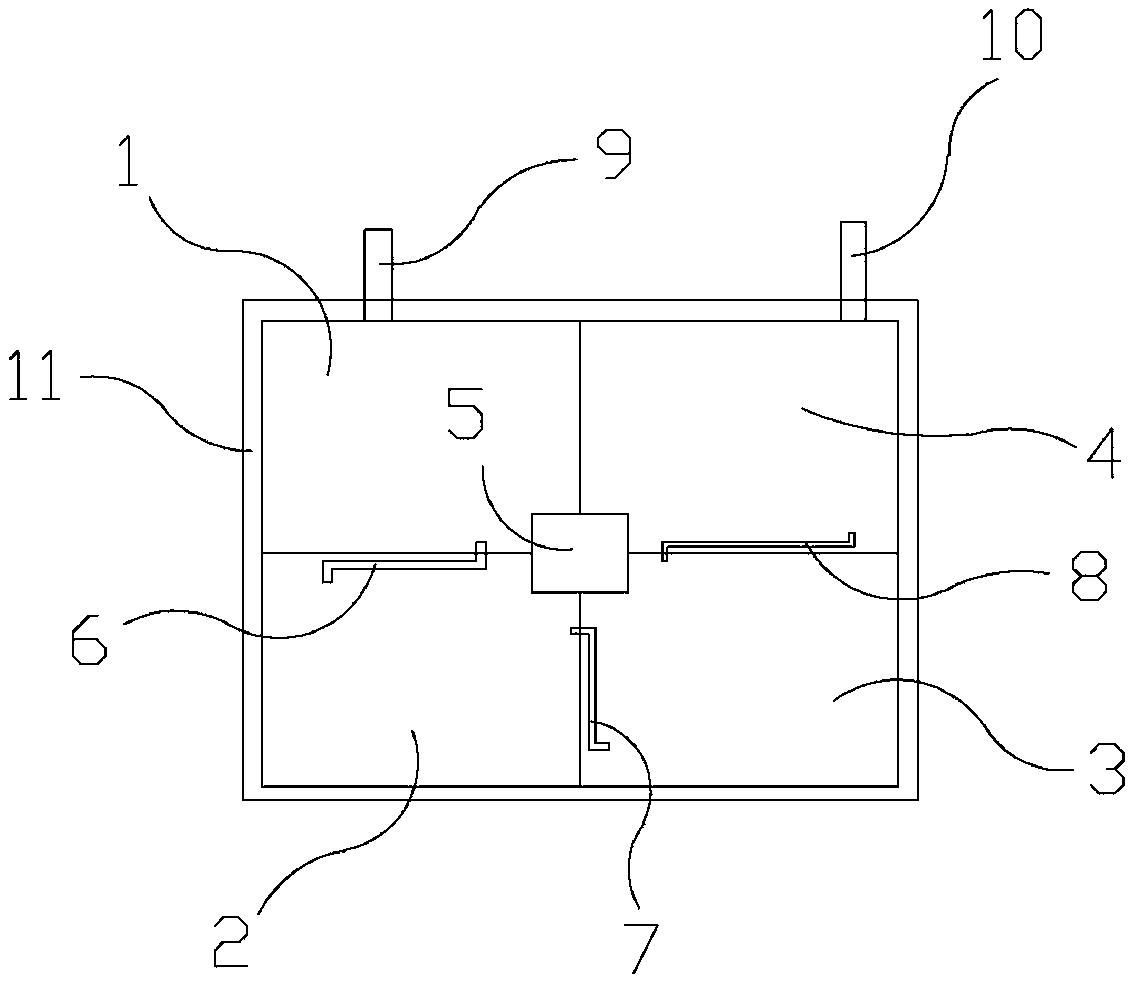

　　1.一種選礦系統廢水沉淀池，其特征在于：包括用于第一次沉淀廢水的第一水池(1)、用于第二次沉淀廢水的第二水池(2)、用于第三次沉淀廢水的第三水池(3)、用于第四次沉淀廢水的第四水池(4)，所述第一水池(1)、第二水池(2)、第三水池(3)、第四水池(4)組成了方形框架，所述第一水池(1)、第二水池(2)、第三水池(3)、第四水池(4)組成的方形框架中心處設有維修井(5)，所述第一水池(1)上設有用于向第二水池(2)排放廢水的排水管一(6)，所述第二水池(2)上設有用于向第三水池(3)排放廢水的排水管二(7)，所述第三水池(3)上設有用于向第四水池(4)排放廢水的排水管三(8)。

　　2.根據權利要求1所述的選礦系統廢水沉淀池，其特征在于：所述第一水池(1)上設有廢水進入管(9)。

　　3.根據權利要求1所述的選礦系統廢水沉淀池，其特征在于：所述第四水池(4)上設有沉清水出水管(10)。

　　4.根據權利要求1所述的選礦系統廢水沉淀池，其特征在于：所述第一水池(1)、第二水池(2)、第三水池(3)、第四水池(4)組成的方形框架周邊設有圍欄(11)。

　　說明書

　　一種選礦系統廢水沉淀池

　　技術領域

　　本實用新型涉及一種廢水處理系統，尤其是一種選礦系統廢水自然沉淀池。

　　背景技術

　　目前，采用浮選方法選別礦物后會產生大量的廢水，這些廢水排放到環境中容易對環境造成嚴重的污染，并且這些廢水會污染選礦地址附近的水源，影響人們的人身健康，因此，就需要專門的沉淀池來處理這些廢水。

　　實用新型內容

　　本實用新型要解決上述現有技術存在的問題，提供一種選礦系統廢水沉淀池，結構合理，能夠沉淀掉選礦廢水中的有害物質，避免了廢水污染環境，能夠保護人們的人身健康，滿足了人們的需求。

　　本實用新型解決其技術問題采用的技術方案：這種選礦系統廢水沉淀池，包括用于第一次沉淀廢水的第一水池、用于第二次沉淀廢水的第二水池、用于第三次沉淀廢水的第三水池、用于第四次沉淀廢水的第四水池，第一水池、第二水池、第三水池、第四水池組成了方形框架，第一水池、第二水池、第三水池、第四水池組成的方形框架中心處設有維修井，第一水池上設有用于向第二水池排放廢水的排水管一，第二水池上設有用于向第三水池排放廢水的排水管二，第三水池上設有用于向第四水池排放廢水的排水管三。這樣設置后，結構合理，使用時，第一水池用于第一次沉淀進入廢水沉淀池的廢水，沉淀后的廢水經由排水管一進入第二水池，第二水池對廢水進行第二次沉淀，沉淀后的廢水經由排水管二進入第三水池，第三水池對廢水進行第三次沉淀，沉淀后的廢水經由排水管三進入第四水池進行第四次沉淀，經過四次沉淀后的廢水沉淀掉了廢水中的有害物質，避免了廢水污染環境，能夠保護人們的人身健康。

　　第一水池上設有廢水進入管。這樣設置后，廢水能夠通過廢水進入管進入第一水池。

　　第四水池上設有沉清水出水管。這樣設置后，經過完全沉淀的廢水能夠經由沉清水出水管排出。

　　第一水池、第二水池、第三水池、第四水池組成的方形框架周邊設有圍欄。這樣設置后，采用圍欄能夠防止工作人員由于意外掉入廢水沉淀池，保障了工作人員的人身安全。

　　本實用新型有益的效果是：本實用新型的選礦系統廢水沉淀池，結構合理，采用四次沉淀的方式將選礦系統排出的廢水完全沉清，廢水中的有害物質被完全消除，避免了廢水污染環境，環保效果好，能夠保護人們的人身健康，并且設置圍欄能夠防止工作人員由于意外掉入廢水沉淀池，保障了工作人員的人身安全，使用效果好，利于推廣。
