申請日2013.09.16

　　公開(公告)日2014.01.15

　　IPC分類號F24J2/20; F24J2/46; B09B3/00; C02F11/12; F26B23/00

　　摘要

　　本發明公開了一種利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是它包括用上層太陽能平板膜片和下層平板膜片制成的密閉箱體，所述上層太陽能平板膜片采用透光的有機薄型膜片或透光的無機薄板制成，與框架四周密閉連接，所述下層平板膜片采用透明或不透明的有機薄型膜片或無機薄板與框架四周密閉連接;所述上層太陽能平板膜片下面設有用來裝餐余垃圾或濕污泥的凹凸形輸送帶，該輸送帶的正面呈凹凸形狀，所述上層太陽能平板膜片的下端設有上層出水口，下層平板膜片的下端設有下層出水口。本發明出水可直接回收利用或排放，干渣可作有機肥農業利用，餐余干渣里榨出的油可回收利用。

　　權利要求書

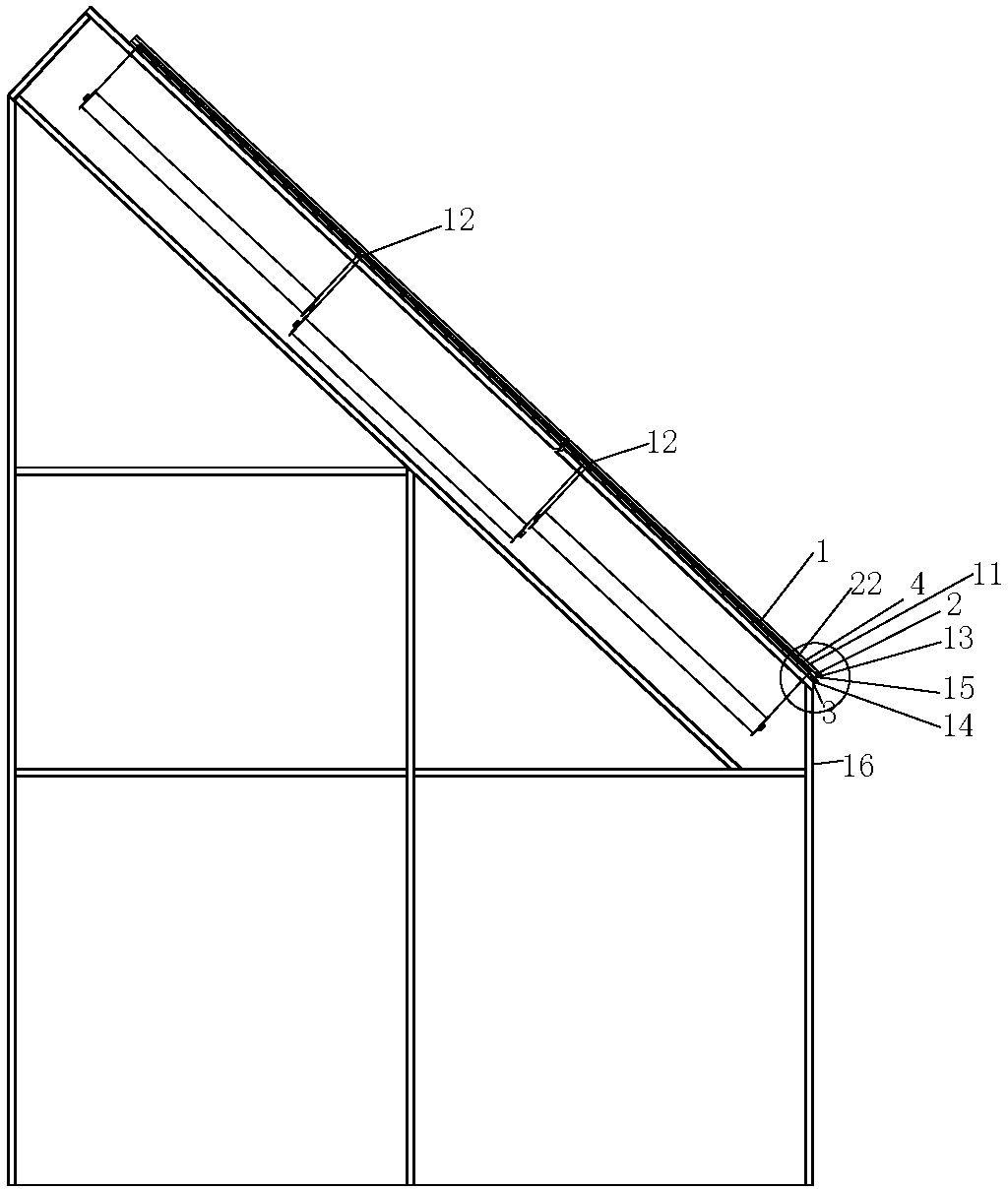

　　1.一種利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是它包括用上層太陽能平板膜片(2)和下層平板膜片(3)制成的密閉箱體(1)，所述上層太陽能平板膜片(2)采用透光的有機薄型膜片或透光的無機薄板制成，與框架四周密閉連接，所述下層平板膜片(3)采用透明或不透明的有機薄型膜片或無機薄板與框架四周密閉連接;所述上層太陽能平板膜片(2)下面設有用來裝餐余垃圾或污泥的凹凸形輸送帶(4)，該輸送帶的正面呈凹凸形狀，反面安裝于凹凸平面輸送導向槽(11)內，在驅動電機(20)的作用下平穩導向運行，所述上層太陽能平板膜片(2)的下端設有上層出水口(13)，下層平板膜片(3)的下端設有下層出水口(14)。

　　2.根據權利要求1所述的利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是所述凹凸形輸送帶(4)正面安裝有布料器(5)，布料器(5)能均勻裝填餐余垃圾或濕污泥(22)于凹凸形輸送帶(4)的凹槽內，所述凹凸形輸送帶(4)由驅動電機(20)帶動的驅動主軸(6)驅動運行。

　　3.根據權利要求2所述的利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是所述凹凸形輸送帶(4)的出料口處設有刮料器(7)，刮料器(7)的下方設有干料收集箱(8)。

　　4.根據權利要求1所述的利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是所述密閉箱體(1)的膜框架用鋼結構制作而成，每片密閉箱體(1)的上、下兩片膜內均設置兩根以上膜中間支撐件(23)支撐膜表面。

　　5.根據權利要求1所述的利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是所述凹凸形輸送帶(4)在驅動軸(6)及輸送帶壓緊軸(9)的壓緊驅動下經由導向輪(17)、漲緊輪(18)的作用后再回到驅動主軸(6)，凹凸形輸送帶(4)的松緊由漲緊調節螺桿(21)自由調節。

　　6.根據權利要求5所述的利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是所述輸送帶壓緊軸(9)和驅動主軸(6)是用剛結構制作而成，外表包襯橡膠。

　　7.根據權利要求5所述的利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是所述輸送帶壓緊軸(9)與平板膜支撐架(16)及驅動主軸(6)彈性壓緊連接。

　　8.根據權利要求1所述的利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是所述凹凸形輸送帶(4)橫向調速運行。

　　9.根據權利要求1所述的利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是所述述密閉箱體(1)內的凹凸形輸送帶(4)由多條輸送帶構成，輸送帶上下之間形成空氣對流槽(12)。

　　10.根據權利要求1所述的利用太陽能平板膜低溫蒸發處理餐廚垃圾或污泥的設備，其特征是所述凹凸形輸送帶(4)與凹凸平面輸送導向槽(11)之間敷設耐熱的塑膠管或耐腐蝕的金屬管，將廢余熱作為輔助熱源用于沒有太陽時處理餐廚垃圾或濕污泥。

　　說明書

　　利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備

　　技術領域

　　本發明屬于一種無害化、低能耗處理餐余垃圾或污泥的先進處理技術領域，具體地說是一種利用太陽能光的熱量在密閉的環境下，低溫蒸發餐余垃圾或污泥里水分的設備，在不用添加任何藥劑的情況下將低溫蒸發出的凝結水循環利用。

　　背景技術

　　目前市場上處理餐余垃圾的工藝大多是高溫油水分離發酵，再經厭氧處理結合及生物接觸氧化處理加藥沉淀等方法處理，經處理后的出水及廢渣很難達標排放或無害化回收;污泥大多采用加藥深度脫水、干化、焚燒或生物降解處理等高投入，難操作，容易產生其它污染的處理方法。這些方法的處理很難穩定達標運行，焚燒過程中也會產生空氣污染，工藝流程長，運行費用高等特點。

　　發明內容

　　本發明的目的就是針對上述情況，提出一種高效節能及運行可靠的利用太陽能低溫蒸發處理餐余垃圾或污泥的平板膜組件。

　　本發明采用的技術方案如下：

　　一種利用太陽能平板膜低溫蒸發處理餐余垃圾或污泥的設備，其特征是它包括用上層太陽能平板膜片和下層平板膜片制成的密閉箱體，所述上層太陽能平板膜片采用透光的有機薄型膜片或透光的無機薄板制成，與框架四周密閉連接，所述下層平板膜片采用透明或不透明的有機薄型膜片或無機薄板與框架四周密閉連接;所述上層太陽能平板膜片下面裝有凹凸形輸送帶，該輸送帶的正面呈凹凸形狀，反面安裝于凹凸平面輸送導向槽內，在驅動電機的作用下平穩導向運行，所述上層太陽能平板膜片的下端設有上層出水口，下層平板膜片的下端設有下層出水口。

　　所述凹凸形輸送帶正面裝有布料器，通過布料器能均勻裝填餐余垃圾或濕污泥于凹凸形輸送帶的凹槽內，凹凸形輸送帶由驅動電機帶動的驅動主軸驅動運行。

　　所述凹凸形輸送帶的出料口處設有刮料器，刮料器的下方設有干料收集箱。

　　所述密閉箱體的膜框架用鋼結構制作而成，每片密閉箱體的上、下兩片膜內均設置兩根以上膜中間支撐件支撐膜面。

　　所述凹凸形輸送帶在驅動軸及輸送帶壓緊軸的壓緊驅動下經由導向輪、漲緊輪的作用后再回到驅動主軸。

　　所述輸送帶壓緊軸和驅動主軸是用鋼結構制作而成，外表包襯橡膠。

　　所述輸送帶壓緊軸與平板膜支撐架及驅動主軸彈性壓緊連接。

　　所述凹凸形輸送帶橫向調速運行。

　　所述密閉箱體內的凹凸形輸送帶由多條輸送帶構成，輸送帶上下之間形成空氣對流槽。

　　本發明的有益效果有：

　　在密閉箱體的空間內利用太陽能光的照射加熱，使餐余垃圾或濕污泥里的水分迅速蒸發冷凝結晶，出水可直接回收利用或排放，干渣可作有機肥農業利用，餐余干渣里榨出的油可回收利用。

　　如在陰雨天及北方寒冷地區可采用余熱或熱泵將熱媒用耐熱的塑膠管或耐腐蝕的金屬管均勻敷設在凹凸形輸送帶及凹凸平面輸送導向槽之間，用溫控器自動控制密閉箱體內的溫度，恒溫低溫蒸發餐余垃圾或污泥里的水分。

　　本發明處理餐余垃圾時可將干的餐余垃圾用榨油機將干餐余垃圾里的油榨出外賣給油脂廠或制作生物柴油銷售，經榨油后的干渣可作為有機肥市場銷售。
