申請日2013.08.23

　　公開(公告)日2013.12.04

　　IPC分類號B01J7/00; C02F1/72; C02F1/50; C02F1/78; C02F1/70

　　摘要

　　本發明涉及一種產生用于處理工業污水的氣體的氣體產生裝置，包括用于產生氣體的罐體，固定罐體的底座，以及設置于罐體上的進氣口及出氣口，所述進氣口通過氣泵依次經過負離子發生器及臭氧發生器接入罐體，并在與所述罐體連接部固定有朝向氣流方向打開的單向閥門，所述罐體底部設有曝氣孔，所述曝氣孔連接至進氣口，所述罐體內盛裝有納米級二氧化鈦溶液，并在罐體內設有至少一個紫外光燈管。本發明可產生具有強氧化性、強還原性的水蒸氣，將該水蒸氣從出氣口接入至污水處理池，對污水中的有毒有害物質進行還原、分解成為無毒物質，反應快捷高效，大大降低了企業污水處理成本，避免了企業偷排污水對環境造成的污染。

　　權利要求書

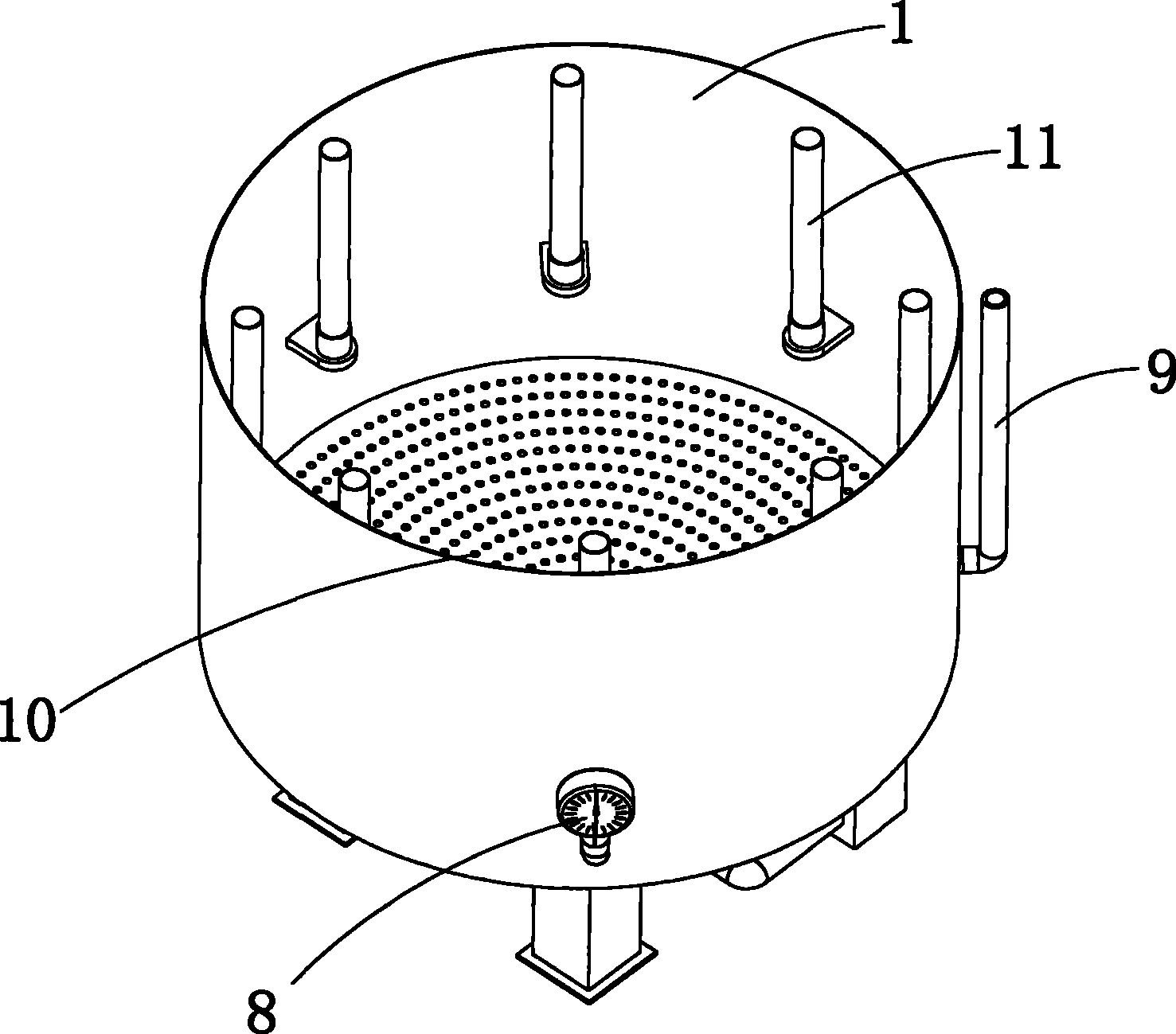

　　1.一種用于工業污水處理的氣體產生裝置，包括用于產生氣體的罐體(1)， 固定罐體(1)的底座(2)，以及設置于罐體(1)上的進氣口(3)及出氣口(4)， 其特征在于：所述進氣口(3)通過氣泵(5)依次經過負離子發生器(6)及臭 氧發生器(7)接入罐體(1)，并在與所述罐體(1)連接部固定有朝向氣流方 向打開的單向閥門，所述罐體(1)底部設有曝氣孔(10)，所述曝氣孔(10) 連接至進氣口(3)，所述罐體(1)內盛裝有納米級二氧化鈦溶液，并在罐體(1) 內設有至少一個紫外光燈管(11)。

　　2.根據權利要求1所述的用于工業污水處理的氣體產生裝置，其特征在于： 所述進氣口(3)連接至罐體(1)的底部。

　　3.根據權利要求1所述的用于工業污水處理的氣體產生裝置，其特征在于： 所述出氣口(4)設于罐體(1)的頂部，其另一端連接至污水處理池。

　　4.根據權利要求1所述的用于工業污水處理的氣體產生裝置，其特征在于： 所述至少一個紫外光燈管(11)固定于所述罐體(1)內壁上。

　　5.根據權利要求1所述的用于工業污水處理的氣體產生裝置，其特征在于： 所述罐體(1)外壁上固定有壓力表(8)。

　　6.根據權利要求1或5所述的用于工業污水處理的氣體產生裝置，其特征 在于：所述罐體(1)外壁上固定有液位桿(9)。

　　說明書

　　一種用于工業污水處理的氣體產生裝置

　　技術領域

　　本發明屬于污水處理技術領域，具體是指一種產生用于處理工業污水的氣 體的氣體產生裝置。

　　背景技術

　　隨著城市人口的增加和工農業生產的發展，工業污水和城市生活用水的排 放量也在日益增加，遠遠超過了環境的自凈能力，使得水體污染日益嚴重，而 且乎遍布全國各地，因此，人們也在努力的消除水污染，各種污水處理方法 和工藝也應運而生。

　　而污水處理中，尤以工業污水的處理難度最大，因為工業污水的種類繁多、 水量變化大、水質濃度高、成分復雜，特別是里面含有的重金屬成分，如果直 接排放，將對環境造成致命的破壞。

　　現有的污水處理工藝一般采用自然沉淀和生物曝氣相結合的方式，根據各 步驟的處理工藝不同，需要設置沉淀池、厭氧池、缺氧池、好氧池、脫氮池、 微曝氣濾池等等，污水需要依次流經上述各個池體來對其中的有害物質進行凈 化處理以達到排放標準，繁瑣的處理工藝導致污水處理效率低下，如果加快污 水流速又無法達到有效的處理效果，同時，設置的多個池體需要較高的使用及 維護成本，導致企業生產成本增加，企業為了增加收益就選擇直接偷排沒有經 過任何處理的污水，給環境造成嚴重的破壞。

　　發明內容

　　針對上述問題，本發明提供一種用于工業污水處理的氣體產生裝置，以實 現對污水快速、有效的凈化處理。

　　本發明采取如下技術手段來實現該目的：一種用于工業污水處理的氣體產 生裝置，包括用于產生氣體的罐體，固定罐體的底座，以及設置于罐體上的進 氣口及出氣口，所述進氣口通過氣泵依次經過負離子發生器及臭氧發生器接入 罐體，并在與所述罐體連接部固定有朝向氣流方向打開的單向閥門，所述罐體 底部設有曝氣孔，所述曝氣孔連接至進氣口，所述罐體內盛裝有納米級二氧化 鈦溶液，并在罐體內設有至少一個紫外光燈管。

　　實現本發明目的的技術方案還進一步包括，所述進氣口連接至罐體的底部。

　　進一步的，所述出氣口設于罐體的頂部，其另一端連接至污水處理池。

　　更進一步的，所述至少一個紫外光燈管固定于所述罐體內壁上。

　　本發明所述一種用于工業污水處理的氣體產生裝置，通過氣泵加壓使罐體 內的溶液變成水蒸氣狀，并在罐體內使納米級的二氧化鈦溶液在紫外光條件下 反應生成羥基自由基，同時該帶有羥基自由基的水蒸氣結合入負離子及臭氧變 成強氧化劑、強還原劑，將該水蒸氣從出氣口接入至污水處理池，對污水中的 有毒有害物質進行還原、分解成為無毒物質，反應快捷高效，大大降低了企業 污水處理成本，避免了企業偷排污水對環境造成的污染。
