申請日2014.10.21

　　公開(公告)日2015.06.10

　　IPC分類號C02F3/28

　　摘要

　　本發明公開一種厭氧折流反應器和滲濾液厭氧處理方法，厭氧折流反應器包括包括進水口、出水口以及位于進水口和出水口之間的多個依次連通的ABR反應室，各ABR反應室具有折流板，兩相鄰的ABR反應室之間設有隔板，折流板一側的流體流向向下，另一側的流體流向向上;進水口用于通入待厭氧處理的滲濾液，出水口用于排出依次經各ABR反應室厭氧處理的滲濾液，各ABR反應室設有單格循環系統，具有與所述ABR反應室連通的進泥口、出泥口以及動力模塊，進泥口位于流體流向向下的區域，出泥口位于流體流向向上的區域，動力模塊提供動力以使污泥由進泥口流入單格循環系統的管路再從出泥口流出，使污泥處于懸浮狀態，從而使?jié)B濾液與污泥充分反映，提高處理效率和效果。

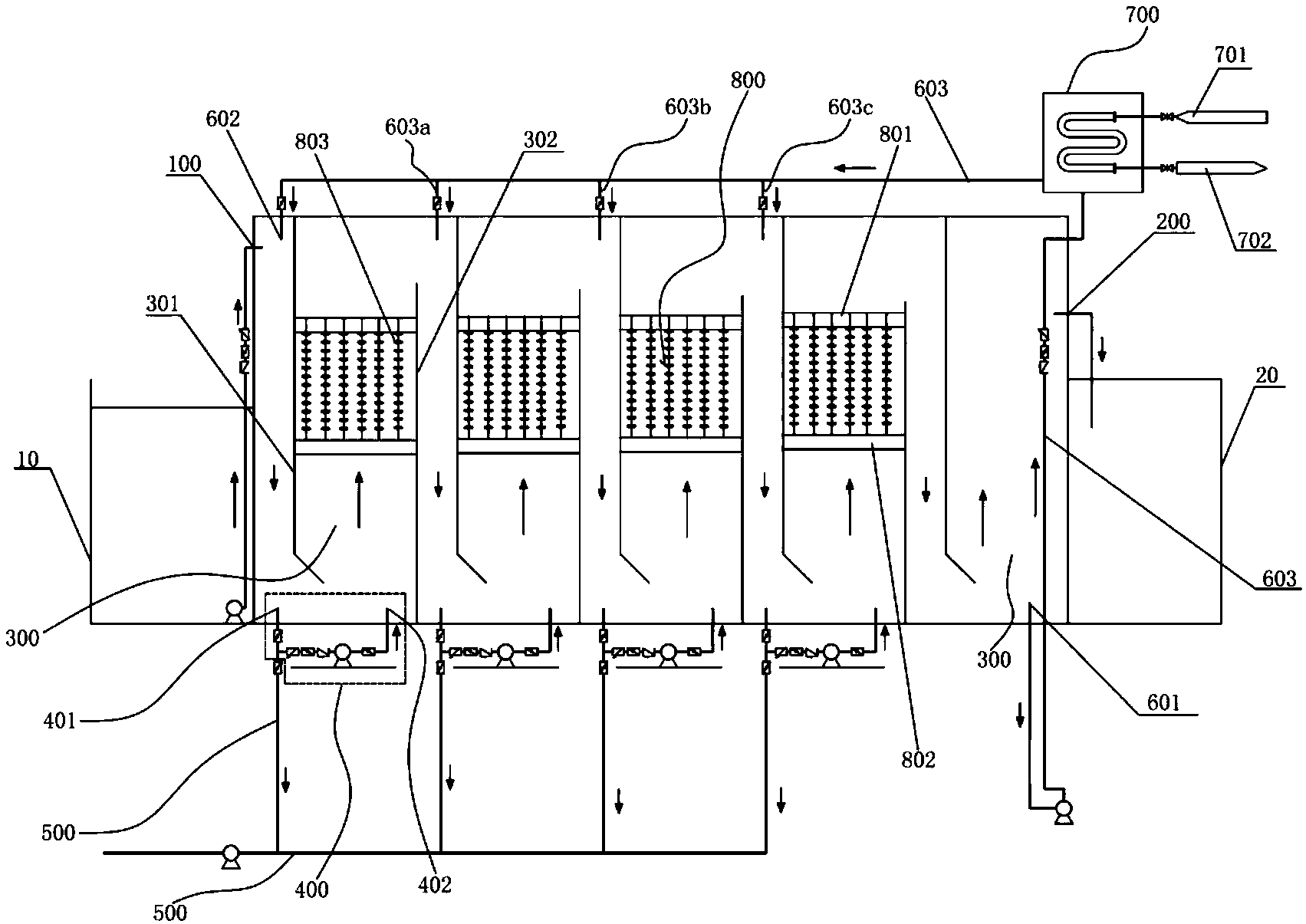

　　權利要求書

　　1.一種厭氧折流反應器，包括進水口、出水口以及位于所述進水口和所述 出水口之間的多個依次連通的ABR反應室，各所述ABR反應室具有折流板， 兩相鄰的所述ABR反應室之間設有隔板，所述折流板一側的流體流向向下，另 一側的流體流向向上;所述進水口用于通入待厭氧處理的滲濾液，所述出水口用 于排出依次經各所述ABR反應室厭氧處理的滲濾液，其特征在于：

　　至少部分所述ABR反應室設有單格循環系統，所述單格循環系統具有與所 述ABR反應室連通的進泥口、出泥口以及動力模塊，所述進泥口位于流體流向 向下的區域，所述出泥口位于流體流向向上的區域，所述動力模塊提供動力以使 所述污泥由所述進泥口流入所述單格循環系統的管路再從所述出泥口流出，以降 低所述污泥在ABR反應室的沉降速度。

　　2.如權利要求1所述的厭氧折流反應器，其特征在于：所述單格循環系統 的管路上設有流量計、止回閥和流量控制閥，所述動力模塊包括泵;通過所述流 量計和所述流量控制閥控制所述單格循環系統內的流體流速，使得所述ABR反 應室的流體上升速度大于0.3mm/s。

　　3.如權利要求1所述的厭氧折流反應器，其特征在于：至少部分所述ABR 反應室設有單格排泥系統，所述單格排泥系統具有排泥管路，所述排泥管路一端 連通至所述ABR反應室底部，另一端通入排泥池，以將所述ABR反應室內的 多余污泥排出至所述排泥池。

　　4.如權利要求1所述的厭氧折流反應器，其特征在于：還包括回流系統， 所述回流系統包括入口端、出口端以及回流管路，所述入口端位于最末一格所述 ABR反應室內，所述出口端位于所述進水口處，以使所述回流系統通過所述回 流管路向所述進水口端輸送回流污泥，并且所述回流污泥達到所述進水口處的方 向與進水的水流方向一致。

　　5.如權利要求4所述的厭氧折流反應器，其特征在于：所述回流管路具有 多個分別連通至至少部分所述ABR反應室的回流支路，以將所述回流污泥分別 通入至少部分所述ABR反應室，形成與所述ABR反應室的流體流向一致的分 格回流。

　　6.如權利要求5所述的厭氧折流反應器，其特征在于：所述回流系統的所 述入口端位于最末一格所述ABR反應室的底部，通過泵將所述回流污泥抽入所 述回流管路，并使所述回流污泥從各所述ABR反應室頂部流入。

　　7.如權利要求5或6任一項所述的厭氧折流反應器，其特征在于：所述回 流管路和各所述回流支路上均設有流量控制閥，所述回流管路上還設有流量計和 止回閥;通過所述流量計和所述流量控制閥控制所述單格循環系統內的流體流 速，使得所述ABR反應室的流體上升速度大于0.3mm/s。

　　8.如權利要求4所述的厭氧折流反應器，其特征在于：還包括溫度控制系 統，用于使通過所述回流管路的所述回流污泥溫度保持在30～38℃內;所述溫度 控制系統包括換熱器以及所述換熱器兩端的熱源入口、熱源出口，所述回流管路 經由所述換熱器，使得所述回流污泥的溫度得以改變。

　　9.一種滲濾液厭氧處理方法，在一厭氧折流反應器中進行，所述厭氧折流 反應器包括進水口、出水口以及位于所述進水口和所述出水口之間的多個依次連 通的ABR反應室，其特征在于：

　　包括以下步驟：

　　S1、向各所述ABR反應室中通入污泥，將所述滲濾液從所述進水口通入所 述厭氧折流反應器的第一格所述ABR反應室中;其中，所述污泥中含有厭氧微 生物;

　　S2、使所述滲濾液依次流過各所述ABR反應室，以與各所述ABR反應室 中的厭氧微生物發生反應而進行逐級厭氧處理，直至最末一格所述ABR反應室 而從所述出水口排出;在所述厭氧處理過程中，同時分別對各所述ABR反應室 中的所述污泥進行循環攪拌，使污泥保持懸浮狀態。

　　10.如權利要求9所述的方法，其特征在于：還包括以1:6的回流比從最末一 格所述ABR反應室中抽取回流污泥，分別回送至各所述ABR反應室以及所述 進水口處，形成單格回流;

　　所述步驟S1還包括將控制所述回流污泥的溫度為30～38℃。

　　說明書

　　厭氧折流反應器及滲濾液厭氧處理方法

　　技術領域

　　本發明涉及滲濾液處理技術領域，尤其涉及一種滲濾液厭氧處理方法，以及 用于對滲濾液進行厭氧處理的厭氧折流反應器。

　　背景技術

　　現階段滲濾液的厭氧處理多采用ABR(Anaerobic Baffled Reactor，厭氧折流 反應器)，即通過污泥中厭氧微生物與滲濾液充分混合并產生強烈的生化反應， 以分解污染物。但是傳統的ABR在實際應用中存在一些問題：水量偏小的情況 下，折板外側水流上升速度難以超過0.3mm/s，致使污泥的沉降速度大于 0.3mm/s，容易造成底部沉泥;反應器在長期的使用過程中，難免會有大量無效 污泥沉積在反應池底部，若不及時將無效污泥排出，容易造成ABR系統的癱瘓， 然而，如果系統進水量偏小，污泥沉降速度過快，難以通過自流進入下一格并通 過尾部排泥系統排出。

　　發明內容

　　在ABR反應池內，滲濾液與厭氧微生物反應過程中，若污泥沉降速度過快， 則滲濾液與厭氧微生物的接觸減少，反應不夠充分，導致滲濾液處理效果不理想。

　　本發明的主要目的在于提出一種厭氧折流反應器，以解決現有技術存在的滲 濾液厭氧反應不夠充分，滲濾液處理效果不理想的技術問題。

　　本發明提出的厭氧折流反應器的技術方案如下：

　　一種厭氧折流反應器，包括進水口、出水口以及位于所述進水口和所述出水 口之間的多個依次連通的ABR反應室，各所述ABR反應室具有折流板，兩相 鄰的所述ABR反應室之間設有隔板，所述折流板一側的流體流向向下，另一側 的流體流向向上;所述進水口用于通入待厭氧處理的滲濾液，所述出水口用于排 出依次經各所述ABR反應室厭氧處理的滲濾液，至少部分所述ABR反應室設 有單格循環系統，所述單格循環系統具有與所述ABR反應室連通的進泥口、出 泥口以及動力模塊，所述進泥口位于流體流向向下的區域，所述出泥口位于流體 流向向上的區域，所述動力模塊提供動力以使所述污泥由所述進泥口流入所述單 格循環系統的管路再從所述出泥口流出，以降低所述污泥在ABR反應室的沉降 速度。在ABR實際使用中，進水口的水量偏小的情況下，各ABR反應室內流 體上升速度難以超過0.3mm/s，致使污泥顆粒的沉降速度過快，高于0.3mm/s， 導致污泥與滲濾液的接觸時間短，接觸面積小，反應過程不夠充分，處理效果下 降;同時，容易造成底部沉泥。本方案中的厭氧折流反應器，在ABR反應室內 單獨設置單格循環系統，使得單格ABR反應室內的污泥能夠在反應過程中不停 地循環，最大限度地使污泥顆粒處于懸浮狀態，降低污泥顆粒沉降速度，同時起 到攪拌作用，使得污泥與滲濾液長時間大面積接觸，進行充分的厭氧反應，提升 滲濾液厭氧處理效果和處理效率。

　　優選地，所述單格循環系統的管路上設有流量計、止回閥和流量控制閥，所 述動力模塊包括泵;通過所述流量計和所述流量控制閥控制所述單格循環系統內 的流體流速，使得所述ABR反應室的流體上升速度大于0.3mm/s。在流量計的 流量指示作用下，通過流量控制閥調整流量的大小，使得ABR反應室的流體上 升速度在單格循環系統的作用下，能夠保證大于0.3mm/s;止回閥防止流體反方 向流動，使得流量計和流量控制閥的控制能更加精確。

　　優選地，至少部分所述ABR反應室設有單格排泥系統，所述單格排泥系統 具有排泥管路，所述排泥管路一端連通至所述ABR反應室底部，另一端通入排 泥池，以將所述ABR反應室內的多余污泥排出至所述排泥池。當厭氧折流反應 器的進水量偏小的情況下，污泥顆粒沉降速度過快，污泥很難通過自流進入下一 格ABR反應室，簡單的尾部排泥系統難以達到排盡剩余污泥的目的，而本方案 中增設單格排泥系統，當ABR反應室內污泥沉積過多需要去除，或污泥處理效 果變差需要更換污泥時，采用單格排泥系統，最大化減少單格剩余污泥的過量沉 積，為有效污泥提供更多的空間，以達到更理想的厭氧處理效率和處理效果。

　　優選地，還包括回流系統，所述回流系統包括入口端、出口端以及回流管路， 所述入口端位于最末一格所述ABR反應室內，所述出口端位于所述進水口處， 以使所述回流系統通過所述回流管路向所述進水口端輸送回流污泥，并且所述回 流污泥到達所述進水口處時的流向與進水的流向一致。當厭氧折流反應器的進水 量較小時，折流板一側的水流上升速度也較小，難以超過0.3mm/s，致使污泥顆 粒的沉降速度過快，高于0.3mm/s，導致污泥與滲濾液的接觸時間短，接觸面積 小，反應過程不夠充分，處理效果下降，為此，增設回流來加大進水量，從而可 以加快水流上升速度，使得污泥顆粒不過快沉積，與滲濾液更加充分地反應。

　　優選地，所述回流管路具有多個分別連通至至少部分所述ABR反應室的回 流支路，以將所述回流污泥分別通入至少部分所述ABR反應室，形成與所述ABR 反應室的流體流向一致的分格回流。在總回流(即直接回流到所述進水口處)的 基礎上，配以通過回流支路實現的單格回流，不僅從進水口處增大整體的水流速 度，也保證了回流污泥能在單格ABR反應室合理分配，并避免了單格大量沉積 剩余污泥的現象發生。

　　優選地，所述回流系統的所述入口端位于最末一格所述ABR反應室的底部， 通過泵將所述回流污泥抽入所述回流管路，并使所述回流污泥從各所述ABR反 應室頂部流入。從ABR反應室頂部通入回流污泥，能夠最大程度起到增大流速 的作用。

　　優選地，所述回流管路和各所述回流支路上均設有流量控制閥，所述回流管 路上還設有流量計和止回閥;通過所述流量計和所述流量控制閥控制所述單格循 環系統內的流體流速，使得所述ABR反應室的流體上升速度大于0.3mm/s。通 過流量控制閥、流量計和止回閥能更方便、準確地控制回流量，因此，能夠通過 增大回流比來增加進水量，從而提高水流速度。

　　優選地，還包括溫度控制系統，用于使通過所述回流管路的所述回流污泥溫 度保持在30～38℃內;所述溫度控制系統包括換熱器以及所述換熱器兩端的熱源 入口、熱源出口，所述回流管路經由所述換熱器，使得所述回流污泥的溫度得以 改變。通過溫度控制系統控制回流污泥的溫度在30～38℃內，滿足厭氧所需要控 制的適宜溫度，更好的提高了厭氧微生物的活性，能夠更快地調試污泥以滿足當 前反應環境，更快地進入反應過程，避免了厭氧折流反應器因污泥溫度較低而導 致的啟動慢的缺點。

　　總之，本發明的厭氧折流反應器在處理滲濾液的過程中，與現有技術相比至 少具有以下有益效果：通過單格污泥循環，提高污泥的懸浮程度，使污泥最大程 度處于懸浮狀態，從而更加充分地與滲濾液發生反應，來提高對滲濾液的處理效 率、優化處理效果，對滲濾液中的污染物去除率達到80%，相比現有技術的最優 情況(去除率70%)，有了顯著提高。

　　本發明還提供一種滲濾液厭氧處理方法，通過在ABR反應室中設單格污泥 循環，來提高污泥與滲濾液反應的充分性，從而提高處理效率和處理效果。方案 如下：

　　一種滲濾液厭氧處理方法，在一厭氧折流反應器中進行，所述厭氧折流反應 器包括進水口、出水口以及位于所述進水口和所述出水口之間的多個依次連通的 ABR反應室，所述方法包括以下步驟：

　　S1、向各所述ABR反應室中通入污泥，將所述滲濾液從所述進水口通入所 述厭氧折流反應器的第一格所述ABR反應室中;其中，所述污泥中含有厭氧微 生物;

　　S2、使所述滲濾液依次流過各所述ABR反應室，以與各所述ABR反應室 中的厭氧微生物發生反應而進行逐級厭氧處理，直至最末一格所述ABR反應室 而從所述出水口排出;在所述厭氧處理過程中，同時分別對各所述ABR反應室 中的所述污泥進行循環，使污泥保持懸浮狀態。

　　優選地，還包括以1:6的回流比從最末一格所述ABR反應室中抽取回流污 泥，分別回送至各所述ABR反應室以及所述進水口處，形成單格回流;所述步 驟S1還包括將控制所述回流污泥的溫度為30～38℃。
