公開(公告)日2015.04.08
IPC分類號C02F9/08; C02F9/02
摘要
本實用新型公開了一種魚類增殖放流站循環水處理塔以及處理系統，屬于水利水電工程領域，提供一種結構更加簡單，運行和維護更加方便，同時可提高凈化后的水中溶解氧的含量的魚類增殖放流站循環水處理塔;通過在處理塔內設置的第一篩板、填料過濾層、沸石流化床層、第二篩板等實現對廢水的凈化處理。同時通過向沸石流化床層送入空氣，在提高流化效果的同時還可提高水中溶解氧的含量;另外還可設置溶鹽池，方便對沸石進行再生操作。本實用新型可以提高污水凈化效果，降低設備占地面積，提高凈化后水中的溶解氧的含量，并且方便運行和維護，簡化對沸石的再生操作，提高再生效率。
權利要求書
1.魚類增殖放流站循環水處理塔，其特征在于：所述處理塔由下至上依次包括泥渣收集區(61)、第一篩板(62)、填料過濾層(63)、沸石流化床層(64)、第二篩板(65);在第一篩板(62)的下方，并且位于泥渣收集區(61)的上方設置有廢水入口(601);在第二篩板(65)的上方設置有凈水出口(602);在泥渣收集區(61)的底部設置有污水排放口(603);在沸石流化床層(64)的底部設置有空氣入口(604)。
2.如權利要求1所述的魚類增殖放流站循環水處理塔，其特征在于：所述泥渣收集區(61)的底部為錐形結構，所述污水排放口(603)連接到上述錐形結構的錐尖(611)上。
3.如權利要求1所述的魚類增殖放流站循環水處理塔，其特征在于：沸石流化床層(64)的底部為錐形結構，所述空氣入口(604)連接到上述錐形結構的錐尖(641)上。
4.如權利要求1所述的魚類增殖放流站循環水處理塔，其特征在于：所述填料過濾層(63)內的填料為石英砂與沸石組成的混合物料。
5.如權利要求1所述的魚類增殖放流站循環水處理塔，其特征在于：沸石流化床層(64)內的填料為塑料懸浮小球(7)，并且在塑料懸浮小球(7)上設置有沸石材料層(73)。
6.如權利要求5所述的魚類增殖放流站循環水處理塔，其特征在于：所述填料為塑料懸浮小球(7)由多塊翅片(71)組成，在每塊翅片(71)的內部為塑料層(72)，在塑料層(72)的表面上設置有沸石材料層(73)。
7.如權利要求1至6中任一項所述的魚類增殖放流站循環水處理塔，其特征在于：在第二篩板(65)的上方設置有溶鹽池(66)，在溶鹽池(66)內設置有攪拌器(67);溶鹽池(66)的底部設置有配水器(68);所述配水器(68)的出口(681)穿過第二篩板(65)后與沸石流化床層(64)內的填料對應。

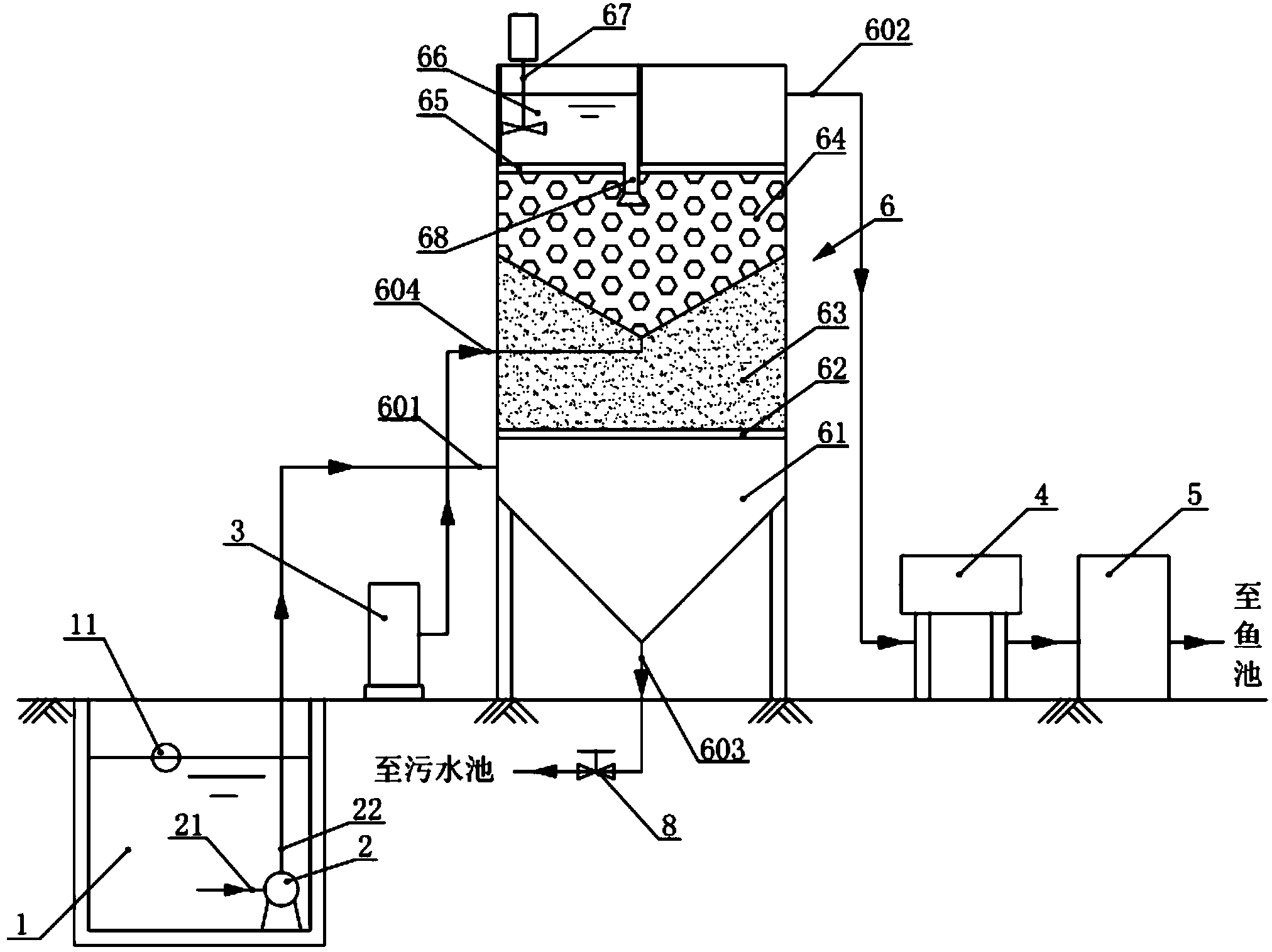

8.魚類增殖放流站循環水處理系統，其特征在于：包括上述權利要求1至7中任一項所述的魚類增殖放流站循環水處理塔，還包括集水池(1)、廢水泵(2)、鼓風機(3)、消毒器(4)、冷暖型熱泵(5)、污水池和魚池;廢水泵(2)的入水口(21)與集水池(1)連通，其出水口(22)與處理塔(6)上的廢水入口(601)連通;所述鼓風機(3)與處理塔(6)上的空氣入口(604)連通;處理塔(6)上的凈水出口(602)依次與消毒器(4)和冷暖型熱泵(5)串連，并最終與魚池連通;所述污水排放口(603)與污水池連通。
9.如權利要求8所述的魚類增殖放流站循環水處理系統，其特征在于：在集水池(1)內設置有液位控制儀(11);所述消毒器(4)為紫外消毒器。
10.如權利要求8所述的魚類增殖放流站循環水處理系統，其特征在于：在污水排放口(603)與污水池之間的管路上設置有閥門(8)。
說明書
魚類增殖放流站循環水處理塔以及處理系統
技術領域
本實用新型涉及水利水電工程領域，尤其涉及一種魚類增殖放流站循環水處理塔以及處 理系統。
背景技術
近年來，我國的水電工程建設進入高峰期，但是電站閘、壩的建設將原有魚類分隔為上 下兩個群體，使其不能進行遺傳基因的交流，削弱了種群的生存力，另外，在社會各界對水 電工程生態環境保護的關注度日益增加的趨勢下，大型水電工程在建設和運行過程中產生的 環境和生態破壞已成為社會關注熱點，其環境和生態保護措施的實施直接關系到工程的整體 形象，甚至制約工程的建設與運行。為了保護水生生態，同時也是為了落實《中華人民共和 國漁業法》、《中華人民共和國水法》等法律法規的要求，目前很多水電工程都要求設置魚類 增殖放流站。其目的是通過增殖放流原有自然河流中的重點、珍稀魚類，盡可能減小工程建 設對水生生態的破壞。
魚類增殖放流站主要采取三種養殖模式，即循環水養殖模式、流水養殖模式和靜水池塘 養殖模式，由于水電工程魚類增殖放流站工程多處于高山峽谷地帶，由于沒有充足的水源， 很多魚類增殖放流站都采用循環水或者流水與循環水結合的運行方式。由于魚類養殖棄水中 有魚類代謝物質以及餌料等物質的排出，會產生懸浮物(SS)，化學需氧量(COD)、氨氮、總 磷、細菌、原生/后生動物等污染物質。因此，循環水養殖模式并不是對養魚棄水進行一個簡 單的循環回用，而是一種通過物理、化學、生物學等手段對魚類增殖放流站生產廢水水質進 行處理，達到養殖用水可循環利用的半封閉或全封閉、高度集約化的生產方式。但是國內針 對魚類增殖放流站循環水處理系統的分析研究目前基本處于空白階段，只有專門的漁業養殖 廢水水質(主要特點是密集型養殖，污染物濃度高)及相關處理工藝的介紹，水電工程魚類增 殖放流站多養殖珍稀魚類和重點經濟性魚類，養殖要求較高，密度低，污染物產生量也較低， 有別于普通漁業養殖。這就造成很多魚類增殖放流站循環水處理設計工藝也沒有實質依據。
目前魚類增殖放流站多參照漁業廢水處理方式，采用多級過濾+多級生物+消毒+溫控處理 的方法。通過過濾去除懸浮物(SS)和較大的原生/后生動物等，通過生物處理去除化學需氧量 (COD)、氨氮、總磷等，通過消毒去除細菌，增氧機增氧，最終通過溫控處理使水達到一個 適合魚類養殖的溫度，返回魚池循環利用。另外沸石也廣泛用于漁業廢水處理行業，由于沸 石具有較大的表面吸附力和離子交換能力，能有效的去處水中氨氮、總磷等物質，漁業中多 采用投加沸石粉或者設置沸石過濾設備的方法改善養殖用水水質。漁業養殖沸石需要定期將 沸石取出專門用鹽水浸泡再重新投入使用。
以上現有技術中存在的不足主要有以下幾個方面：
(1)處理單元較多，每個處理單元都有一個獨立箱體，占地面積大;
(2)多采用多級過濾和多級生物處理方法，一般適用于高密度養殖的漁業用水，運行 維護較為復雜。對于低污染的水電工程魚類增殖放流站養殖用水不需要如此多的 處理工序;
(3)直接投加沸石粉或設置沸石過濾設備，沸石與水的接觸時間較短，反應不充分， 污染物去處效果不理想;
(4)漁業養殖行業采用漁業養殖沸石再生需要將沸石取出專門用鹽水浸泡，需耗費人 力，通常要在沸石過濾器旁邊，設置專門的溶鹽池，增大占地面積;
(5)僅采用沸石處理，對化學需氧量(COD)的去除效率不高;
(6)循環凈化后的水中溶解氧(DO)的含量通常較低。
實用新型內容
本實用新型解決的技術問題是提供一種結構更加簡單，運行和維護更加方便，同時可提 高凈化后水中溶解氧(DO)的含量的魚類增殖放流站循環水處理塔;以及采用此處理塔組成 的魚類增殖放流站循環水處理系統。
本實用新型解決其技術問題所采用的技術方案是：魚類增殖放流站循環水處理塔，所述 處理塔由下至少依次包括泥渣收集區、第一篩板、填料過濾層、沸石流化床層、第二篩板; 在第一篩板的下方，并且位于泥渣收集區的上方設置有廢水入口;在第二篩板的上方設置有 凈水出口;在泥渣收集區的底部設置有污水排放口;在沸石流化床層的底部設置有空氣入口。
進一步的是：所述泥渣收集區的底部為錐形結構，所述污水排放口連接到上述錐形結構 的錐尖上。
進一步的是：沸石流化床層的底部為錐形結構，所述空氣入口連接到上述錐形結構的錐 尖上。
進一步的是：所述填料過濾層內的填料為石英砂與沸石組成的混合物料。
進一步的是：沸石流化床層內的填料為塑料懸浮小球，并且在塑料懸浮小球上設置有沸 石材料層。
進一步的是：所述填料為塑料懸浮小球由多塊翅片組成，在每塊翅片的內部為塑料層， 在塑料層的表面上設置有沸石材料層。
進一步的是：在第二篩板的上方設置有溶鹽池，在溶鹽池內設置有攪拌器;溶鹽池的底 部設置有配水器;所述配水器的出口穿過第二篩板后與沸石流化床層內的填料對應。
采用上述魚類增殖放流站循環水處理塔組成的魚類增殖放流站循環水處理系統，還包括 集水池、廢水泵、鼓風機、消毒器、冷暖型熱泵、污水池和魚池;廢水泵的入水口與集水池 連通，其出水口與處理塔上的廢水入口連通;所述鼓風機與處理塔上的空氣入口連通;處理 塔上的凈水出口依次與消毒器和冷暖型熱泵串連，并最終與魚池連通;所述污水排放口與污 水池連通。
進一步的是：在集水池內設置有液位控制儀;所述消毒器為紫外消毒器。
進一步的是：在污水排放口與污水池之間的管路上設置有閥門。
本實用新型的有益效果是：本實用新型所述的魚類增殖放流站循環水處理塔可代替現有 技術中的級過濾和多級生物處理設備，其整個結構更加簡單，占地面積少，同時也可使整個 循環水處理系統得到簡化，并且其運行和維護也更加方便。另外，采用了流化床工藝使廢水 與沸石的接觸更全面，處理效果更好，同時流化床兼有了曝氣增氧作用，可提高凈化后的水中溶解氧(DO)的含量，可謂一舉兩得;進一步還通過設置溶鹽池等實現沸石的再生措施， 使得對沸石的再生操作更加簡便;流化床層內的填料還可采用在塑料懸浮小球上設置沸石材 料層的結構，其可形成一層生物膜，能有效去除COD等有機物，進一步提高對廢水的凈化效 果。
