申請日2014.10.21
公開(公告)日2015.03.25
IPC分類號B01D53/00; B01D50/00; B01D53/04; B01D53/18
摘要
本實用新型公開了一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置，包括依次連接的熱交換水箱，一級冷卻水箱、二級冷卻水箱、水霧脫硫塔，水簾脫硫塔、旋流板塔;所述水霧脫硫塔的底部設置有用于輸入廢氣的進氣口和用于排放污水的排水口并且在頂部設置有用于輸出廢氣的排氣口和用于噴出水霧的水霧脫硫裝置;所述水簾脫硫塔的底部設置有用于輸入廢氣的進氣口和用于排放污水的排水口并且在頂部設置有用于輸出廢氣的排氣口和用于噴出水簾的水簾脫硫裝置;在水簾脫硫塔內的中部還從上至下依次設置有活性碳脫硫?qū)雍湍咎棵摿驅?在所述旋流板塔的底部設置有排水口并且該排水口與用于沉淀固體雜質的沉淀池連接。
權利要求書

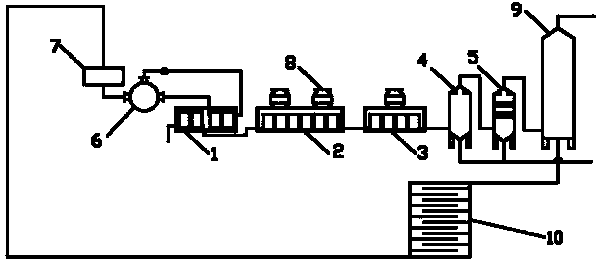

1.一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置，其特征在于;包括依次連接的熱交換水箱(1)，一級冷卻水箱(2)、二級冷卻水箱(3)、水霧脫硫塔(4)，水簾脫硫塔(5)、旋流板塔(9);其中在所述的熱交換水箱(1)內設置有兩組浸沒于水中的不相連的蛇形盤管，其中一組蛇形盤管輸入廢氣并輸出到一級冷卻水箱(2)中，另一組蛇形盤管與保溫軟水箱(6)循環連接并由水泵驅動軟水在該兩者之間循環流動構成軟水加熱循環系統;所述一級冷卻水箱(2)和二級冷卻水箱(3)內設置有若干匝相連的浸沒于水中的用于輸送并冷卻廢氣的蛇形盤管;所述水霧脫硫塔(4)的底部設置有用于輸入廢氣的進氣口和用于排放污水的排水口并且在頂部設置有用于輸出廢氣的排氣口和用于噴出水霧的水霧脫硫裝置(41);所述水簾脫硫塔(5)的底部設置有用于輸入廢氣的進氣口和用于排放污水的排水口并且在頂部設置有用于輸出廢氣的排氣口和用于噴出水簾的水簾脫硫裝置(51);在水簾脫硫塔(5)內的中部還從上至下依次設置有活性碳脫硫?qū)?52)和木炭脫硫?qū)?53);在所述旋流板塔(9)的底部設置有排水口并且該排水口與用于沉淀固體雜質的沉淀池(10)連接，所述沉淀池(10)內設置有多個用于降低水流速度的隔板。
2.根據權利要求1所述的一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置，其特征在于;還包括與所述沉淀池(10)出水口連接的將水處理成軟水并輸入保溫軟水箱(6)的軟水處理器(7)。
3.根據權利要求1所述的一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置，其特征在于;所述熱交換水箱(1)內的兩組蛇形盤管分別由若干匝相連的蛇形盤管構成。
4.根據權利要求1所述的一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置，其特征在于;還包括分別安裝在所述一級冷卻水箱(2)和二級冷卻水箱(3)頂部的用于對該兩者內部的水進行冷卻的冷卻塔(8)。
說明書
一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置
技術領域
本實用新型涉及蒸壓釜設備技術領域，尤其涉及一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置。
背景技術
蒸壓釜又稱蒸養釜、壓蒸釜，是一種體積龐大、重量較重的大型壓力容器。蒸壓釜用途十分廣泛，大量應用蒸壓釜蒸壓釜于加氣混凝土砌塊、混凝土管樁、灰砂磚、煤灰磚、微孔硅酸鹽板、新型輕質墻體材料、保溫石棉板、高強度石膏等建筑材料的蒸壓養護，在釜內完成CaO-Si02-H2O的水熱反應。
由蒸壓釜產生的廢氣大多含有難聞的硫化氫成分，硫化氫的氣味難聞而且還會嚴重地污染大氣。例如按長30.5m直徑2m的小型蒸壓釜計每釜填充需蒸壓的產品后其空容積為約65立方米。以年產1千萬平方米的水泥平板計，(需6個蒸壓釜)在不經任何處理情況下每天會排放485立方米不良?xì)怏w污染環境和影響工廠員工健康。如何處理這些由蒸壓釜產生的廢氣成了很多企業為之困擾的事情。
發明內容
本實用新型的目的在于針對以上問題提供能夠有效處理含硫廢氣，減小其對大氣污染的一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置。
為了實現以上效果，本實用新型采用的技術方案是：一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置，包括依次連接的熱交換水箱，一級冷卻水箱、二級冷卻水箱、水霧脫硫塔，水簾脫硫塔、旋流板塔;其中在所述的熱交換水箱內設置有兩組浸沒于水中的不相連的蛇形盤管，其中一組蛇形盤管輸入廢氣并輸出到一級冷卻水箱中，另一組蛇形盤管與保溫軟水箱循環連接并由水泵驅動軟水在該兩者之間循環流動構成軟水加熱循環系統;所述一級冷卻水箱和二級冷卻水箱內設置有若干匝相連的浸沒于水中的用于輸送并冷卻廢氣的蛇形盤管;所述水霧脫硫塔的底部設置有用于輸入廢氣的進氣口和用于排放污水的排水口并且在頂部設置有用于輸出廢氣的排氣口和用于噴出水霧的水霧脫硫裝置;所述水簾脫硫塔的底部設置有用于輸入廢氣的進氣口和用于排放污水的排水口并且在頂部設置有用于輸出廢氣的排氣口和用于噴出水簾的水簾脫硫裝置;在水簾脫硫塔內的中部還從上至下依次設置有活性碳脫硫?qū)雍湍咎棵摿驅?在所述旋流板塔的底部設置有排水口并且該排水口與用于沉淀固體雜質的沉淀池連接，所述沉淀池內設置有多個用于降低水流速度的隔板。
本實用新型提供的一種用于消除蒸壓釜廢氣不良?xì)馕兜难b置中的熱交換水箱、一級冷卻水箱和二級冷卻水箱能對來自蒸壓釜的高溫高壓廢氣進行冷卻，降低其溫度和壓力從而降低了廢氣在本裝置中的流速更有利于后續對廢氣進行處理;尤其是熱交換水箱，在熱交換水箱內還有一組構成軟水加熱循環的蛇形盤管，該組蛇形盤管能通過熱交換水箱內的水與另一組輸送廢氣的蛇形盤管進行熱交換從而加熱該組蛇形盤管內的軟水，這不僅能有效回收利用了廢氣中的廢熱還更有地對廢氣進行冷卻。
水霧脫硫塔和水簾脫硫塔能分別通過其中的水霧脫硫裝置和水簾脫硫裝置對廢氣進行水洗處理，這能進一步對廢氣進行冷卻同時能去除廢氣中的顆粒成分和可溶于水的成分，尤其是廢氣中難聞的硫化氫成分可溶于水中并從排水口中排出。在水簾脫硫塔內的木炭脫硫?qū)雍突钚蕴济摿驅幽芪綇U氣中的可吸附成分，同時在水簾脫硫裝置的配合下木炭脫硫?qū)雍突钚蕴济摿驅游降奈镔|(zhì)可被不斷被水沖走使木炭脫硫?qū)雍突钚蕴济摿驅拥哪荛L時間保持吸附效果。
旋流板塔能去除廢氣中的懸浮顆粒以及水蒸氣，其中旋流板塔的出水口與沉淀池連接，沉淀池中的隔板能減緩水流速度促進廢水中固定雜質沉淀。
進一步，還包括與所述沉淀池出水口連接的將水處理成軟水并輸入保溫軟水箱的軟水處理器。
進一步，所述熱交換水箱內的兩組蛇形盤管分別由若干匝相連的蛇形盤管構成。技術人員可通過實際情況調節各蛇形盤管組中蛇形盤管的匝數。
進一步，還包括分別安裝在所述一級冷卻水箱和二級冷卻水箱頂部的用于對該兩者內部的水進行冷卻的冷卻塔。冷卻塔能冷卻一級冷卻水箱和二級冷卻水箱內的水，使水溫一致保持較低水平從而保持冷卻水箱的冷卻效果。
