申請日2014.10.21

　　公開(公告)日2015.03.25

　　IPC分類號E03C1/122; E03D1/38; E03C1/284

　　摘要

　　存水彎外移馬桶結構，包括馬桶本體，所述馬桶本體上設有便池和水箱，所述馬桶本體內設有與便池連接的垂直排污管，所述垂直排污管的出口連接有90°彎頭，所述90°彎頭的另一端連接有第一水平排水管，所述第一水平排水管的另一端連接有存水彎，所述存水彎的另一端連接有第二水平排水管。本實用新型是一種污水不會飛濺到人體、節約沖洗水、不會堵塞的存水彎外移馬桶結構，安裝工藝比原來簡單方便，排污排水為節水型、安全型，解決飛濺缺點，360度任意移動位置安裝，便于用戶自己維護、疏通，沖水排污效果更好。


　　權利要求書

　　1. 一種存水彎外移馬桶結構，包括馬桶本體，所述馬桶本體上設有便池和水箱，其特征在于：所述馬桶本體內設有與便池連接的垂直排污管，所述垂直排污管的出口連接有90°彎頭，所述90°彎頭的另一端連接有第一水平排水管，所述第一水平排水管的另一端連接有存水彎，所述存水彎的另一端連接有第二水平排水管。

　　2.根據權利要求1所述的存水彎外移馬桶結構，其特征在于：所述第一水平排水管與存水彎之間設有三通，所述三通的上端為檢修口。

　　3.根據權利要求1或2所述的存水彎外移馬桶結構，其特征在于：所述馬桶本體上設有副沖排水管，所述90°彎頭的底部設有第一副沖排水管接口，所述副沖排水管的一端通過閥門與水箱相連，另一端與第一副沖排水管接口相連。

　　4.根據權利要求1或2所述的存水彎外移馬桶結構，其特征在于：所述馬桶本體上設有副沖排水管，所述存水彎的底部設有第二副沖排水管接口，所述副沖排水管的一端通過閥門與水箱相連，另一端與第二副沖排水管接口相連。

　　5.根據權利要求1或2所述的存水彎外移馬桶結構，其特征在于：所述馬桶本體上設有副沖排水管，所述90°彎頭的底部設有第一副沖排水管接口，所述存水彎的底部設有第二副沖排水管接口，所述副沖排水管的一端通過閥門與水箱相連，另一端分別與第一副沖排水管接口、第二副沖排水管接口相連。

　　說明書

　　存水彎外移馬桶結構

　　技術領域

　　本實用新型涉及一種馬桶，特別是涉及一種家庭及公共衛生間使用的存水彎外移馬桶結構。

　　背景技術

　　目前，家庭及公共衛生間使用的馬桶的便池的排污入口都設置在馬桶本體中間底部，排污管道采用虹吸管結構，在便池底部保留有一部分存水，即水封，起防臭的作用，在方便時，由于便池底部的水封水裸露，容易飛濺到人體上，極不衛生，而且采用虹吸彎管結構，沖洗時需要大量的水才能產生虹吸作用，虹吸彎管結構工藝復雜，容易堵塞，一旦堵塞，需要專業疏通人員、疏通工具處理，維修極不方便。

　　實用新型內容

　　本實用新型所要解決的技術問題是，提供一種污水不會飛濺到人體、節約沖洗用水、維護方便、不會堵塞的存水彎外移馬桶結構。

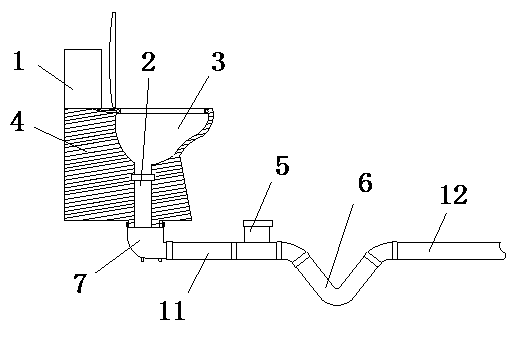

　　本實用新型解決其技術問題所采用的技術方案是：一種存水彎外移馬桶結構，包括馬桶本體，所述馬桶本體上設有便池和水箱，所述馬桶本體內設有與便池連接的垂直排污管，所述垂直排污管的出口連接有90°彎頭，所述90°彎頭的另一端連接有第一水平排水管，所述第一水平排水管的另一端連接有存水彎，所述存水彎的另一端連接有第二水平排水管。

　　進一步，所述第一水平排水管與存水彎之間設有三通，所述三通的上端為檢修口。

　　進一步，所述馬桶本體上設有副沖排水管，所述90°彎頭的底部設有第一副沖排水管接口，所述副沖排水管的一端通過閥門與水箱相連，另一端與第一副沖排水管接口相連。

　　進一步，所述馬桶本體上設有副沖排水管，所述存水彎的底部設有第二副沖排水管接口，所述副沖排水管的一端通過閥門與水箱相連，另一端與第二副沖排水管接口相連。

　　進一步，所述馬桶本體上設有副沖排水管，所述90°彎頭的底部設有第一副沖排水管接口，所述存水彎的底部設有第二副沖排水管接口，所述副沖排水管的一端通過閥門與水箱相連，另一端分別與第一副沖排水管接口、第二副沖排水管接口相連。

　　所述第一副沖排水管接口和第二副沖排水管接口最好有一定傾斜角度，避免污物堵塞出口，外接進水管直徑大，彎頭、存水彎的內部出水口直徑小，壓強作用下，出水口的噴射力增強，沖洗、助推效果更好。

　　本實用新型在馬桶本體內設有與便池連接的垂直排污管，垂直排污管外接一個存水彎水封裝置，使用時污物直接進入垂直管道，馬桶本體沖水將污物從垂直排污管經90°彎頭、第一水平排水管到存水彎，再到第二水平排水管進入排污主管，用很少的水就能完成沖洗。檢查口用于檢修維護第一水平排水管和存水彎及后面的連接管路，便于疏通，而且還可以用作地漏，處理地表水，由于在存水彎的前面，檢查口作為地漏的時候通過防返溢處理，杜絕了冒水于地面，存水彎有效地防止了返臭。當打開按鈕開關之后，水箱同時給正副水路供水，正沖水路沖洗便池的同時，副沖水路也開始工作，兩個副沖進水口在使用時，可以單獨或者聯動同時沖水，作用在于有效助推管道水流速度，加大沖力，快速完成排污過程，避免彎頭處粘底、沉積、堵塞，有超強的管道自潔功能。

　　本實用新型馬桶結構，馬桶本體的尺寸、款式與現有市場的馬桶一樣，使用方法一樣。

　　與現有技術相比，本實用新型的有益效果是：

　　1、衛生型：由于在馬桶本體內設有與便池連接的垂直排污管，便池內底部不會存有污水，在大便時糞便直接進入管道，污水不會飛濺到人體上，使用衛生。

　　2、節水型：污物、污水在沖洗過程中直接排到排水管內，減小了其阻力，每次1升水就可以完成合格的沖洗過程，其節水能力超過原來的80%以上，沖洗排污能力提高20倍，完全不用設置衛生紙簍，不堵、不臭，水封深度可調高調低，超過國家標準，改變水封深度來改變水封水的容積，可以使水封達到最佳效果。由于存水彎的容積在1升左右，沖洗水、污物進入存水彎的阻力很小，清、污水的中和水很少，所以節水。

　　3、管路自潔型：聯動或者單一的副沖裝置，可以使污物的運輸管路的特殊部位不粘底、不結垢、不沉積，整個結構系統自潔功能超強，免后期服務的麻煩。

　　本實用新型結構簡單，無任何麻煩的機械裝置，不需要售后服務，制造成本低廉，淘汰了傳統馬桶使用法蘭連接的安裝工藝，有效解決法蘭接口老化漏水、漏氣，馬桶底座四周滲漏，返臭，很好地解決了傳統馬桶安裝過程中需要移位安裝就必須增加移位器的麻煩，本產品360度任意移動位置安裝，滿足了個性化裝修的需要，存水彎外移之后，設置中段高位側面檢查口，便于用戶自己可以在檢查口前后左右清通、疏通維護管道，解決了傳統馬桶一旦堵塞，需要專業疏通人員、專業疏通工具才能解決問題的麻煩。

　　綜上所述，本實用新型是一種污水不會飛濺到人體、節約用水、不易堵塞的水封外移馬桶，安裝工藝比原來簡單方便，排污排水為節水型、安全型，沖水效果更好。
