申請日2014.10.21

　　公開(公告)日2015.04.08

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種污泥離心脫干機，包括一滾筒，所述滾筒的底部安裝有一電機，電機的電機軸朝上，電機軸的上端固定安裝一轉軸，開口端安裝一料斗，所述轉軸的中間設有一凸部，所述轉軸外側面設有一個以上的過濾槽，所述過濾槽的末端一側面設有一容納腔，正對該容納腔的過濾槽另一端開口，所述滾筒的底部下端開設有一與外界相通的排泥槽。污泥從上端料斗內加入，污泥進入到中間凸部，通過圓錐狀的凸面將污泥分配到各個過濾槽內，通過電機的旋轉產生離心力將水甩出，當內部水分甩干后，控制電機反向旋轉，此時被排水后的污泥從過濾槽的另一端開口處排出，再落入到排泥槽排出，實現一次過濾，解決不能連續過濾工作效率低的情況。


　　權利要求書

　　1.一種污泥離心脫干機，其特征在于：包括一滾筒，所述滾筒的底部安裝 有一電機，電機的電機軸朝上，電機軸的上端固定安裝一轉軸，所述轉軸的上 端延伸至滾筒上端外部，所述轉軸中間呈空心結構，所述轉軸的上端為開口端， 開口端安裝一料斗，所述轉軸的中間設有一凸部，所述凸部呈圓錐狀，位于凸 部下端的轉軸內部呈實心結構，所述轉軸外側面設有一個以上的過濾槽，所述 過濾槽內部空心并與轉軸內部相通，所述過濾槽的進口端下端面與凸部的底部 開口端相平齊，所述過濾槽的末端一側面設有一容納腔，正對該容納腔的過濾 槽另一端開口，所述滾筒的底部下端開設有一與外界相通的排泥槽，位于滾動 的一側邊設有一出水口，所述排泥槽的下端面開口端安裝一蓋板，通過蓋板實 現排泥槽的密封。

　　2.根據權利要求1所述的污泥離心脫干機，其特征在于：所述過濾槽的底 面開設有一滑槽，所述滑槽呈傾斜狀，滑槽面朝容納腔一側。

　　3.根據權利要求1所述的污泥離心脫干機，其特征在于：所述過濾槽與轉 軸間向下傾斜75度。

　　4.根據權利要求1所述的污泥離心脫干機，其特征在于：所述容納腔的側 壁開設有一個以上的用于濾水用的小孔。

　　說明書

　　一種污泥離心脫干機

　　技術領域

　　本實用新型涉及一種污泥離心脫干機。

　　背景技術

　　污泥在運輸時，需要對其進行水分脫干，然后再進行運輸帶走。現有的脫 干機，在脫水時，污泥被脫水后，需要將需要從脫干機內取出，中間的步驟較 多，效率大大降低，且整體的脫干機結構復雜，制作復雜，成本高，因此還有 很多需要改進之處。

　　發明內容

　　本實用新型所要解決的技術問題是提供一種結構簡單、脫水效率高、泥漿 處理快的污泥離心脫干機。

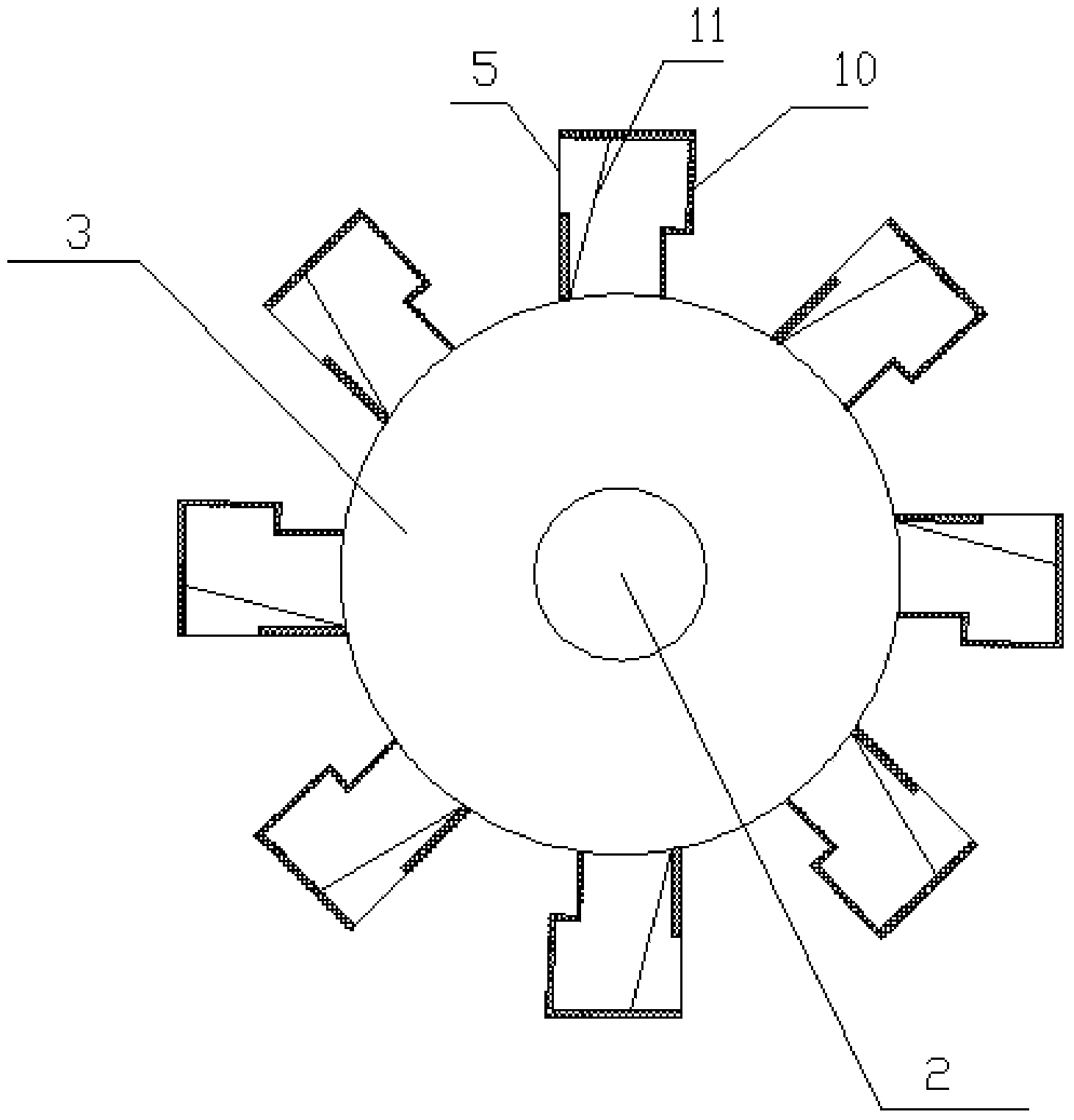

　　本實用新型是通過以下技術方案來實現的：一種污泥離心脫干機，包括一 滾筒，所述滾筒的底部安裝有一電機，電機的電機軸朝上，電機軸的上端固定 安裝一轉軸，所述轉軸的上端延伸至滾筒上端外部，所述轉軸中間呈空心結構， 所述轉軸的上端為開口端，開口端安裝一料斗，所述轉軸的中間設有一凸部， 所述凸部呈圓錐狀，位于凸部下端的轉軸內部呈實心結構，所述轉軸外側面設 有一個以上的過濾槽，所述過濾槽內部空心并與轉軸內部相通，所述過濾槽的 進口端下端面與凸部的底部開口端相平齊，所述過濾槽的末端一側面設有一容 納腔，正對該容納腔的過濾槽另一端開口，所述滾筒的底部下端開設有一與外 界相通的排泥槽，位于滾動的一側邊設有一出水口，所述排泥槽的下端面開口 端安裝一蓋板，通過蓋板實現排泥槽的密封。

　　作為優選的技術方案，所述過濾槽的底面開設有一滑槽，所述滑槽呈傾斜 狀，滑槽面朝容納腔一側。

　　作為優選的技術方案，所述過濾槽與轉軸間向下傾斜75度。

　　作為優選的技術方案，所述容納腔的側壁開設有一個以上的用于濾水用的 小孔。

　　本實用新型的有益效果是：污泥從上端料斗內加入，污泥進入到中間凸部， 通過圓錐狀的凸面將污泥分配到各個過濾槽內，通過電機的旋轉產生離心力將 水甩出，當內部水分甩干后，控制電機反向旋轉，此時被排水后的污泥從過濾 槽的另一端開口處排出，再落入到排泥槽排出，實現一次過濾，解決不能連續 過濾工作效率低的情況。
