申請日2013.09.16

　　公開(公告)日2014.02.19

　　IPC分類號F16J15/46; F16J13/02

　　摘要

　　一種水處理系統中承壓裝置用的人孔密封結構，為了解決現有承壓裝置的密封性和可靠性較差的技術問題，采用的技術方案是密封結構包括與承壓裝置罐體固定連接的法蘭盤、借助鎖緊結構與法蘭盤密封鎖緊的蓋體，關鍵是：在所述的法蘭盤上開設有密封凹槽，密封凹槽內設置有密封圈。技術效果是大大提高了承壓裝置的密封性和可靠性，使承壓裝置可以更加安全、高效、穩定地運行。鎖緊結構與螺栓鎖緊相比，大大降低了工作人員的勞動強度，提高了工作效率。用戶可以根據自己的需求選擇不同形狀、不同材質的密封圈，其中V型的密封圈密封性最好。

　　權利要求書

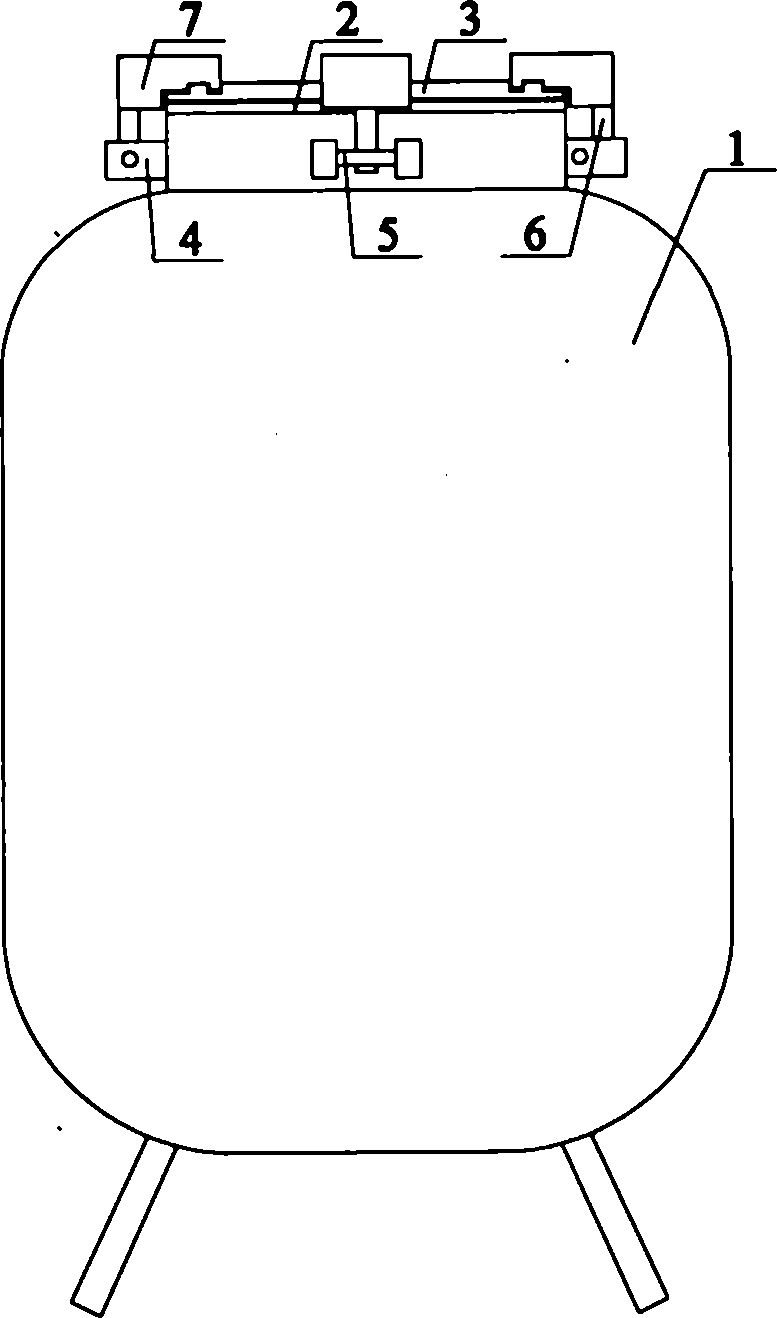

　　1.一種水處理系統中承壓裝置用的人孔密封結構，包括與承壓裝置罐 體(1)固定連接的法蘭盤(2)、借助鎖緊結構與法蘭盤(2)密封鎖緊的 蓋體(3)，其特征在于：在所述的法蘭盤(2)上開設有密封凹槽，密封凹 槽內設置有密封圈(8)。

　　2.根據權利要求1所述的一種水處理系統中承壓裝置用的人孔密封結 構，其特征在于：所述的密封圈(8)的截面形狀為方型、或V型、或圓型。

　　3.根據權利要求1所述的一種水處理系統中承壓裝置用的人孔密封結 構，其特征在于：所述的鎖緊結構包括與承壓裝置罐體(1)固定連接的定 位板(4)、與定位板(4)固定連接轉軸(5)、穿通轉軸(5)與轉軸(5) 形成轉動配合的調節螺栓(6)、與調節螺栓(6)固定連接的卡座(7)，蓋 體(3)上配套開設有卡槽，法蘭盤(2)和蓋體(3)借助卡座(7)和卡 槽密封鎖緊。

　　說明書

　　一種水處理系統中承壓裝置用的人孔密封結構

　　技術領域

　　本實用新型屬于水處理設備技術領域，涉及到一種密封結構，特別是 一種水處理系統中承壓裝置用的人孔密封結構。

　　背景技術

　　在水處理系統中，承壓裝置起著至關重要的作用，為了使水處理過程 順利進行，承壓裝置要時刻處于密封狀態，現有承壓裝置的密封結構是在 法蘭盤和蓋體之間放置密封墊片，然后利用螺栓鎖緊。當內部壓力很大時 容易將密封墊片頂起，這樣就起不到密封作用，使得承壓裝置的密封性和 可靠性較差，而且鎖緊螺栓時費時費力，增加了工作人員的勞動強度，影 響了工作效率。

　　發明內容

　　本實用新型的目的是為了解決現有承壓裝置的密封性和可靠性較差的 技術問題，為了解決這個問題，我們設計了一種水處理系統中承壓裝置用 的人孔密封結構，將密封圈嵌入到密封凹槽內，壓力越大密封性越好，大 大提高了承壓裝置的密封性和可靠性，使承壓裝置可以更加安全、高效、 穩定地運行。

　　本實用新型所采用的具體技術方案是：一種水處理系統中承壓裝置用 的人孔密封結構，包括與承壓裝置罐體固定連接的法蘭盤、借助鎖緊結構 與法蘭盤密封鎖緊的蓋體，關鍵是：在所述的法蘭盤上開設有密封凹槽， 密封凹槽內設置有密封圈。

　　本實用新型的有益效果是：在法蘭盤上開設密封凹槽，將密封圈嵌入 到密封凹槽內，壓力越大密封性越好，大大提高了承壓裝置的密封性和可 靠性，使承壓裝置可以更加安全、高效、穩定地運行。這種鎖緊結構與螺 栓鎖緊相比，大大降低了工作人員的勞動強度，提高了工作效率。密封圈 的截面形狀為方型、或V型、或圓型，材質為天然橡膠、或硅橡膠、或三 元乙丙橡膠，用戶可以根據自己的需求選擇不同形狀、不同材質的密封圈， 其中V型的密封圈密封性最好。
