申請日2013.09.16

　　公開(公告)日2014.02.12

　　IPC分類號C02F3/32; C02F3/34; C02F3/28

　　摘要

　　本實用新型涉及農村用的生活污水凈化設備，特別是一種可以解決農村污水直接排放導致污染環境問題的三層結構污水凈化槽。針對廣大農村地區缺乏簡單易行、成本低的污水處理設備，使大量生活污水隨意排放入周邊河流、水塘污染環境，危害人體健康的技術問題，本實用新型提供了一種三層結構污水凈化槽，包括一個頂面敞口的槽體，其側壁上部開有排水孔，其特征是所述的槽體內腔中自上而下依次設置植物層、吸附層和碎石層，植物層由可漂浮的浮水植物組成，吸附層由生物漂帶組成，碎石層由鋪設在槽體內腔底面上的碎石堆砌組成。本實用新型結構簡單，投資小、見效快，使用過程不耗能無需動力驅動，操作簡單，可以徹底改變農村生活污水不能達標排放的現狀。

　　權利要求書

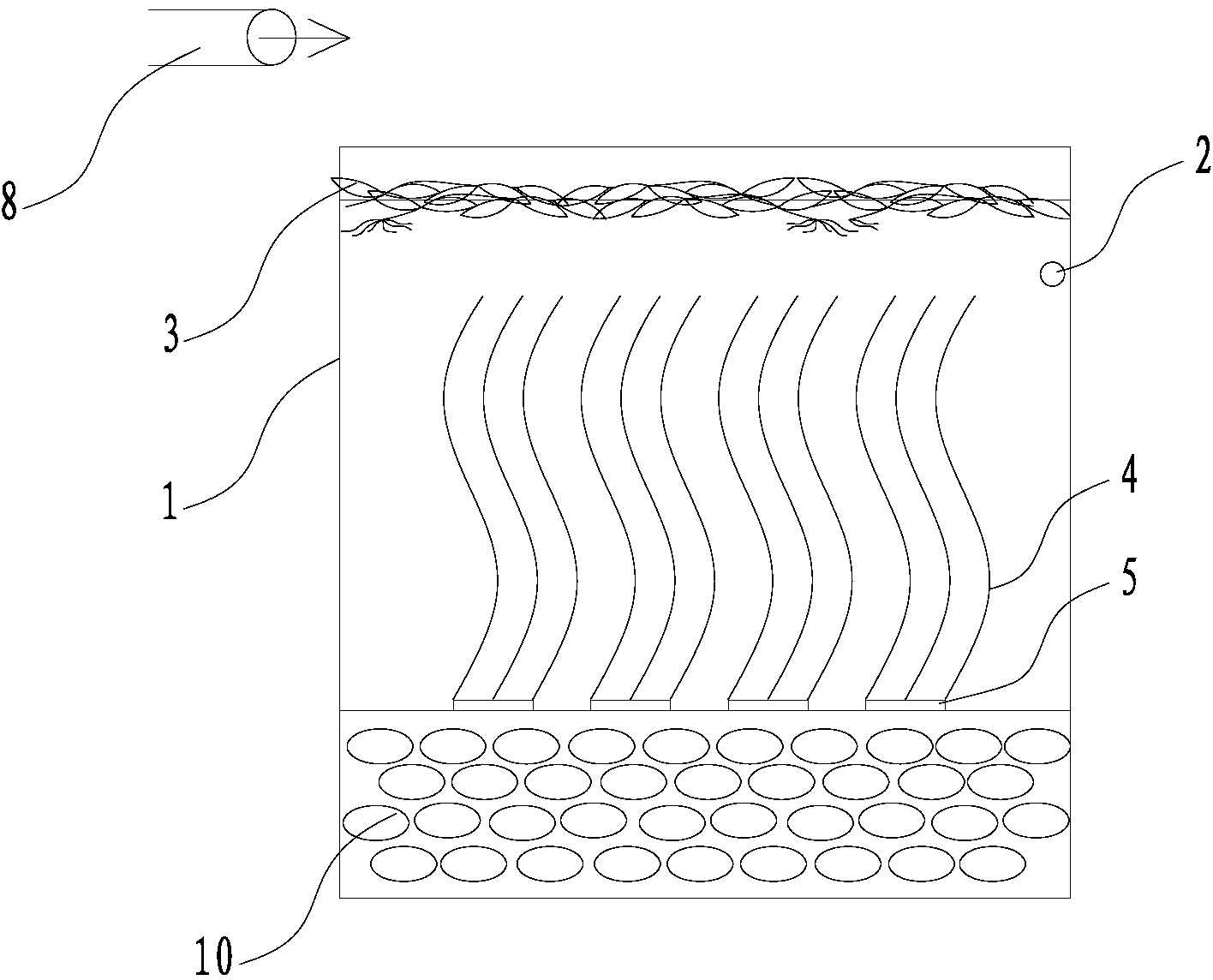

　　1.三層結構污水凈化槽，包括一個頂面敞口的槽體(1)，其側壁上部開有排水孔(2)，其特征是所述的槽體(1)內腔中自上而下依次設置植物層(3)、吸附層和碎石層(10)，植物層(3)由可漂浮的浮水植物組成，吸附層由生物漂帶(4)組成，碎石層(10)由鋪設在槽體內腔底面上的碎石堆砌組成。

　　2.根據權利要求1所述的三層結構污水凈化槽，其特征是所述的生物漂帶(4)多根成一組接于一個配重件(5)上，所述配重件(5)呈環形，多根生物漂帶(4)的一端沿周向均布環繞連于配重件(5)上。

　　3.根據權利要求1或2所述的三層結構污水凈化槽，其特征是所述的槽體(1)中設有垂直交叉的隔板(6)將槽體內(1)腔分隔成四個以上的隔腔(7)，所述隔板(6)上開有過水孔(9)使得各個隔腔(7)之間串聯形成一個水流依次通過的流道，以使水流能夠依次通過各個隔腔(7)后從槽體(1)側壁上部的排水孔(2)流出。

　　4.根據權利要求3所述的三層結構污水凈化槽，其特征是所述的隔腔(7)數量為六個且尺寸規格相同，隔板(6)上開有過水孔(9)使得各個隔腔(7)之間串聯形成一個蛇形的流道，以使水流能夠呈蛇形依次通過各個隔腔(7)后從槽體(1)側壁上部的排水孔(2)流出。

　　5.根據權利要求4所述的三層結構污水凈化槽，其特征是所述的過水孔(9)由隔板(6)上擇一開通的高位孔或低位孔組成，所述高位孔位于隔板(6)的上部，低位孔位于隔板(6)下部并和碎石層(10)高度對應。

　　6.根據權利要求5所述的三層結構污水凈化槽，其特征是所述的槽體(1)和隔板(6)為玻璃鋼制成的一體結構。

　　說明書

　　三層結構污水凈化槽

　　技術領域

　　本實用新型涉及農村用的生活污水凈化設備，特別是一種可以解決農村污水直接排放導致污染環境問題的三層結構污水凈化槽。

　　背景技術

　　隨意排放生活污水造成周邊環境污染的問題在中國農村地區十分常見，由于農村的生活污水水量小、排放分散、日變化系數大、有機物濃度高，還含有一定量的氮、磷且基本不含重金屬和有毒有害物質，加上相對城市完善的污水收集處理體系而言，農村地區的管網覆蓋率低，缺乏系統收集和輸送生活污水的管道，很多地方只能直接排放進入生活地附近的河流或者水塘，因此更易污染周邊環境，日積月累還會影響人的身體健康。人工濕地和土地滲濾雖然能夠有效控制出水的氮和磷，但是長期運行，其中介質易發生堵塞，從而影響氮和磷的去除效果。此外，由于農村地區的經濟基礎薄弱，人們知識文化水平普遍不高、操作管理能力較弱，那些結構復雜龐大、投資巨大的工業水處理凈化設備更無法在農村地區推廣應用。

　　實用新型內容

　　本實用新型要解決的技術問題和提出的技術任務是解決廣大農村地區缺乏簡單易行、成本低的污水處理設備，使得大量生活污水隨意排放入周邊河流、水塘污染環境，危害人體健康的技術問題，提供一種三層結構污水凈化槽，所述凈化槽結構簡單、操作方便，后期維護管理也很方便。

　　本實用新型解決技術問題采用的技術方案：三層結構污水凈化槽，包括一個頂面敞口的槽體，其側壁上部開有排水孔，其特征是所述的槽體內腔中自上而下依次設置植物層、吸附層和碎石層，植物層由可漂浮的浮水植物組成，吸附層由生物漂帶組成，碎石層由鋪設在槽體內腔底面上的碎石堆砌組成。通過在一個敞口槽體中自上而下設置植物層、吸附層、碎石層來凈化農村日常排放的生活污水，上層植物層由能夠漂浮在水面上的浮水植物組成，由于浮水植物為植物體懸浮水上或只有葉片浮生水面的植物，浮水植物可以吸收污水中的營養鹽類，改善水質指標，提高水體透明度，實現強化凈化污水的目的;生物漂帶可以使污水中的碳、氮、磷吸附在其上，然后通過漂帶上附著的微生物大量繁殖過程中可以將前述碳、氮、磷進行分解，讓污水在吸附、分解、沉淀中充分凈化;碎石層由碎石堆砌鋪設而成，碎石如鵝卵石堆砌形成一個過濾層提供厭氧微生物需要的生活環境，通過厭氧微生物分解污水中的有機物，除去糞尿和廢水中的有機物，最后從排水孔流出的水質能夠穩定達到城鎮污水處理廠污染物排放標準。所述生物漂帶可優選采用在先專利號200820083807.6“水質凈化過濾生物吸附漂帶”。本實用新型結構簡單，投資小、見效快，使用過程中不耗能無需動力驅動，操作簡單，每戶家庭都可以單獨安裝使用，能夠徹底改變農村生活污水不能達標排放的現狀，有效提升農村生活環境、保護農村水資源;后期維護管理方便，生物漂帶和浮水植物可以很方便進行更換，碎石層只要定期沖洗即可;槽體內種植的浮水植物還具有景觀效果好，可有效改善農村的生態環境，生態效益極為顯著，適宜在廣大農村地區推廣與應用。使用可以將本實用新型埋于預先挖好的坑中地埋使用，接污水管架在槽體上方向槽體內排放生活污水。

　　作為對上述技術方案的進一步完善和補充，本實用新型采用如下技術措施，所述的生物漂帶多根成一組接于一個配重件上，所述配重件呈環形，多根生物漂帶的一端沿周向均布環繞連于配重件上。配重件的作用是錨固生物漂帶，使生物漂帶能夠停留在原位而不會隨污水任意流動，確保槽體中安放的生物漂帶有規律的放置，避免漂帶在槽體中局部集中影響凈化效果;配重件呈環形，多根生物漂帶可以很方便的與配重件捆綁連接。

　　所述的槽體中設有垂直交叉的隔板將槽體內腔分隔成四個以上的隔腔，所述隔板上開有過水孔使得各個隔腔之間串聯形成一個水流依次通過的流道，以使水流能夠依次通過各個隔腔后從槽體側壁上部的排水孔流出。通過垂直交叉的隔板將槽體內腔分隔成多個隔腔，加上隔板上的開孔使得隔腔串聯成水流依次通過的流道，在有限槽體空間內分隔多個串聯的隔腔以形成依序排列的多個凈化區層層過渡凈化，提高凈化效果。使用時生活污水流入，從流道的第一個隔腔開始沿著流道向后依次流過串聯的各個隔腔，最后從槽體側壁上部的排水孔流出，生活污水依次在這些凈化區停留凈化，排放達到環保要求。

　　所述的隔腔數量為六個且尺寸規格相同，隔板上開有過水孔使得各個隔腔之間串聯形成一個蛇形的流道，以使水流能夠呈蛇形依次通過各個隔腔后從槽體側壁上部的排水孔流出。

　　所述的過水孔由隔板上擇一開通的高位孔或低位孔組成，所述高位孔位于隔板的上部，低位孔位于隔板下部并和碎石層高度對應。流道途徑的各相鄰隔腔之間的隔板上的過水孔只能是高位孔或者低位孔，由于低位孔的高度位于隔板下部和碎石層高度對應，通過高低位不同的過水孔，可以使污水在沿蛇形流道流動凈化的同時還相對碎石層上下流動，利用碎石層作進一步的過濾凈化。

　　所述的槽體和隔板為玻璃鋼制成的一體結構。玻璃鋼制作一體結構的槽體和隔板，輕便牢固，方便運輸，制造容易、成本低。

　　本實用新型結構簡單，投資小、見效快，使用過程不耗能無需動力驅動，操作簡單，可以徹底改變農村生活污水不能達標排放的現狀，有效提升農村生活環境、保護農村水資源;后期維護管理方便，生物漂帶和浮水植物可以很方便進行更換;槽體內種植的浮水植物還具有景觀效果好，可有效改善農村的生態環境，生態效益極為顯著，適宜在廣大農村地區推廣與應用。
