　　摘要

　　本實用新型涉及污泥處理技術，尤其涉及一種污泥處理的專用設備。提出的一種污泥處理的專用設備，包括有原態污泥計量斗(1)、原態污泥上料皮帶機(2)、固態添加劑計量料斗(3)、污泥攪拌裝置(15)、污泥上料分料系統(4)、脫水后的污泥計量投放裝置(6)、脫水后的污泥投料皮帶機(7)、輔料儲存計量輸送系統、主站(10)、攪拌混合主機(11)、成品燃料卸料皮帶機(13)和控制系統(14)。本實用新型占地面積小，處理能力大，采用控制系統控制，節省人工操作和干預，產品性能及燃燒等各項指標均能夠達到國家標準要求，是污泥無害化、資源化處理處置的理想設備。

　　權利要求書

　　1.一種污泥處理的專用設備，其特征在于：所述專用設備包括有：原態污泥計量斗(1)、原態污泥上料皮帶機(2)、固態添加劑計量料斗(3)、污泥攪拌裝置(15)、污泥上料分料系統(4)、脫水后的污泥計量投放裝置(6)、脫水后的污泥投料皮帶機(7)、輔料儲存計量輸送系統、主站(10)、攪拌混合主機(11)、成品燃料卸料皮帶機(13)和控制系統(14);所述的原態污泥計量斗(1)設置在原態污泥上料皮帶機進料端上方;在原態污泥上料皮帶機(2)上方還設置固態添加劑計量斗(3);在原態污泥上料皮帶機(2)的出料端設置污泥攪拌裝置(15);在污泥攪拌裝置的下方設置污泥上料分料系統(4);所述的污泥上料分料系統(4)包括有分料皮帶機、卸料裝置和污泥脫水儲存?zhèn)}(5);所述的卸料裝置為設置在所述分料皮帶機上的多個，多個所述的卸料裝置沿分料皮帶機的運行方向順序設置;所述污泥脫水儲存?zhèn)}為多個并與所述卸料裝置對應設置，多個所述污泥脫水儲存?zhèn)}(5)設置在所述分料皮帶機的下方;所述污泥脫水儲存?zhèn)}(5)下部設置有脫水后的污泥計量投放裝置(6);所述脫水后的污泥計量投放裝置(6)采用斗體與螺旋運輸機配合的結構，并裝有對投放的污泥進行稱量的傳感器;通過控制系統控制污泥計量和投放;設置脫水后的污泥投料皮帶機(7)，所述脫水后的污泥投料皮帶機(7)的輸送皮帶位于所述脫水后的污泥計量投放裝置的螺旋運輸機出口的下方，所述脫水后的污泥投料皮帶機(7)的出料端與攪拌混合主機(11)上方的污泥緩存斗(16)連通;所述輔料儲存計量輸送系統包括有輔料儲存計量裝置(8)和輔料投放皮帶機(9);所述輔料儲存計量裝置(8)具有輔料儲存斗和輔料計量斗;所述輔料儲存斗位于所述輔料計量斗上部，所述輔料計量斗通安裝在在儲存斗正下方;所述輔料計量斗具有斗體和皮帶運輸機，并裝有對輔料稱量的傳感器;所述輔料投放皮帶機(9)位于輔料計量斗的皮帶運輸機出口的下方，所述輔料投放皮帶機(9)與所述脫水后的污泥投料皮帶機(7)成90°設置;所述輔料投放皮帶機的出料端與攪拌混合主機上方的輔料緩存斗(17)連通;所述主站(10)為鋼框架構成的三層結構;頂層為緩存料斗層，安裝有污泥緩存斗(16)、輔料緩存斗(17)和液體添加劑添加裝置(12);中間層設置攪拌混合主機(11)，主站(10)的底層即在攪拌混合主機(11)的下方設置成品燃料接料斗，所述成品燃料接料斗對應攪拌混合主機的出料口設置;設置成品燃料卸料皮帶機(13)，所述成品燃料卸料皮帶機位于成品燃料接料斗的下方;所述控制系統(14)采用可編程控制器或工控機。

　　說明書

　　一種污泥處理的專用設備

　　技術領域

　　本實用新型涉及一種污泥處理處置，尤其涉及一種污泥處理的專用設備。

　　背景技術

　　目前國內污泥處理方式主要是采用衛生填埋、生物脫水、干化焚燒等等形式;衛生填埋需要占用很多土地資源，并且如果填埋池處理不當，往往填埋后還會滲漏，從而造成地下水及土壤的污染;生物脫水面對大量的污泥產生量往往力不從心，而且余渣仍然無法得到有效的處理;干化焚燒形式是將污泥干化一定程度后借用外界燃料進行焚燒處理，設備投入和運行成本均巨大。鑒于上述處理方式的不利因素，尋找一種將一定燃料和污泥進行摻和，配以專用的污泥無害化處理添加劑，將污泥配合成可以直接燃燒的燃料的技術，使污泥變廢為寶。

　　實用新型內容

　　為適應于上述污泥新工藝的生產需求，本實用新型提出一種污泥處理的專用設備，將所需的污泥、輔料(燃料)、固態添加劑、液態添加劑進行摻合，形成污泥燃料。

　　為完成上述發明目的本實用新型采用如下技術方案：

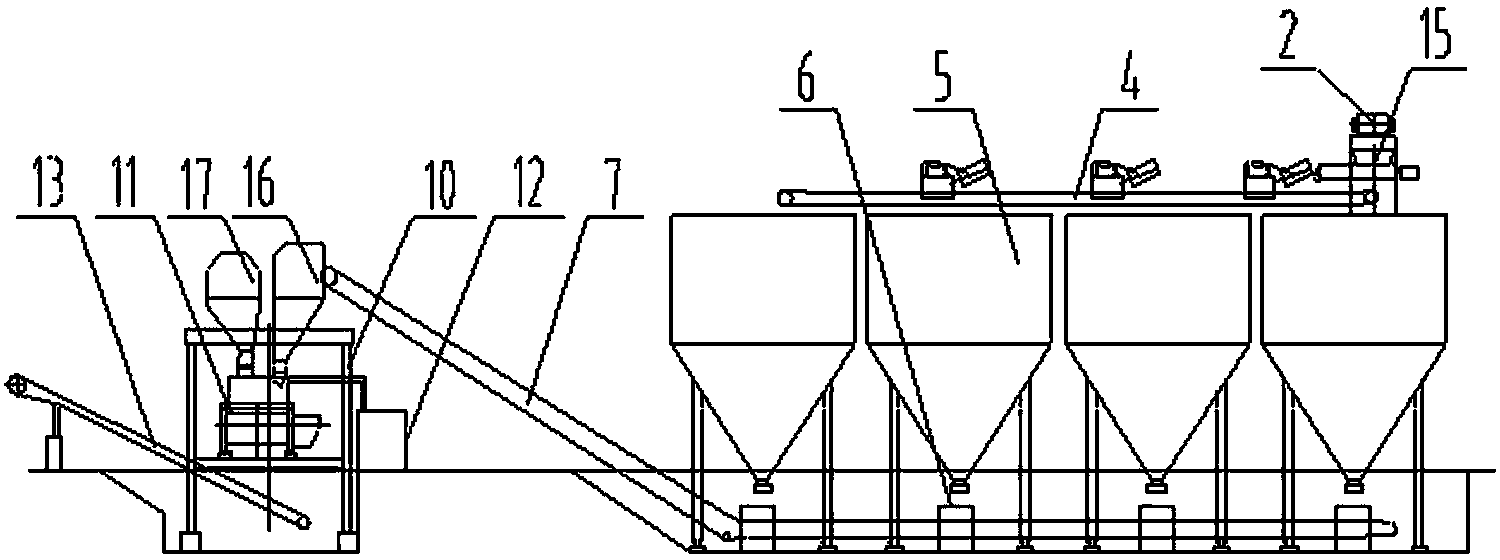

　　一種污泥處理的專用設備，所述專用設備包括有：原態污泥計量斗、原態污泥上料皮帶機、固態添加劑計量料斗、污泥攪拌裝置、污泥上料分料系統、脫水后的污泥計量投放裝置、脫水后的污泥投料皮帶機、輔料儲存計量輸送系統、主站、攪拌混合主機、成品燃料卸料皮帶機和控制系統;所述的污泥計量斗設置在原態污泥上料皮帶機進料端上方;在原態污泥上料皮帶機上方還設置固態添加劑計量斗;在原態污泥上料皮帶機的出料端設置有污泥攪拌裝置，污泥攪拌裝置下方設置污泥上料分料系統;所述的污泥上料分料系統包括有分料皮帶機、卸料裝置和污泥脫水儲存?zhèn)};所述的卸料裝置為設置在所述分料皮帶輸送機上的多個，多個所述的卸料裝置沿分料皮帶輸送機的運行方向順序設置;所述污泥脫水儲存?zhèn)}為多個并與所述卸料裝置對應設置，多個所述污泥脫水儲存?zhèn)}設置在所述分料皮帶輸送機的下方;所述污泥脫水儲存?zhèn)}下部設置有脫水后的污泥計量投放裝置;所述脫水后的污泥計量投放裝置采用斗體與螺旋運輸機配合的結構，并裝有對投放的污泥進行稱量的傳感器;通過控制系統控制污泥計量和投放;脫水后的污泥經過計量后進入脫水后的污泥投料皮帶機，所述脫水后的污泥投料皮帶機的輸送皮帶位于所述脫水后的污泥計量投放裝置的螺旋運輸機出口的下方，多個所述污泥脫水儲存?zhèn)}通過所述脫水后的污泥計量投放裝置依次投放污泥，所述脫水后的污泥投料皮帶機的出料端與攪拌混合主機上方的污泥緩存斗連通，使脫水后的污泥投料皮帶機將接收的污泥，輸送到攪拌混合主機上方的污泥緩存斗;所述輔料儲存計量輸送系統包括有輔料儲存計量裝置和輔料投放皮帶機;所述輔料儲存計量裝置具有輔料儲存斗和輔料計量斗;所述輔料儲存斗位于所述輔料計量斗上部，收集輔料并將輔料導向輔料計量斗中，所述輔料計量斗安裝在輔料儲存斗正下方，所述輔料計量斗具有斗體和皮帶輸送機，并裝有對輔料稱量的傳感器;所述輔料投放皮帶機位于輔料計量斗的皮帶輸送機出口的下方，所述輔料投放皮帶機與所述脫水后的污泥投料皮帶機成90°設置;所述輔料投放皮帶機的出料端與攪拌混合主機上方的輔料緩存斗連通，使輔料投放皮帶機將接收的輔料，輸送到攪拌混合主機上方的輔料緩存斗;所述主站為鋼框架構成的三層結構;頂層為緩存料斗層，設置安裝污泥緩存斗、輔料緩存斗和液體添加劑添加裝置;中間層設置攪拌混合主機，攪拌混合主機的作用是將進入混合主機內的污泥、輔料和液體添加劑混合;主站的底層即在攪拌混合主機的下方設置成品燃料接料斗，所述成品燃料接料斗對應混合主機的出料口設置;成品燃料接料斗的下方設置有成品燃料卸料皮帶機;所述控制系統采用可編程控制器或工控機。

　　本實用新型污泥處理專用設備占地面積小，處理能力大，采用控制系統控制，節省人工操作和干預，產品性能及燃燒等各項指標均能夠達到國家標準要求，是污泥無害化、資源化處理處置的理想方式。
