申請日2013.09.16

　　公開(公告)日2014.03.12

　　IPC分類號C02F11/12; B65D90/02

　　摘要

　　本實用新型屬于污泥處理設備技術領域，涉及一種帶有滲水功能的污泥儲存?zhèn)}。提出的具有滲水功能的污泥儲存?zhèn)}，在污泥儲存?zhèn)}的倉壁上，沿圓周等距離分布多個矩形孔洞，且所述矩形孔洞為在污泥儲存?zhèn)}倉壁上上下設置的若干排;每個矩形孔洞四周布置有滲水板安裝框架(2)，用以安裝滲水板;在每層滲水板安裝框架下方布置有接水槽;上層接水槽通過出水管與相鄰下一層接水槽連通，污泥儲存?zhèn)}倉壁上最下層的接水槽通過水管與地面廢水池或廢水收集容器連通，構成滲水收集管路(3)。本實用新型可實現污泥的立體儲存并具有滲水功能。

　　權利要求書

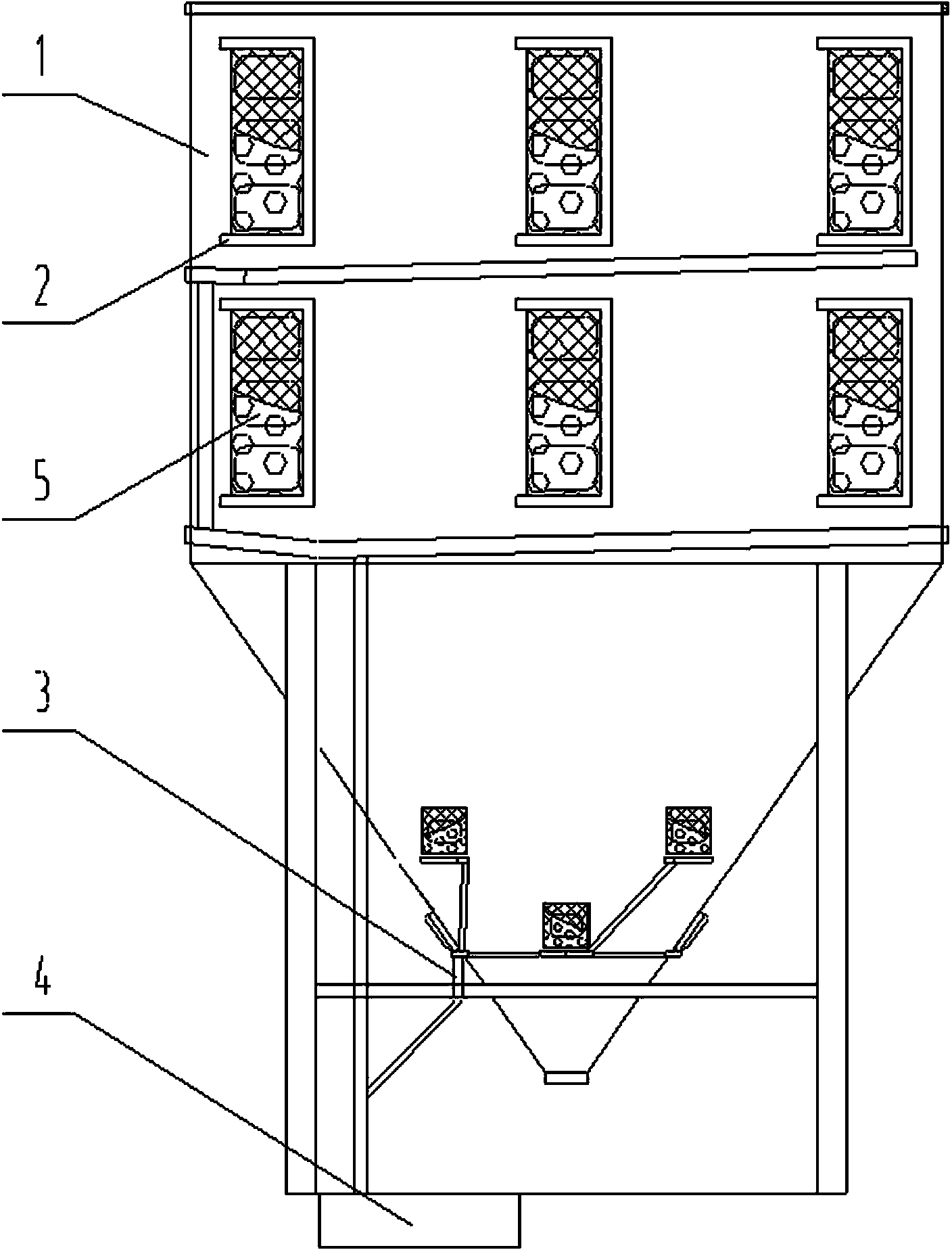

　　1.一種具有滲水功能的污泥儲存?zhèn)}，所述的污泥儲存?zhèn)}(1)上部為圓筒形結構，所述的污泥儲存?zhèn)}(1)下部為倒置的圓臺結構，所述倒置的圓臺的底部為圓形出口，出口安裝蝶閥或者閘板閥，用以控制污泥卸料;其特征在于：在所述的污泥儲存?zhèn)}的倉壁上，沿圓周等距離分布多個矩形孔洞，且所述矩形孔洞為在污泥儲存?zhèn)}倉壁上上下設置的若干排;每個矩形孔洞四周布置有用以安裝滲水板的滲水板安裝框架(2)，所述滲水板安裝框架(2)內通過插入方式安裝滲水板(5);在每層滲水板安裝框架(2)下方布置有由直角形鋼板與倉體外壁焊接構成的 “U”形接水槽;所述接水槽以環狀布置于倉體外壁一周，收集滲出的水份，所述接水槽為多層布局并分別對應每層滲水板設置，上層接水槽通過出水管與相鄰下一層接水槽連通，污泥儲存?zhèn)}倉壁上最下層的接水槽通過水管與地面廢水池或廢水收集容器連通，構成滲水收集管路(3)。

　　2.按照權利要求1所述的具有滲水功能的污泥儲存?zhèn)}，其特征在于：所述滲水板安裝框架(2)為鋼板圍成的矩形結構，其中三邊為垂直于倉壁的鋼板，另外一邊為開口;所述滲水板安裝框架的開口位于滲水板安裝框架的一側或下端;所述的垂直于倉壁的鋼板具有向矩形框內彎折的的直角折邊，構成使?jié)B水板插入的插槽。

　　3.按照權利要求1所述的具有滲水功能的污泥儲存?zhèn)}，其特征在于：所述滲水板(5)為采用300目以上的不銹鋼篩網和帶孔眼的不銹鋼鋼板相貼在一起，四周金屬包邊構成。

　　4.按照權利要求1所述的具有滲水功能的污泥儲存?zhèn)}，其特征在于：所述垂直于倉壁的鋼板的直角折邊上均具有螺紋孔，使用螺栓與鋼板的直角折邊上的螺紋孔配合，頂住滲水板的金屬包邊，使?jié)B水板緊貼在污泥倉外壁上。

　　5.按照權利要求1所述的具有滲水功能的污泥儲存?zhèn)}，其特征在于：在垂直于倉壁的鋼板的直角折邊上鉆孔并在孔的內側或外側焊接螺母，使用螺栓與垂直于倉壁的鋼板的直角折邊上的螺母配合，頂住滲水板的金屬包邊，使?jié)B水板緊貼在污泥倉外壁上。

　　說明書

　　具有滲水功能的污泥儲存?zhèn)}

　　技術領域

　　本實用新型屬于污泥處理設備技術領域，涉及一種具有滲水功能的污泥儲存?zhèn)}，適用于含水的污泥或含水漿狀物質儲存。

　　背景技術

　　目前，污泥脫水方式多使用的為擠壓方式或者直接晾曬脫水，污泥存儲方式采用的為地面攤開或場地堆積，勢必需要較大的場地面積;污泥另一種儲存方式為采用倉體存儲方式，倉體材料多使用的混凝土和鋼結構材質，僅起到了污泥倉體立體儲存，可減少占地面積;但混凝土和鋼結構材質的倉體均不具有將水滲出的功能。

　　發明內容

　　為解決上述技術問題，本實用新型提出一種具有滲水功能的污泥儲存?zhèn)}。

　　本實用新型實現其發明目的采用如下技術方案：

　　一種具有滲水功能的污泥儲存?zhèn)}，所述的儲存?zhèn)}包括有污泥儲存?zhèn)}倉體、滲水收集管路和廢水收集池或廢水收集容器;所述的污泥儲存?zhèn)}上部為圓筒形結構，所述的污泥儲存?zhèn)}下部為倒置的圓錐臺結構;倒置的圓錐臺的底部為圓形出口，出口安裝蝶閥或者閘板閥，用以控制污泥卸料;在所述的污泥儲存?zhèn)}圓筒形直段倉壁和倒置的圓錐臺形倉壁上，沿圓周等距離分布多個矩形孔洞，且所述矩形孔洞為在污泥儲存?zhèn)}倉壁上上下設置的若干排，便于排放不同高度處的污泥水分;每個矩形孔洞四周布置有滲水板安裝框架，用以安裝滲水板;所述滲水板安裝框架內通過插入方式安裝滲水板;在每層滲水板安裝框架下方布置有由直角形鋼板與倉體外壁焊接構成的 “U”形接水槽;所述接水槽以環狀布置于倉體外壁一周，收集滲出的水份，所述接水槽為多層布局并分別對應每層滲水板設置，上層接水槽通過出水管與相鄰下一層接水槽連通，污泥儲存?zhèn)}倉壁上最下層的接水槽通過水管與地面廢水池或廢水收集容器連通，構成滲水收集管路。

　　所述滲水板為采用300目以上的不銹鋼篩網和帶孔眼的不銹鋼鋼板相貼在一起，四周金屬包邊構成。

　　所述垂直于倉壁的鋼板的直角折邊上均具有螺紋孔，使用螺栓與滲水板安裝框架的直角折邊上的螺紋孔配合，頂住滲水板的金屬包邊，使?jié)B水板緊貼在污泥倉外壁上。

　　在垂直于倉壁的鋼板的直角折邊上鉆孔并在孔的內側或外側焊接螺母，所述滲水板插入滲水板安裝框架后，使用螺栓與垂直于倉壁的鋼板的直角折邊上的螺母配合，頂住滲水板的金屬包邊，使?jié)B水板緊貼在污泥倉外壁上。

　　本實用新型參照篩網滲水作用，考慮到污泥的實際為膠體狀態，設計布置了具有滲水功能的鋼結構儲存?zhèn)}結構，使污泥實現了垂直罐體儲存，同時在儲存過程中將污泥內部的水分通過所設計的滲水結構滲出，從而實現污泥的立體儲存并具有滲水功能。
