　　摘要

　　本實用新型涉及管道除垢技術領域，具體為一種高氨氮廢水除垢裝置，包括除垢罐(1)，所述除垢罐(1)的頂部設有出水管(11)，除垢罐(1)的底部設有進水管(6)和其內底部設置有內蒸汽管道(9)，所述內蒸汽管道(9)與外部蒸汽管(7)連接，除垢罐(1)的底面設置有排放管道(8)，除垢罐(1)上安裝有在線監測PH儀(3)和溫度計(4);除垢罐(1)上部通過管路與藥罐(2)的出料口連接;所述藥罐(2)底部的蒸汽管道與外部蒸汽管(7)連接;所述進水管(6)通過管路與液堿投料計量泵(5)連接。該裝置徹底解決高氨氮廢水處理裝置系統結垢問題，裝置運行率顯著提高，達到較好的環保運行效率。

　　權利要求書

　　1.一種高氨氮廢水除垢裝置，其特征在于：包括除垢罐(1)，所述除垢罐(1)的頂部設有出水管(11)，除垢罐(1)的底部設有進水管(6)和其內底部設置有內蒸汽管道(9)，所述內蒸汽管道(9)與外部蒸汽管(7)連接，除垢罐(1)的底面設置有排放管道(8)，除垢罐(1)上安裝有在線監測pH儀(3)和溫度計(4);除垢罐(1)上部通過管路與藥罐(2)的出料口連接;所述藥罐(2)底部的蒸汽管道與外部蒸汽管(7)連接;所述進水管(6)通過管路與液堿投料計量泵(5)連接。

　　2.根據權利要求1所述的高氨氮廢水除垢裝置，其特征在于：所述除垢罐(1)的容積為10m3，所述除垢罐(1)的進水管(6)和出水管(11)的位置保證除垢罐(1)內的水力停留時間為1-2h。

　　3.根據權利要求1所述的高氨氮廢水除垢裝置，其特征在于：所述藥罐(2)的容積為0.5m3，通過脫鹽水管道(10)注入脫鹽水。

　　說明書

　　高氨氮廢水除垢裝置

　　技術領域

　　本實用新型涉及管道除垢技術領域，具體為一種高氨氮廢水除垢裝置。

　　背景技術

　　硅磷晶水處理技術，硅磷晶是一種聚磷酸鹽和聚硅酸鹽組成的微溶性玻璃復合體，其外型為玻璃狀小球，硅磷晶能穩定水中重碳酸鹽，使其在加熱狀態下保持穩定而達到控制腐蝕和結垢的目的，故該產品有神秘小球之美譽。

　　“硅磷晶”由德國或韓國專利技術生產，在水處理過程中已獲得巨大成功。成為一種經濟有效的防止設備及管道結垢和腐蝕的新一代水處理藥劑，是以獨特的配方和工藝制成的難溶于水的玻璃質緩釋小球，是聚磷酸鹽/聚硅酸鹽組成的微溶性聚合體。產品又稱為“潔靈精”、“歸麗晶”、“硅磷晶”。在水中聚磷酸鹽能防止晶體生長和凝聚，并對鐵離子起封閉作用，對氫氧化鐵起分散作用。聚磷酸鹽和硅酸鹽更能使管道內表面形成保護膜，防止金屬腐蝕，所以硅磷晶既緩蝕又阻垢，還有消除銹垢本領，堪稱“紅水”、“黃水”和堵塞管道的克星。 與傳統的水質穩定處理技術相比，其突出優點在于：a、阻垢更加優異(可處理水的碳酸鹽硬度高達 9mmoI/L)，并具有運行除垢(分散作用)功能;b、防銹能力更加突出，可消除設備及管道內原有的銹垢;c、使用簡便、衛生、平時勿需管理;d、占地面積小;e、經濟有效，質量穩定，價格低廉。使用時，即可實現“流水加藥、停水停藥、加藥均勻、方便可靠、不耗動力、經濟有效”之特點。

　　山西晉煤天源化工有限公司的高氨氮廢水處理裝置，自2009年10月26日投入運行后，在處理來自造氣循環水排污過程中，運行發現組合槽內及分餾塔填料結垢，2009年11月到2010年8月，停車清理填料12次，裝置運行率在90%以下，人員勞動強度大。分析造氣循環水中鈣離子含量在200-300mg/l之間，而高氨氮廢水處理裝置運行要求組合槽PH控制在10.5-11.5之間，高的鈣離子含量及高PH是造成系統結垢的主要原因。因此必須對進水中鈣離子進行軟化處理，才能有效防止系統結垢，但沒有一種專門的除垢裝置。

　　發明內容

　　在高氨氮廢水處理時，由于水中鈣離子含量較高而造成的水質結垢問題，通常要求水中鈣離子含量在150mg/l和300mg/l之間。本實用新型的目的在于提供一種用于高氨氮廢水處理時的除垢裝置，通過除垢裝置后，在除垢裝置中加入一種特殊的除垢劑-硅磷晶，并對來水進行加溫和提高PH，使出水中鈣離子含量大幅降低，經過運行其去除率在80%以上，出水鈣離子在50 mg/l以下，解決在高氨氮污水處理過程中的結垢問題。

　　本實用新型是采用如下技術方案實現的：

　　一種高氨氮廢水除垢裝置，包括除垢罐，所述除垢罐的頂部設有出水管，除垢罐的底部設有進水管和其內底部設置有內蒸汽管道，所述內蒸汽管道與外部蒸汽管連接，除垢罐的底面設置有排放管道，除垢罐上安裝有在線監測PH儀和溫度計;除垢罐上部通過管路與藥罐的出料口連接;所述藥罐底部的蒸汽管道與外部蒸汽管連接;所述進水管通過管路與液堿投料計量泵連接。

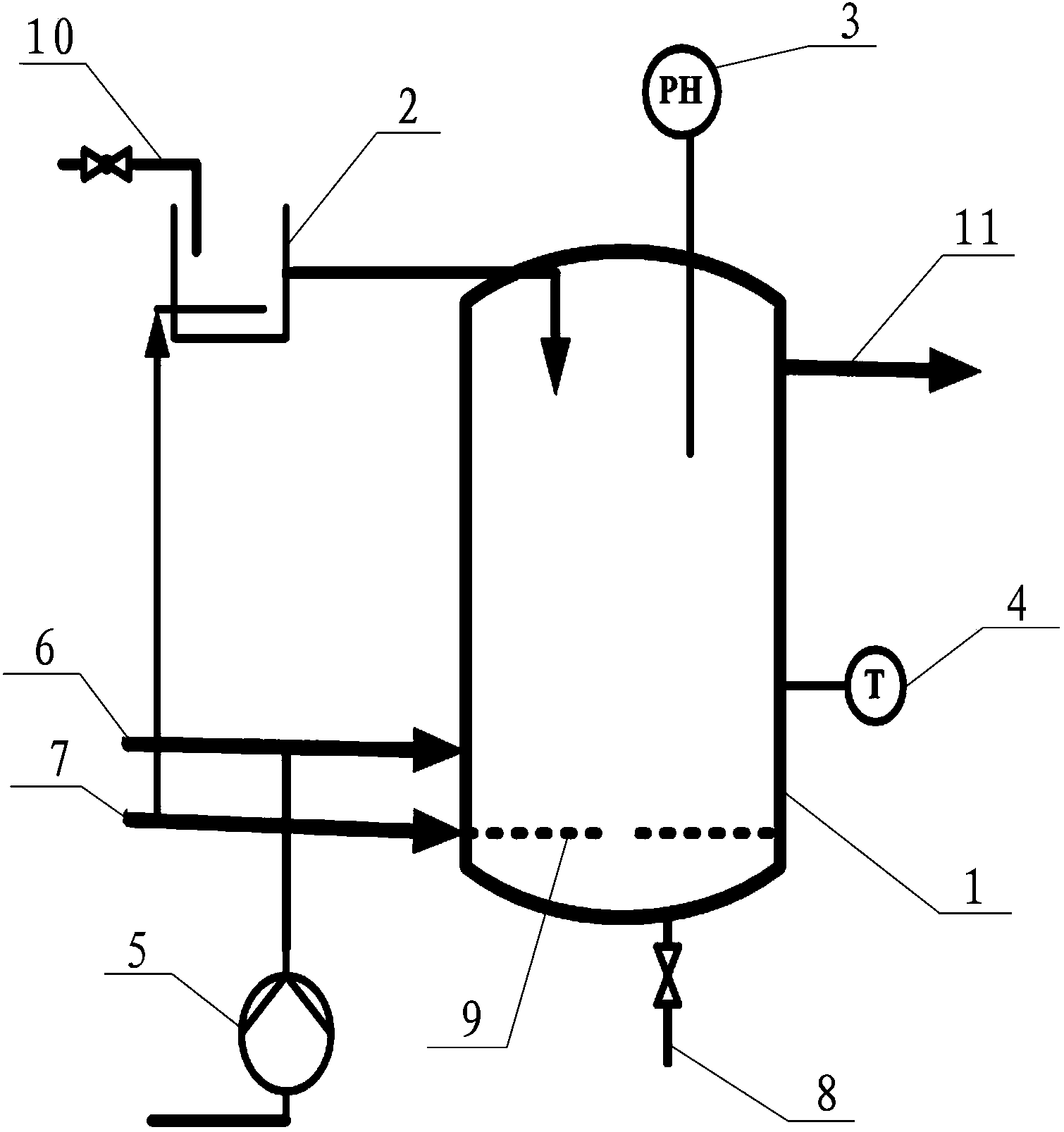

　　車間在造氣循環水排入高氨氮廢水處理裝置前增加一套除垢裝置，在藥罐內加入藥劑硅磷晶，并在除垢罐底部通入外蒸汽管通入蒸汽對其內部的廢水進行加熱，由于硅磷晶微溶于水，在配置硅磷晶的藥罐中也通過外蒸汽管通入蒸汽進行加熱，使藥劑融化速度加快。同時為監測在除垢罐內投加液堿的量，控制廢水的PH在10.5-11.5之間，在除垢罐上增加一個在線PH儀進行監控，同時在罐體上增加一個0-100℃的溫度計監控裝置溫度，使系統溫度適中控制在45-55℃之間。高氨氮廢水自進水管進入除垢罐后，廢水中的鈣離子與氫氧根離子生成微溶于水的氫氧化鈣，同時利用蒸汽提高廢水溫度，進一步降低氫氧化鈣的溶解度，盡可能除去鈣離子。藥劑硅磷晶也同樣用來除去大量的鈣離子。

　　上述除垢裝置投入運行后，運行數據統計如下：

　　可知，進水鈣離子含量平均為244.5mg/l，經過除垢裝置后出水鈣離子含量平均為30.1mg/l，去除率為87.6%，由于出水中鈣離子含量大幅降低且出水中含有除垢劑硅磷晶，系統結垢基本消除，本裝置在山西晉煤天源化工有限公司高氨氮廢水處理系統運行后，供水車間內的組合槽及分餾塔填料未因結垢而進行清理，徹底解決高氨氮廢水處理裝置系統結垢問題，裝置運行率顯著提高，到達較好的環保運行效率。
