申請日2014.11.06

　　公開(公告)日2015.03.25

　　IPC分類號F28G1/08; F28D1/06

　　摘要

　　本實用新型涉及一種污水源換熱器。它解決了現有污水源換熱器表面易結垢等問題。設置在用于存放污水的池體中，包括至少一根具有進液口與出液口的換熱管且換熱管呈彎曲狀，換熱管設置在換熱箱內，換熱管有若干根且并聯設置，各換熱管分別在同一平面彎曲，換熱管層層碼放設置在換熱箱內，換熱管包括若干子管段，子管段通過呈弧形的連接管段依次首尾相連，且子管段與連接管段連為一體式結構，換熱箱上設有刮污機構，刮污機構包括橫向設置的刮污架，在刮污架上設有刮污體，刮污架與驅動組件相連。優點在于：結構簡單合理，投資、運行成本高，使用方便，能量交換率高，實現設備的定期清理，能防止換熱設備表面結垢、堵塞。

　　權利要求書

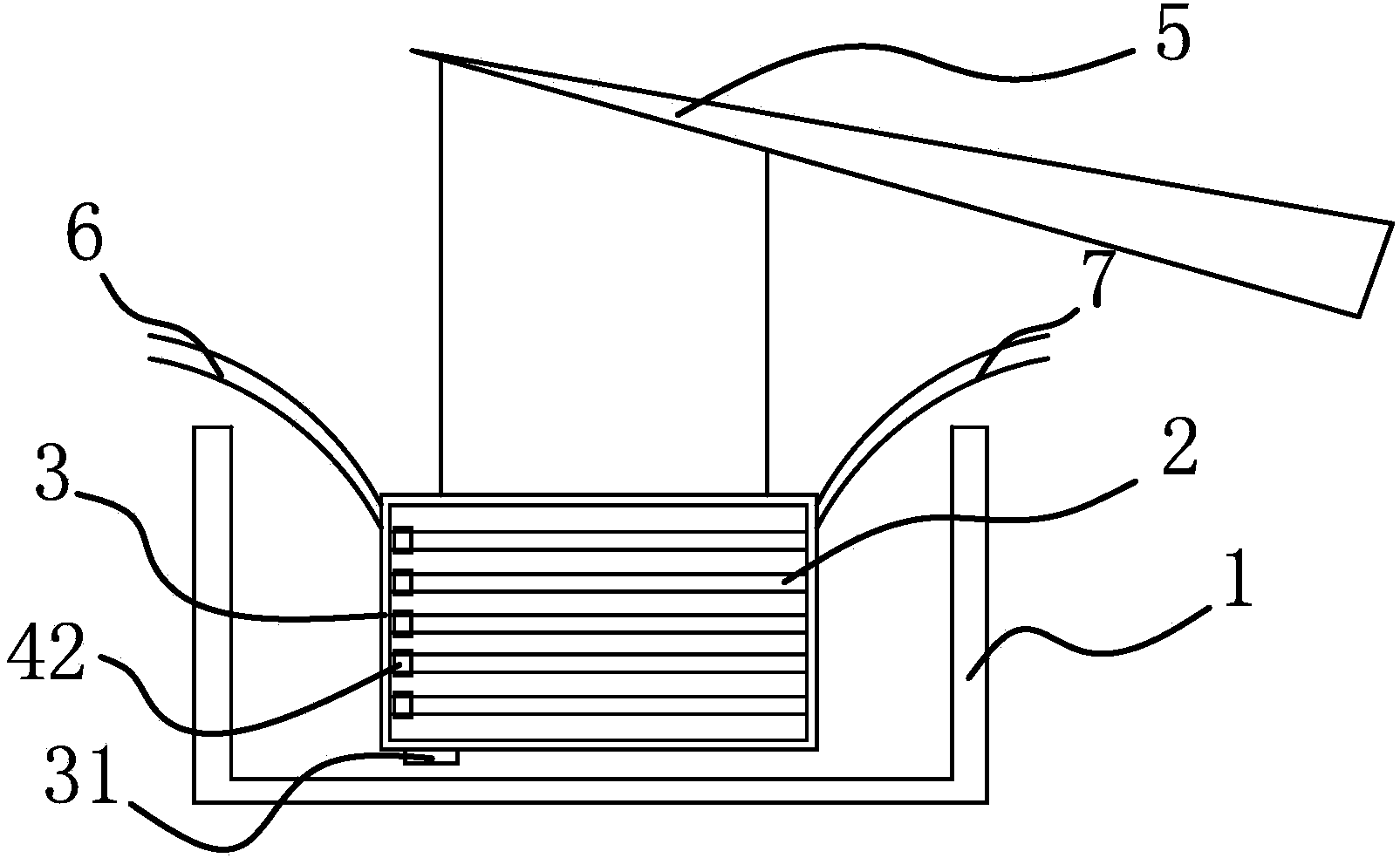

　　1.一種污水源換熱器，設置在用于存放污水的池體(1)中， 其特征在于，本換熱器包括至少一根具有進液口(21)與出液口 (22)的換熱管(2)且換熱管(2)呈彎曲狀，所述的換熱管(2) 設置在換熱箱(3)內，所述的換熱管(2)有若干根且并聯設置， 各換熱管(2)分別在同一平面彎曲，所述的換熱管(2)層層碼 放設置在換熱箱(3)內，所述的換熱管(2)包括若干位于同一 平面且相互平行的子管段(23)，所述的子管段(23)通過呈弧形 的連接管段(24)依次首尾相連，且所述的子管段(23)與連接 管段(24)連為一體式結構，所述的換熱箱(3)上設有能將換熱 管(2)表面污漬刮除的刮污機構(4)，所述的刮污機構(4)包 括橫向設置的刮污架(41)，在刮污架(41)上設有刮污體(42)， 所述的刮污架(41)與能夠驅動刮污架(41)沿?fù)Q熱管(2)軸向 往復移動的驅動組件相連。

　　2.根據權利要求1所述的污水源換熱器，其特征在于，所述 的刮污體(42)包括套設在子管段(23)上的刮污套筒(421)， 且所述的刮污套筒(421)均固定設置在刮污架(41)上。

　　3.根據權利要求1所述的污水源換熱器，其特征在于，所述 的刮污體(42)包括若干設置在刮污架(41)上且與子管段(23) 一一對應設置的毛刷(422)。

　　4.根據權利要求1或2或3所述的污水源換熱器，其特征在 于，所述的換熱箱(3)上連接有能將換熱箱(3)從池體(1)中 提出的吊裝機構(5)。

　　5.根據權利要求4所述的污水源換熱器，其特征在于，所述 的換熱管(2)的進液口(21)并聯在由柔性材料制成的進液總管 (6)上，所述的換熱管(2)的出液口(22)并聯在由柔性材料 制成的出液總管(7)上。

　　6.根據權利要求1所述的污水源換熱器，其特征在于，所述 的換熱箱(3)底部設有刮板(31)，所述的刮板(31)連接有能 驅動刮板(31)往復移動的刮板驅動組件。

　　說明書

　　污水源換熱器

　　技術領域

　　本實用新型屬于熱交換設備技術領域，尤其是涉及一種污水 源換熱器。

　　背景技術

　　污水源換熱器即污水換熱器，它是污水源熱泵系統中的前端 產品，主要用來冬季提取分散在城市原生污水、工業廢水等污水 中的熱量，通過中介水交換傳遞給熱泵機組，經熱泵機組提升給 建筑物供暖;夏季把建筑里面的熱量傳遞給污水中，給建筑物制 冷。利用城市污水作為冷熱源，通過污水源熱泵對建筑進行采暖 空調，可以直接減少其他短缺能源的消耗，同時還可以達到廢物 利用的目的，是資源再生利用、發展循環經濟、建設節約型社會、 友好環境的重要措施�，F(xiàn)有的污水源換熱器多為離心式污水換熱 器，其設備結構復雜，占地面積大，使用不便，投資、運行成本 高，污水源中的污物易堵塞換熱設備。

　　為了解決現有技術存在的問題，人們進行了長期的探索，提 出了各式各樣的解決方案。例如，中國專利文獻公開了一種污水 換熱系統[申請?zhí)枺?01220228720.X]，包括污水換熱池以及設于 污水換熱池內的進水集管和出水集管，進水集管和出水集管間隔 分布，進水集管和出水集管之間通過若干換熱管連接，污水換熱 池內設置有用于對污水進行攪動的攪拌器。

　　上述方案在一定程度上解決了現有的離心式污水源換熱器占 地面積大的問題，但是該方案依然存在著：結構復雜，投資、運 行成本高，使用不便，污水源中的污物易堵塞換熱設備等問題。

　　發明內容

　　本實用新型的目的是針對上述問題，提供一種結構簡單，成 本低，使用方便的污水源換熱器。

　　為達到上述目的，本實用新型采用了下列技術方案：本污水 源換熱器，設置在用于存放污水的池體中，其特征在于，本換熱 器包括至少一根具有進液口與出液口的換熱管且換熱管呈彎曲 狀，所述的換熱管設置在換熱箱內，所述的換熱管有若干根且并 聯設置，各換熱管分別在同一平面彎曲，所述的換熱管層層碼放 設置在換熱箱內，所述的換熱管包括若干位于同一平面且相互平 行的子管段，所述的子管段通過呈弧形的連接管段依次首尾相連， 且所述的子管段與連接管段連為一體式結構，所述的換熱箱上設 有能將換熱管表面污漬刮除的刮污機構，所述的刮污機構包括橫 向設置的刮污架，在刮污架上設有刮污體，所述的刮污架與能夠 驅動刮污架沿?fù)Q熱管軸向往復移動的驅動組件相連。該結構中的 換熱箱為網狀結構，將換熱箱浸入池體內，從而實現污水與換熱 管的熱量交換，各個換熱管之間間隔依次設置，刮污機構將換熱 管表面污漬刮除，防止換熱管表面結垢或堵塞，通過驅動組件驅 動刮污架，使得刮污體將換熱管表面污物刮除。

　　在上述的污水源換熱器中，所述的刮污體包括套設在子管段 上的刮污套筒，且所述的刮污套筒均固定設置在刮污架上。通過 刮污套筒在子管段上往復移動實現刮污過程。

　　在上述的污水源換熱器中，所述的刮污體包括若干設置在刮 污架上且與子管段一一對應設置的毛刷。

　　在上述的污水源換熱器中，所述的換熱箱上連接有能將換熱 箱從池體中提出的吊裝機構。用于將換熱箱吊離池體，對換熱箱 與換熱管進行沖洗。

　　在上述的污水源換熱器中，所述的換熱管的進液口并聯在由 柔性材料制成的進液總管上，所述的換熱管的出液口并聯在由柔 性材料制成的出液總管上。防止換熱箱被吊起時換熱管與外部設 備之間接口的斷裂。

　　在上述的污水源換熱器中，所述的換熱箱底部設有刮板，所 述的刮板連接有能驅動刮板往復移動的刮板驅動組件。該結構能 將沉淀在換熱箱底部的污物刮除。

　　與現有技術相比，本污水源換熱器的優點在于：結構簡單合 理，投資、運行成本高，使用方便，能量交換率高，實現設備的 定期清理，能防止換熱設備表面結垢、堵塞。
