申請日2014.11.06

　　公開(公告)日2015.03.18

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種自調節生活污水雙級無動力處理系統，包括罐體、進水管、第一隔水板，第一隔水板、第二隔水板、第一彈性立體填料、第三隔水板、第二彈性立體填料、跌水管、擋水板、第四隔水板、第三彈性立體填料、第五隔水板、第四彈性立體填料、多孔板、出水管、太陽能板、第一加熱管，第二彈性立體填料處對應的罐體頂部內表面設置第二加熱管，第四彈性立體填料處對應的罐體頂部內表面設置第三加熱管，第一隔水板上設置PH值傳感器，第二隔水板上設置溫度傳感器，控制器分別連接PH值傳感器、溫度傳感器、第一加熱管、第二加熱管及第三加熱管。本實用新型具有結構簡單、造價便宜、使用效果好、速度快、處理率高及節能環保等特點。

　　權利要求書

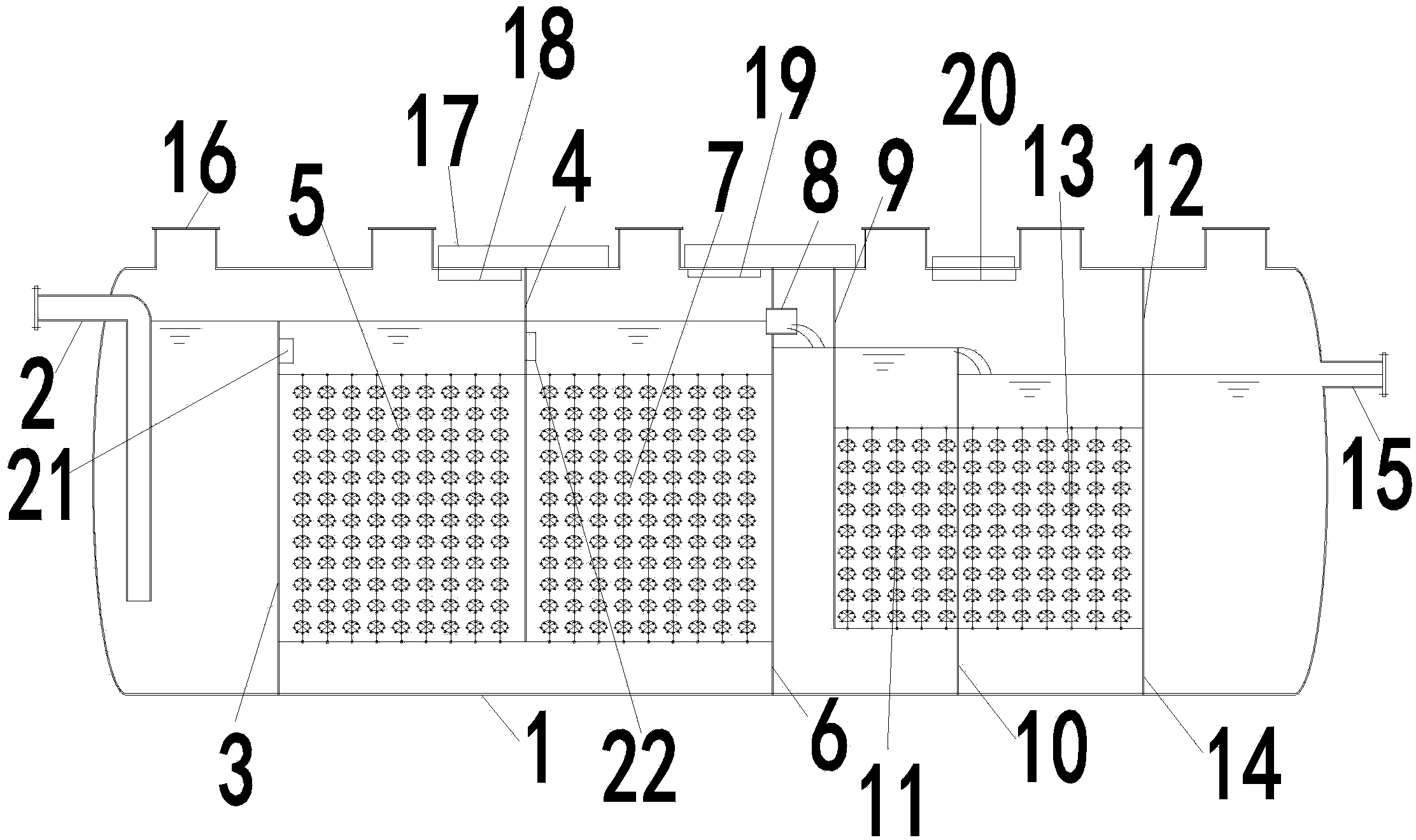

　　1.一種自調節生活污水雙級無動力處理系統，其特征在于：包括罐體， 罐體左側設置進水管，進水管進口端呈水平設置，進水管出水端呈垂直設置， 進水管出水端底部距罐體650～750mm，進水管右側設置第一隔水板，第一隔 水板的頂部距罐體頂部350～450mm，第一隔水板右側設置第二隔水板，第二 隔水板底部距罐體底部350～450mm，第一隔水板與第二隔水板之間設置第一 彈性立體填料，第二隔水板右側設置第三隔水板，第二隔水板與第三隔水板 之間設置第二彈性立體填料，第三隔水板上部設置跌水管，第三隔水板右側 設置擋水板，第三隔水板與擋水板之間的距離為450～550mm，擋水板底部距 罐體底部450～550mm，擋水板右側設置第四隔水板，第四隔水板與擋水板之 間設置第三彈性立體填料，第四隔水板頂部距罐體頂部550～650mm，第四隔 水板右側設置第五隔水板，第四隔水板與第五隔水板之間設置第四彈性立體 填料;第五隔水板底部連接多孔板，罐體右側設置出水管;罐體頂部外表面 設置太陽能板，第一彈性立體填料處對應的罐體頂部內表面設置第一加熱管， 第二彈性立體填料處對應的罐體頂部內表面設置第二加熱管，第四彈性立體 填料處對應的罐體頂部內表面設置第三加熱管，第一隔水板上設置PH值傳感 器，第二隔水板上設置溫度傳感器，控制器分別連接PH值傳感器、溫度傳感 器、第一加熱管、第二加熱管及第三加熱管。

　　2.根據權利要求1所述的自調節生活污水雙級無動力處理系統，其特征 在于：所述罐體的頂部開設若干人孔。

　　3.根據權利要求1所述的自調節生活污水雙級無動力處理系統，其特征 在于：所述進水管出水端設置粗格柵，間隙距離為41mm。

　　4.根據權利要求1所述的自調節生活污水雙級無動力處理系統，其特征 在于：所述第一隔水板頂部設置IC反應器。

　　5.根據權利要求1所述的自調節生活污水雙級無動力處理系統，其特征 在于：所述第一彈性立體填料和第二彈性立體填料的高度為2000mm。

　　6.根據權利要求1所述的自調節生活污水雙級無動力處理系統，其特征 在于：所述第三彈性立體填料和第四彈性立體填料的高度為1500mm。

　　7.根據權利要求1所述的自調節生活污水雙級無動力處理系統，其特征 在于：所述多孔板的孔徑為5mm。

　　8.根據權利要求1所述的自調節生活污水雙級無動力處理系統，其特征 在于：所述第三彈性立體填料的整體寬度為990mm，第四彈性立體填料的整 體寬度為1500mm。

　　9.根據權利要求1所述的自調節生活污水雙級無動力處理系統，其特征 在于：所述第一彈性立體填料、第二彈性立體填料、第三彈性立體填料和第 四彈性立體填料的底部相平。

　　說明書

　　一種自調節生活污水雙級無動力處理系統

　　技術領域

　　本實用新型涉及生活污水處理技術，具體來說是一種自調節生活污水雙 級無動力處理系統。

　　背景技術

　　國內對農村生活污水處理技術的研究較國外發達國家晚，近年來，隨著地 方經濟實力的增強，尤其是發達省份在經濟發展到一定階段以后，逐步認識 到農村生活污水處理問題的重要性，并開始采用一些實用、合理、低能耗和 低運行費用的技術來處理污水;一些人口密集的欠發達地區也認識到，如果 不對農村生活污水采取有效處理，會觸發農村醫療和經濟建設等方面的系列 問題，甚至造成傳染病的產生與擴散，因此，國內一些地區對農村污水的處 理技術方法進行了實踐探索，并取得了一定的效果。

　　我國農村生活污水主要具有以下特點：

　　(1)分布面廣、分散。村莊分散的地理分布特征造成污水分散，難于收集。

　　(2)來源多。除了來自人糞便、廚房產生的污水外，還有家庭清潔、生活 垃圾堆放滲濾而產生的污水。例如，太湖洗衣廢水占生活污水的21.6%，巢湖、 滇池大約為17.9%。

　　(3)增長快。隨著農民生活水平的提高以及農村生活方式的改變，生活污 水的產生量也隨之增長。

　　(4)處理率低。以浙江省麗水市的農村污染情況為例，每年全市農村人糞 尿產生總量約180萬噸，經化糞池處理的量約為23.03萬噸，處理率僅為 12.9%。

　　實用新型內容

　　本實用新型的目的在于克服以上現有技術存在的不足，提供了一種結構 簡單、造價便宜、使用效果好、速度快、處理率高及節能環保的自調節生活 污水雙級無動力處理系統。

　　為了達到上述目的，本實用新型采用以下技術方案：一種生活污水雙級 無動力處理系統，包括罐體，罐體左側設置進水管，進水管進口端呈水平設 置，進水管出水端呈垂直設置，進水管出水端底部距罐體650～750mm，進水 管右側設置第一隔水板，第一隔水板的頂部距罐體頂部350～450mm，第一隔 水板右側設置第二隔水板，第二隔水板底部距罐體底部350～450mm，第一隔 水板與第二隔水板之間設置第一彈性立體填料，第二隔水板右側設置第三隔 水板，第二隔水板與第三隔水板之間設置第二彈性立體填料，第三隔水板上 部設置跌水管，第三隔水板右側設置擋水板，第三隔水板與擋水板之間的距 離為450～550mm，擋水板底部距罐體底部450～550mm，擋水板右側設置第四 隔水板，第四隔水板與擋水板之間設置第三彈性立體填料，第四隔水板頂部 距罐體頂部550～650mm，第四隔水板右側設置第五隔水板，第四隔水板與第 五隔水板之間設置第四彈性立體填料;第五隔水板底部連接多孔板，罐體右 側設置出水管;罐體頂部外表面設置太陽能板，第一彈性立體填料處對應的 罐體頂部內表面設置第一加熱管，第二彈性立體填料處對應的罐體頂部內表 面設置第二加熱管，第四彈性立體填料處對應的罐體頂部內表面設置第三加 熱管，第一隔水板上設置PH值傳感器，第二隔水板上設置溫度傳感器，控制 器分別連接PH值傳感器、溫度傳感器、第一加熱管、第二加熱管及第三加熱 管。

　　所述罐體的頂部開設若干人孔。

　　所述進水管出水端設置粗格柵，間隙距離為41mm。

　　所述第一隔水板頂部設置IC反應器。

　　所述第一彈性立體填料和第二彈性立體填料的高度為2000mm。

　　所述第三彈性立體填料和第四彈性立體填料的高度為1500mm。

　　所述多孔板的孔徑為5mm。

　　所述第三彈性立體填料的整體寬度為990mm，第四彈性立體填料的整體 寬度為1500mm。

　　所述第一彈性立體填料、第二彈性立體填料、第三彈性立體填料和第四 彈性立體填料的底部相平。

　　本實用新型相對于現有技術，具有如下的優點及效果：

　　1、本實用新型包括罐體，罐體左側設置進水管，進水管進口端呈水平設 置，進水管出水端呈垂直設置，進水管出水端底部距罐體650～750mm，進水 管右側設置第一隔水板，第一隔水板的頂部距罐體頂部350～450mm，第一隔 水板右側設置第二隔水板，第二隔水板底部距罐體底部350～450mm，第一隔 水板與第二隔水板之間設置第一彈性立體填料，第二隔水板右側設置第三隔 水板，第二隔水板與第三隔水板之間設置第二彈性立體填料，第三隔水板上 部設置跌水管，第三隔水板右側設置擋水板，第三隔水板與擋水板之間的距 離為450～550mm，擋水板底部距罐體底部450～550mm，擋水板右側設置第四 隔水板，第四隔水板與擋水板之間設置第三彈性立體填料，第四隔水板頂部 距罐體頂部550～650mm，第四隔水板右側設置第五隔水板，第四隔水板與第 五隔水板之間設置第四彈性立體填料;第五隔水板底部連接多孔板，罐體右 側設置出水管;罐體頂部外表面設置太陽能板，第一彈性立體填料處對應的 罐體頂部內表面設置第一加熱管，第二彈性立體填料處對應的罐體頂部內表 面設置第二加熱管，第四彈性立體填料處對應的罐體頂部內表面設置第三加 熱管，第一隔水板上設置PH值傳感器，第二隔水板上設置溫度傳感器，控制 器分別連接PH值傳感器、溫度傳感器、第一加熱管、第二加熱管及第三加熱 管，具有結構簡單、造價便宜、使用效果好、速度快、處理率高及節能環保 等特點。

　　2、本實用新型中的罐體的頂部開設若干人孔，可以方便檢測和維修，提 高使用效率。

　　3、本實用新型中的進水管出水端設置粗格柵，間隙距離為41mm，可以 進行粗過濾，去除一些大的雜質。

　　4、本實用新型中的第一隔水板頂部設置IC反應器，結合后面的結構， 可以使凈化率大大提高。

　　5、本實用新型中的第一彈性立體填料和第二彈性立體填料的高度為 2000mm，這兩個區域為本結構中的兩個厭氧區，填料上均有微生物層，可以 消耗雜質有機物，降解有機物濃度，凈化水質。

　　6、本實用新型中的第三彈性立體填料和第四彈性立體填料的高度為 1500mm，這兩個區域為本結構中的兩個兼氧區，兼氧區應有較好的空氣進入 渠道與保證污水和空氣的充分接觸面積，才能使污水處于兼氧狀態，從而達 到去除NH3-N的目的，有落差，既可以保證進出水的順暢，同時也可以有一 定的跌落曝氣過程，提高污水中溶解氧濃度。

　　7、本實用新型中的第三彈性立體填料的整體寬度為990mm，第四彈性立 體填料的整體寬度為1500mm，這樣的設計經過實驗證明，使用效果好，凈水 率能大大提高。

　　8、本實用新型中的罐體頂部外表面設置太陽能板，第一彈性立體填料處 對應的罐體頂部內表面設置第一加熱管，第二彈性立體填料處對應的罐體頂 部內表面設置第二加熱管，第四彈性立體填料處對應的罐體頂部內表面設置 第三加熱管，第一隔水板上設置PH值傳感器，第二隔水板上設置溫度傳感器， 控制器分別連接PH值傳感器、溫度傳感器、第一加熱管、第二加熱管及第三 加熱管;太陽能板收集熱能，當溫度傳感器感到溫度太低時，給控制器信號， 控制器控制加熱管進行加熱，使罐體內的溫度達到最佳反應溫度。
