申請日2014.11.06

　　公開(公告)日2015.03.18

　　IPC分類號C02F3/30

　　摘要

　　本實用新型公開了一種生活污水無動力處理系統，包括罐體，罐體左側設置進水管，進水管進口端呈水平設置，進水管出水端呈垂直設置，進水管右側設置第一隔水板，第一隔水板的頂部距罐體頂部350～450mm，第一隔水板頂部右側設置pH值傳感器，第一隔水板右側設置第二隔水板，第二隔水板上部設置跌水管，第二隔水板上設置溫度傳感器，第一隔水板與第二隔水板之間設置第一彈性立體填料，第二隔水板右側設置第三隔水板，第二隔水板與第三隔水板之間設置第二彈性立體填料，第三隔水板底部連接多孔板，罐體右側設置出水管，出水管處設置多層微孔過濾膜。本實用新型具有結構簡單、造價低廉、使用效果好、速度快、處理率高及節能環保等特點。

　　權利要求書

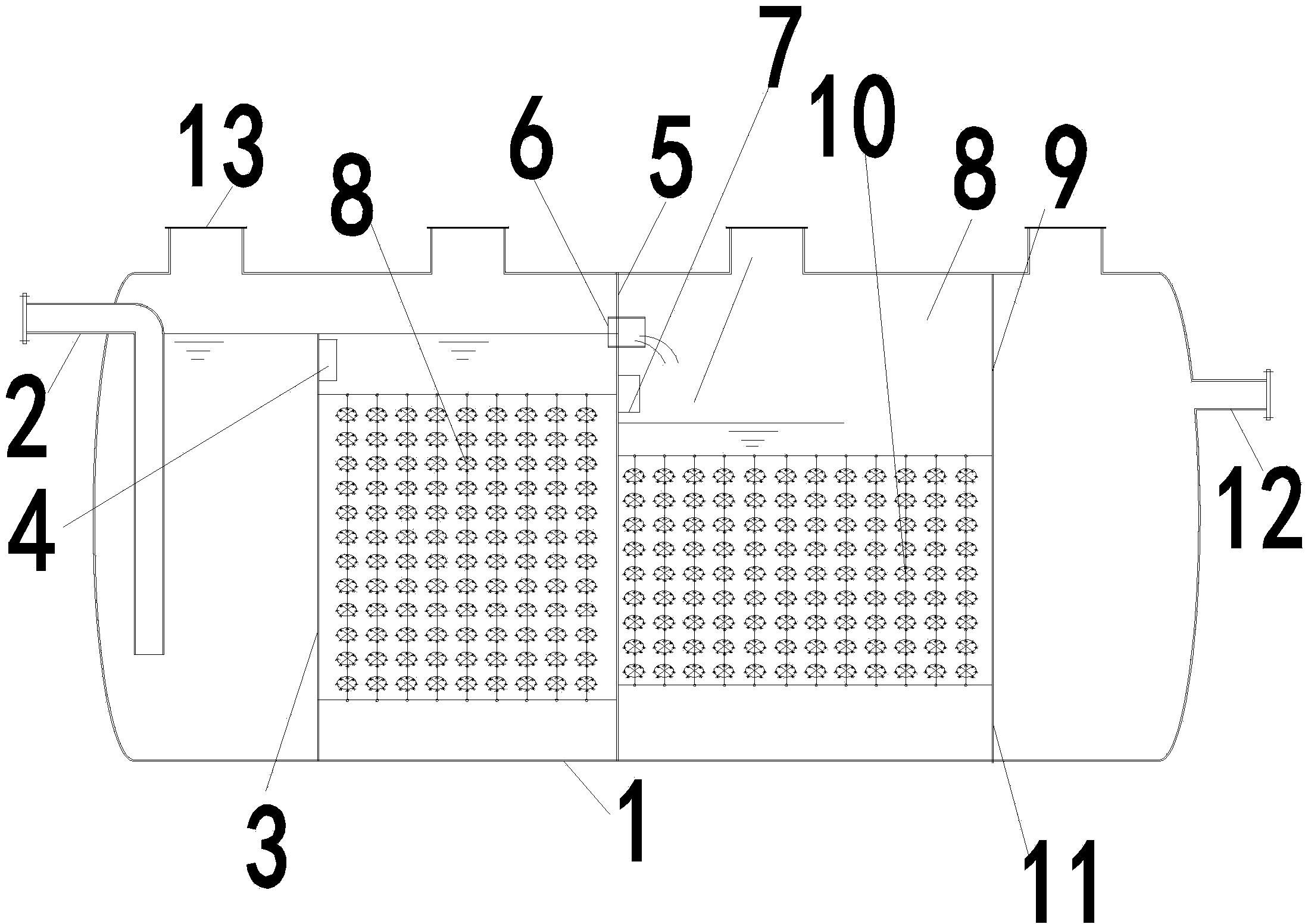

　　1.一種生活污水無動力處理系統，其特征在于：包括罐體，罐體左側設置進水管，進水管進口端呈水平設置，進水管出水端呈垂直設置，進水管出水端底部距罐體650～750mm，進水管右側設置第一隔水板，第一隔水板的頂部距罐體頂部350～450mm，第一隔水板頂部右側設置pH值傳感器，第一隔水板右側設置第二隔水板，第二隔水板上部設置跌水管，第二隔水板上設置溫度傳感器，第一隔水板與第二隔水板之間設置第一彈性立體填料，第二隔水板右側設置第三隔水板，第二隔水板與第三隔水板之間設置第二彈性立體填料，第三隔水板底部連接多孔板，罐體右側設置出水管，出水管處設置多層微孔過濾膜。

　　2.根據權利要求1所述的生活污水無動力處理系統，其特征在于：所述罐體的頂部開設若干人孔。

　　3.根據權利要求1所述的生活污水無動力處理系統，其特征在于：所述進水管出水端設置粗格柵，間隙距離為41mm。

　　4.根據權利要求1所述的生活污水無動力處理系統，其特征在于：所述第一隔水板頂部設置IC反應器。

　　5.根據權利要求1所述的生活污水無動力處理系統，其特征在于：所述第一彈性立體填料的高度為2000mm。

　　6.根據權利要求1所述的生活污水無動力處理系統，其特征在于：所述第二彈性立體填料的高度為1500mm。

　　7.根據權利要求1所述的生活污水無動力處理系統，其特征在于：所述多孔板的孔徑為5mm。

　　8.根據權利要求1所述的生活污水無動力處理系統，其特征在于：所述第二彈性立體填料底部高度比第一彈性立體填料底部高度高10～20mm。

　　9.根據權利要求1所述的生活污水無動力處理系統，其特征在于：所述第一彈性立體填料的寬度比第二彈性立體填料的寬度大500mm。

　　說明書

　　一種生活污水無動力處理系統

　　技術領域

　　本實用新型涉及生活污水處理技術，具體來說是一種生活污水無動力處理系統。

　　背景技術

　　國內對農村生活污水處理技術的研究較國外發達國家晚，近年來，隨著地方經濟實力的增強，尤其是發達省份在經濟發展到一定階段以后，逐步認識到農村生活污水處理問題的重要性，并開始采用一些實用、合理、低能耗和低運行費用的技術來處理污水;一些人口密集的欠發達地區也認識到，如果不對農村生活污水采取有效處理，會觸發農村醫療和經濟建設等方面的系列問題，甚至造成傳染病的產生與擴散，因此，國內一些地區對農村污水的處理技術方法進行了實踐探索，并取得了一定的效果。

　　我國農村生活污水主要具有以下特點：

　　(1)分布面廣、分散。村莊分散的地理分布特征造成污水分散，難于收集。

　　(2)來源多。除了來自人糞便、廚房產生的污水外，還有家庭清潔、生活垃圾堆放滲濾而產生的污水。例如，太湖洗衣廢水占生活污水的21.6%，巢湖、滇池大約為17.9%。

　　(3)增長快。隨著農民生活水平的提高以及農村生活方式的改變，生活污水的產生量也隨之增長。

　　(4)處理率低。以浙江省麗水市的農村污染情況為例，每年全市農村人糞尿產生總量約180萬噸，經化糞池處理的量約為23.03萬噸，處理率僅為12.9%。

　　實用新型內容

　　本實用新型的目的在于克服以上現有技術存在的不足，提供了一種結構簡單、造價低廉、使用效果好、速度快、處理率高及節能環保的生活污水無動力處理系統。

　　為了達到上述目的，本實用新型采用以下技術方案：一種生活污水無動力處理系統，包括罐體，罐體左側設置進水管，進水管進口端呈水平設置，進水管出水端呈垂直設置，進水管出水端底部距罐體650～750mm，進水管右側設置第一隔水板，第一隔水板的頂部距罐體頂部350～450mm，第一隔水板頂部右側設置pH值傳感器，第一隔水板右側設置第二隔水板，第二隔水板上部設置跌水管，第二隔水板上設置溫度傳感器，第一隔水板與第二隔水板之間設置第一彈性立體填料，第二隔水板右側設置第三隔水板，第二隔水板與第三隔水板之間設置第二彈性立體填料，第三隔水板底部連接多孔板，多孔板高度為350～450mm，罐體右側設置出水管，出水管處設置多層微孔過濾膜。

　　所述罐體的頂部開設若干人孔。

　　所述進水管出水端設置粗格柵，間隙距離為41mm。

　　所述第一隔水板頂部設置IC反應器。

　　所述第一彈性立體填料的高度為2000mm。

　　所述第二彈性立體填料的高度為1500mm。

　　所述多孔板的孔徑為5mm。

　　所述第二彈性立體填料底部高度比第一彈性立體填料底部高度高10～20mm。

　　所述第一彈性立體填料的寬度比第二彈性立體填料的寬度大500mm。

　　本實用新型相對于現有技術，具有如下的優點及效果：

　　1、本實用新型包括罐體，罐體左側設置進水管，進水管進口端呈水平設置，進水管出水端呈垂直設置，進水管出水端底部距罐體650～750mm，進水 管右側設置第一隔水板，第一隔水板的頂部距罐體頂部350～450mm，第一隔水板頂部右側設置pH值傳感器，第一隔水板右側設置第二隔水板，第二隔水板上部設置跌水管，第二隔水板上設置溫度傳感器，第一隔水板與第二隔水板之間設置第一彈性立體填料，第二隔水板右側設置第三隔水板，第二隔水板與第三隔水板之間設置第二彈性立體填料，第三隔水板底部連接多孔板，罐體右側設置出水管，出水管處設置多層微孔過濾膜，具有結構簡單、造價低廉、使用效果好、速度快、處理率高及節能環保等特點。

　　2、本實用新型中的罐體的頂部開設若干人孔，可以方便檢測和維修，提高使用效率。

　　3、本實用新型中的進水管出水端設置粗格柵，間隙距離為41mm，可以進行粗過濾，去除一些大的雜質。

　　4、本實用新型中的第一隔水板頂部設置IC反應器，結合后面的結構，可以使凈化率大大提高。

　　5、本實用新型中的第一彈性立體填料區域為厭氧區，填料上均有微生物層，可以消耗雜質有機物，降解有機物濃度，凈化水質。

　　6、本實用新型中的處的跌水管，下方為第一彈性立體填料，此區域為兼氧區，兼氧區應有較好的空氣進入渠道與保證污水和空氣的充分接觸面積，才能使污水處于兼氧狀態，從而達到去除NH3-N的目的，有落差，既可以保證進出水的順暢，同時也可以有一定的跌落曝氣過程，提高污水中溶解氧濃度。

　　7、本實用新型中的pH值傳感器、溫度傳感器，可以根據顯示的數值，進行外部干預調整，使處理的能力得到加強。

　　8、本實用新型中的出水管處設置多層微孔過濾膜，結合前面的結構，可以提高使用效果，兩者相輔相成。
