申請日2014.11.06
公開(公告)日2015.03.18
IPC分類號C02F1/48
摘要
本實用新型的目的在于提供一種污水處理中的磁性加載物回收裝置。本實用新型在箱體的底邊和側邊的連接處設有磁性加載物出口，箱體的底邊設有排泥管，轉動鋼環橫向設置在箱體的中心，轉動鋼環的斜上方設有布水管，下方設有水道，轉動鋼環的下方與磁性加載物出口相應的位置設有轉動毛刷，轉動毛刷的下側設有斜板;轉動鋼環為密封圓柱體，其內部同軸設有固定磁環，固定磁環與箱體固定連接，在固定磁環的圓周方向上固定連接有一段連續圓弧的永久磁鐵。本實用新型解決了刮板易損壞的技術問題，提高了生產效率，降低了故障率，提高磁性加載物回收率，減少永久磁鐵使用量降低制造成本，具有很好的實用價值和推廣前景。
權利要求書

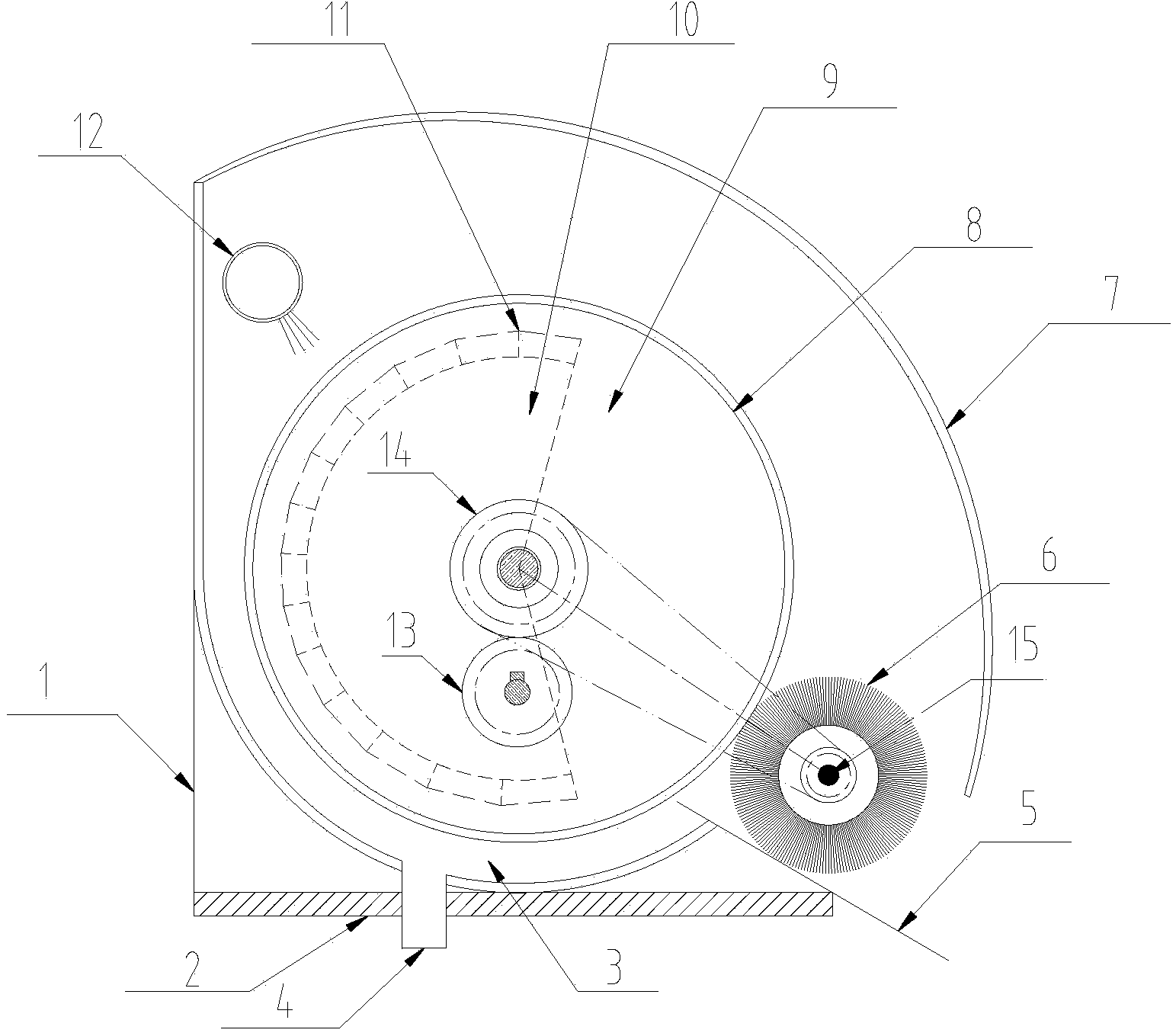

1.一種污水處理中的磁性加載物回收裝置，包括箱體(1)、底座(2)、箱體蓋(7)和動 力裝置，底座(2)上側設有箱體(1)，箱體(1)的上側設有箱體蓋(7)，其特征在于：還 包括轉動鋼環(8)、轉動毛刷(6)、布水管(12)和水道(3)，在箱體(1)的底邊和側邊的 連接處設有磁性加載物出口，箱體(1)的底邊設有排泥管(4)，轉動鋼環(8)橫向設置在 箱體(1)的中心，轉動鋼環(8)的一側斜上方設有布水管(12)，下方設有水道(3)，轉動 鋼環(8)的另一側下方與磁性加載物出口相應的位置設有轉動毛刷(6)，轉動毛刷(6)的 下側設有斜板(5);轉動鋼環(8)為密封圓柱體，其內部同軸設有固定磁環(10)，固定磁 環(10)與箱體固定連接，在固定磁環(10)的圓周方向上固定連接有一段連續圓弧的永久 磁鐵(11);轉動鋼環(8)和轉動毛刷(6)分別與動力裝置連接。
2.根據權利要求1所述的污水處理中的磁性加載物回收裝置，其特征在于：所述的轉動 鋼環(8)內部的固定磁環(10)上的永久磁鐵(11)所占圓弧長度為整圓的0.5～0.7，剩余 部分為固定磁環空缺(9)。
3.根據權利要求1或2所述的污水處理中的磁性加載物回收裝置，其特征在于：所述的 帶有永久磁鐵(11)的固定磁環(10)位于布水管(12)與斜板(5)連接直線的下方。
4.根據權利要求1所述的污水處理中的磁性加載物回收裝置，其特征在于：所述的水道 (3)為箱體(1)與轉動鋼環(8)之間的圓弧形通道。
5.根據權利要求1或4所述的污水處理中的磁性加載物回收裝置，其特征在于：所述的 排泥管(4)設置在轉動鋼環(8)的垂線直徑的兩側。
6.根據權利要求1或4所述的污水處理中的磁性加載物回收裝置，其特征在于：所述的 斜板(5)與水道(3)之間設有1mm-5mm的縫隙。
7.根據權利要求1所述的污水處理中的磁性加載物回收裝置，其特征在于：所述的轉動 毛刷(6)與轉動鋼環(8)之間為緊密線接觸。
8.根據權利要求1所述的污水處理中的磁性加載物回收裝置，其特征在于：所述的動力 裝置包括變頻減速電機(16)和傳動裝置，所述的傳動裝置為齒輪和/或鏈條傳動。
9.根據權利要求5所述的污水處理中的磁性加載物回收裝置，其特征在于：所述的排泥 管(4)最低點高于箱體(1)最低端10mm-50mm。
10.根據權利要求8所述的污水處理中的磁性加載物回收裝置，其特征在于：所述的傳動 裝置包括主動齒輪(13)、從動齒輪(14)和次從動齒輪(15)，主動齒輪與變頻減速電機(16) 連接，從動齒輪(14)與主動齒輪(13)嚙合連接，次從動齒輪(15)與從動齒輪(14)連 接。
說明書
污水處理中的磁性加載物回收裝置
技術領域
本實用新型涉及污水處理設備技術領域，尤其涉及一種污水處理中的磁性加載物回收裝 置。
背景技術
在污水處理技術領域中，采用加載嵌合技術是在傳統絮凝沉淀技術基礎上投加磁性加載 物，使加載物與絮體污染物緊密嵌合，從而提高了絮體的重量，加大沉降速度。如圖5所示， 其處理工藝過程主要有：廢水通過污水提升泵進入A反應池1，在此加入絮凝劑，如聚合氯化 鋁、聚合硫酸鐵、三氯化鐵等，使廢水中污染物脫穩凝聚成細小絮體;廢水自流進入B反應池 2，在此加入磁性加載物，加載物與絮體充分相互嵌合，因而增大了絮體重量;廢水從反應池 底部進入C反應池3，在此加入高分子絮凝劑，通過吸附架橋、網捕等作用使細小絮體相互聚 集，形成大的絮體礬花。然后，廢水自流進入D沉淀池，在此進行泥水分離，上清液排出系統， D沉淀池底部的絮凝污泥回流進入E絮體破碎機，在此將絮體破碎，破壞絮體與加載物的嵌合 狀態，使絮體與加載物分離;最后，泥水混合物進入F磁性加載物回收裝置，該裝置將磁性加 載物回收進入B反應池2循環利用，絮凝污泥排出去污泥處理系統。
本實用新型針對的對象就是F步驟中的磁性加載物回收裝置，在實際生產過程中，現有磁 性加載物回收裝置中，例如ZL200820016206.3中，提到的類似的磁性加載物回收裝置中的回 收刮板裝置如圖4所示，普遍存在一下問題：
1.現有設備上安裝刮刀b來剝離磁粉，該刮刀易磨損，而且當刮刀與轉鼓(磁鼓a)之間 無潤滑水時，由于摩擦阻力過大，導致刮刀變形，需要停車重新安裝;
2.現有設備中使用的永久磁鐵數量多,制造成本高;
3.含有磁性加載物的污水通道設計不合理，磁性加載物分布不均,影響回收率。
因此,本專利可以解決上述存在的問題，提高磁性加載物回收過程中的效率，并降低故障 率和制造成本。
實用新型內容
本實用新型的目的在于提供一種能夠提高磁性加載物的回收效率，降低故障率和成本的 磁性加載物回收裝置。
為了達到上述目的，本實用新型包括箱體、底座、箱體蓋和動力裝置，底座上側設有箱 體，箱體的上側設有箱體蓋，還包括轉動鋼環、轉動毛刷、布水管和水道，在箱體的底邊和 側邊的連接處設有磁性加載物出口，箱體的底邊設有排泥管，轉動鋼環橫向設置在箱體的中 心，轉動鋼環的一側斜上方設有布水管，下方設有水道，轉動鋼環的另一側下方與磁性加載 物出口相應的位置設有轉動毛刷，轉動毛刷的下側設有斜板;轉動鋼環為密封圓柱體，其內 部同軸設有固定磁環，固定磁環與箱體固定連接，在固定磁環的圓周方向上固定連接有一段 連續圓弧的永久磁鐵;轉動鋼環和轉動毛刷分別與動力裝置連接。
本實用新型的轉動鋼環在動力裝置的帶動下周向運動，補水管采用噴淋的形式，保證了 污水中的磁性加載物能夠充分的接觸轉動鋼環，并由固定磁環吸附在轉動鋼環的外側，隨著 轉動鋼環的轉動，當遇到轉動方向相反的轉動毛刷時，磁性加載物處于空缺部分，沒有永久 磁鐵的吸附，在毛刷的刷動下，掉落到斜板上，并通過磁性加載物出口排出，磁性加載物重 新進入污水處理過程中。
在具體轉動過程中，優選的為轉動鋼環為順時針轉動。
所述的轉動鋼環內部的固定磁環上的永久磁鐵所占圓弧長度為整圓的0.5-0.7，剩余部 分為固定磁環空缺。
本實用新型的永久磁鐵所占面積小于現有技術，既達到了與原來相同的技術效果，而且 減少了永久磁鐵用量,降低了制造成本。
所述的帶有永久磁鐵的固定磁環位于布水管與斜板連接直線的下方。
本實用新型的永久磁鐵的位置是在補水管和斜板的連線下方，能夠在充分吸附磁性加載 物的同時，降低制造成本。
所述的水道為箱體與轉動鋼環之間的圓弧形通道。水道弧形是箱體本身的結構，其與轉 動鋼環配合形成了圓弧形的通道，在磁性加載物吸附以后，污水和污泥再?gòu)呐拍喙芘懦觥?/P>
所述的排泥管設置在轉動鋼環的垂線直徑的兩側。
本實用新型的排泥管改進在于沒有像現有技術一樣設置在箱體的最低點，而是設置在兩 側，其有益效果是可以有效減少磁性加載物的流失，增加回收效率。
所述的斜板與水道之間設有1mm-5mm的縫隙。
斜板與水道之間設置的縫隙，可將少量的水帶到斜板和轉動毛刷上，不僅有利于磁性加 載物與磁鐵的分離，也有利于磁性加載物與斜板的分離。
所述的轉動毛刷與轉動鋼環之間為緊密線接觸。
所述的動力裝置包括變頻減速電機和傳動裝置，所述的傳動裝置為齒輪和/或鏈條傳動。
本實用新型優選的采用了齒輪和/或鏈條傳動，也可以采用其它形式的傳動，現有技術的 傳動方式，在本領域技術人員能夠簡單替換的，都應落在本實用新型的保護范圍內。
所述的排泥管最低點高于箱體最低端10mm-50mm。排泥管的最低點高于箱體最低端 10mm-50mm,減少加載物的流失從而提高回收效率。
所述的傳動裝置包括主動齒輪、從動齒輪和次從動齒輪，主動齒輪與變頻減速電機連接， 從動齒輪與主動齒輪嚙合連接，次從動齒輪與從動齒輪連接。
本實用新型采用如上技術方案，首先解決了刮板易損壞的技術問題，由此，提高了生產 效率，降低了故障率;其次，提高磁性加載物回收率(達到99.5%以上);第三，減少永久磁 鐵使用量降低制造成本，具有很好的實用價值和推廣前景。
