申請日2013.08.27

　　公開(公告)日2015.03.18

　　IPC分類號C02F9/08

　　摘要

　　本發明涉及的是一種救災用應急水處理設備，包括:增壓箱、污水箱，過濾箱、沉淀箱、消毒箱、淡化箱、飲用水水箱;所述增壓箱與所述污水箱相連，所述污水箱、過濾箱、沉淀箱、消毒箱、淡化箱、飲用水水箱依次互相連通，所述增壓箱內部設有增壓泵，外部設有太陽能集結板，太陽能集結板與增壓泵的動力設備相連;污水箱設有進水口和格柵;過濾箱內設有沙石過濾器和活性炭過濾器;沉淀箱內設有噴藥裝置;消毒箱內設有消毒裝置;淡化箱內部設有反滲透膜;飲用水水箱外部設有飲用水出水口。本發明結構簡單、自動供電，可以較廣泛的應用于野外考察、搶險救災中。

　　權利要求書

　　1.一種救災用應急水處理設備，包括:增壓箱、污水箱，過濾箱、沉淀箱、消毒箱、淡化箱、飲用水水箱;所述增壓箱與所述污水箱相連，所述污水箱、過濾箱、沉淀箱、消毒箱、淡化箱、飲用水水箱依次互相連通，其特征在于：所述增壓箱內部設有增壓泵，外部設有太陽能集結板，太陽能集結板與增壓泵的動力設備相連;所述污水箱設有進水口和格柵;所述過濾箱內設有沙石過濾器和活性炭過濾器;所述沉淀箱內設有噴藥裝置;所述消毒箱內設有消毒裝置;所述淡化箱內部設有反滲透膜;所述飲用水水箱外部設有飲用水出水口。

　　2.根據權利要求1所述的一種救災用應急水處理設備，其特征在于：所述污水箱、過濾箱、沉淀箱、消毒箱、淡化箱、飲用水水箱上均設有太陽能集結板。

　　3.根據權利要求2所述的一種救災用應急水處理設備，其特征在于：所述的沉淀箱上部設有充氧器。

　　4.根據權利要求3所述的一種救災用應急水處理設備，其特征在于：所述沉淀箱下部設有排渣口。

　　5.根據權利要求4所述的一種救災用應急水處理設備，其特征在于：所述消毒裝置為紫外線消毒管。

　　6.根據權利要求4所述的一種救災用應急水處理設備，其特征在于：所述消毒裝置為臭氧消毒器。

　　說明書

　　一種救災用應急水處理設備

　　技術領域

　　本發明涉及一種救災用應急水處理設備。

　　背景技術

　　水作為生命之源，是人體不可或缺的物質，有人居住的地方就需要提供干凈的水源。對于城鄉居民來說，居所固定，水源供應不存在問題，但是對于地質勘探、野外科考、動植物保護等野外工作者，隨時攜帶大量的水顯然是不現實的。野外干凈的水源不是隨便就能夠找到的，有的水里含有大量的泥沙、細菌、草本植物等，未經凈化就飲用或用來做飯，也會導致不適，甚至引起疾病。特別是在地震、海嘯、泥石流等破壞力極強的自然災害情況下，造成附近的居民流離失所，居無定所，供電、供水系統全部癱瘓，干凈的水源供應更是難上加難，災區只有在附件的地方取水，水里的泥沙、生活垃圾、細菌都比較多，達不到清洗傷口和飲用的要求，給災區的救援工作帶來了極大的困難。

　　在現有的應急水處理設備中，大多是結構復雜，需要外部提供電源的，在外部供電設備出現故障的情況下，不能正常工作，這些制水設備在那些惡劣環境下無電供應的救災區域則不能進行工作;而且不能同時實現對各種水質的水進行淡化處理，對咸水地區無法進行應急處理，水處理裝置使用范圍小。

　　發明內容

　　本發明的目的是提供一種結構簡單、自動供電、使用范圍廣的救災用應急水處理設備。

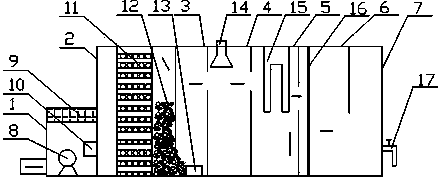

　　本發明采用的技術方案為：一種救災用應急水處理設備，包括:增壓箱、污水箱，過濾箱、沉淀箱、消毒箱、淡化箱、飲用水水箱;所述增壓箱與所述污水箱相連，所述污水箱、過濾箱、沉淀箱、消毒箱、淡化箱、飲用水水箱依次互相連通，所述增壓箱內部設有增壓泵，外部設有太陽能集結板，太陽能集結板與增壓泵的動力設備相連;污水箱設有進水口和格柵;過濾箱內設有沙石過濾器和活性炭過濾器;沉淀箱內設有噴藥裝置;消毒箱內設有消毒裝置;淡化箱內部設有反滲透膜;飲用水水箱外部設有飲用水出水口;

　　作為進一步改進，所述污水箱、過濾箱、沉淀箱、消毒箱、淡化箱、飲用水水箱上均設有太陽能集結板，所述太陽能集結板與所述增壓箱上的太陽能集結板相連，這樣接收太陽能的面積更大，為增壓泵提供充足的電源;

　　作為進一步改進，所述的沉淀箱上部設有充氧器，可以增加氧氣的濃度，從而促進微生物凝結，加速沉淀;

　　作為進一步改進，所述沉淀箱下部設有排渣口，可以將過濾的泥沙排出;

　　作為進一步改進，所述消毒裝置為紫外線消毒管;

　　作為進一步改進，所述消毒裝置為臭氧消毒器;

　　本發明的有益效果：本發明采用太陽能集結板的結構，可以在沒有外部電源的情況下自動供電，從而正常工作;采用淡化設備，可以將咸水處理成飲用水，使用范圍較廣。
