申請日2013.08.27

　　公開(公告)日2014.04.23

　　IPC分類號C02F1/04

　　摘要

　　本實用新型公開了一種用于天然氣廢水分離的冷凝水無閥自平衡系統，包括數個平衡閃發桶，平衡閃發桶頂端連接閃發蒸汽上升管，平衡閃發桶之間通過U形液封聯通管連通。本實用新型使用U形液封聯通管替代了調節閥，防止了調節閥出現的機械故障造成系統的串氣，提高了整個分離系統的穩定性。

　　權利要求書

　　1.一種用于天然氣廢水分離的冷凝水無閥自平衡系統，包括數個平衡閃發桶，平衡閃發桶頂端連接閃發蒸汽上升管，其特征在于：平衡閃發桶之間通過U形液封聯通管連通。

　　說明書

　　用于天然氣廢水分離的冷凝水無閥自平衡系統

　　技術領域

　　本實用新型涉及一種冷凝水平衡系統，屬于化工領域。

　　背景技術

　　目前在廢水處理行業分離技術被廣泛運用。在分離系統中常常使用到多個分離裝置，從每個分離裝置中冷凝出的冷凝水通過平衡閃發桶匯集在一起排出。平衡閃發桶中存在氣液兩相，蒸汽從閃發蒸汽上升管中排出循環利用，冷凝水進入下一級平衡閃發桶匯總，兩級平衡桶間存在壓力差，為了防止蒸汽進入下一級平衡閃發桶，破壞系統平衡，影響分離系統，參見圖1，在兩級平衡閃發桶之間設置有調節閥1，通過調節閥控制液位來阻氣排水。但是管道阻力大，調節閥參數不易控制，冷凝水流通不順暢，同時調節閥一旦出現機械故障就會引起串氣，破壞整個系統的平衡。

　　實用新型內容

　　本實用新型的目的就在于針對現有技術的不足，提供一種用于天然氣廢水分離的冷凝水無閥自平衡系統，它不依靠調節閥來阻氣排水，不會因?yàn)闄C(jī)械故障造成系統的串氣，提高了整個分離系統的穩定性。

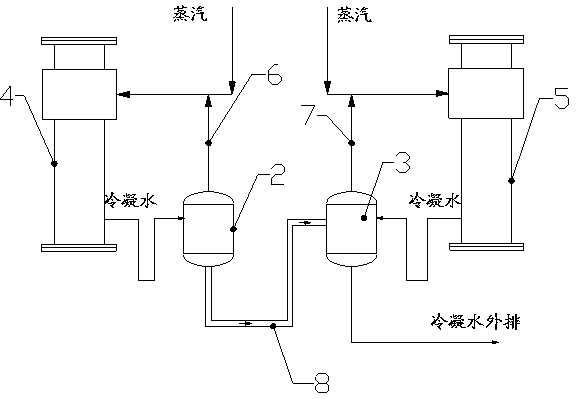

　　為了實現上述目的，本實用新型采用的技術方案是這樣的：一種用于天然氣廢水分離的冷凝水無閥自平衡系統，包括數個平衡閃發桶，平衡閃發桶頂端連接閃發蒸汽上升管，其特征在于：平衡閃發桶之間通過U形液封聯通管連通。

　　本實用新型自平衡系統根據平衡閃發桶之間存在壓力差，使用U形液封聯通管將兩個平衡閃發桶連通后，冷凝水通過聯通管流動，U形液封聯通管中的液柱高度就可以阻止較高壓力的平衡閃發桶之中的蒸汽不會傳到較低壓力的平衡閃發桶中，U形液封聯通管就起到了阻氣排水的作用。

　　與現有技術相比，本實用新型使用U形液封聯通管替代了調節閥，防止了調節閥出現的機械故障造成系統的串氣，提高了整個分離系統的穩定性，同時為業主節約一定量的投資費用。
