申請日2013.09.25

　　公開(公告)日2014.04.23

　　IPC分類號C02F1/70; C02F1/44; C02F7/00; C02F1/74; C02F1/24

　　摘要

　　本實用新型公開了一種藥業廢水處理裝置，包括罐體，所述的罐體底部設置有一廢水入口，所述的罐體下端設置有穿孔曝氣板，所述的穿孔曝氣板上端設置有一層半透膜層，所述的半透膜層上端設置有鐵碳填料室，所述的鐵碳填料室上端設置有一集水區，所述的集水區一側設置有出水口，所述的罐體頂端設置有排氣口。本實用新型具有處理效果好、成本低廉、操作方便、電力消耗低特點。

　　權利要求書

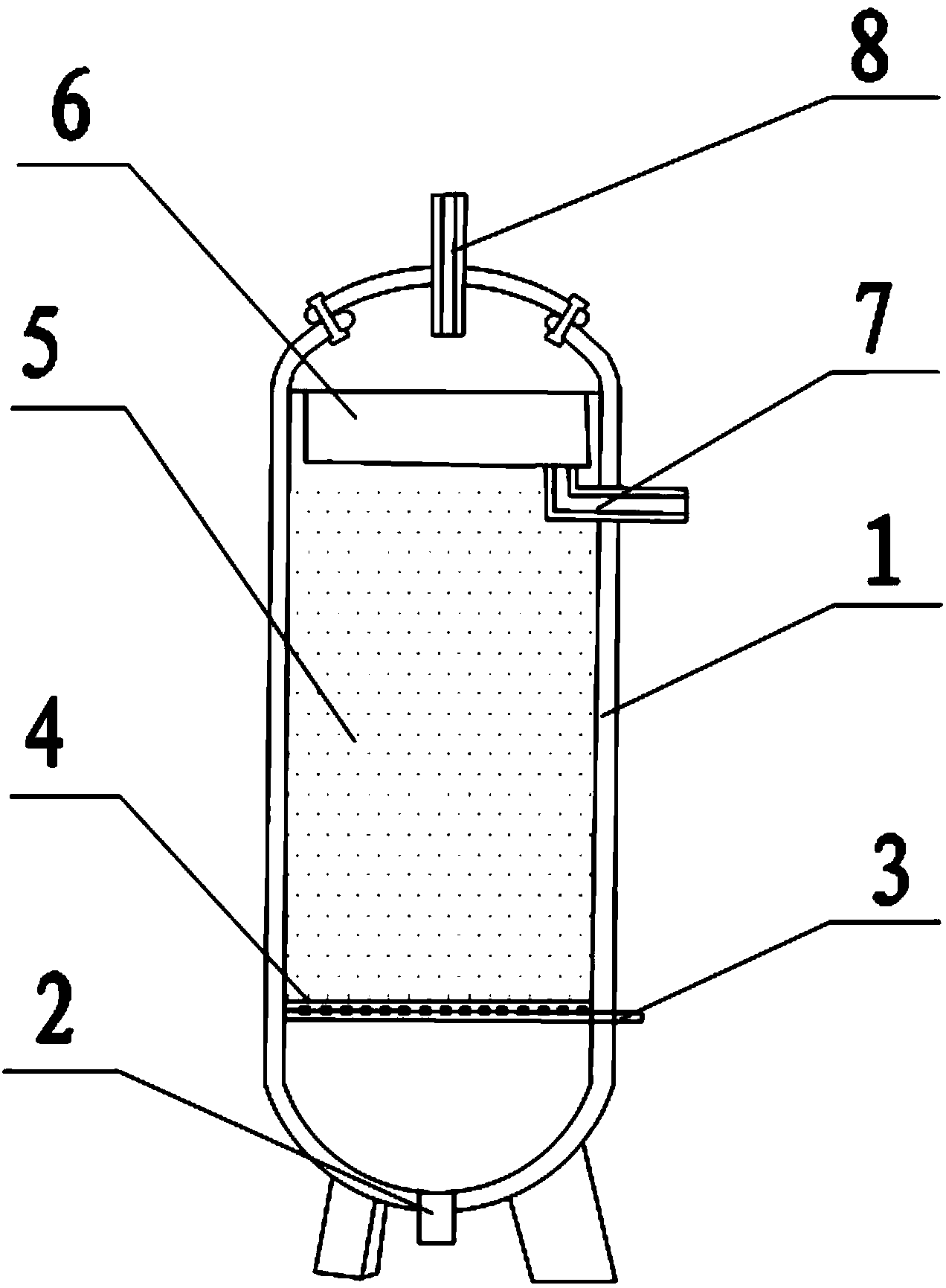

　　1.一種藥業廢水處理裝置，包括罐體(1)，其特征在于：所述的罐體(1)底部設置有一廢水入口(2)，所述的罐體(1)下端設置有穿孔曝氣板(3)，所述的穿孔曝氣板(3)上端設置有一層半透膜層(4)，所述的半透膜層(4)上端設置有鐵碳填料室(5)，所述的鐵碳填料室(5)上端設置有一集水區(6)，所述的集水區(6)一側設置有出水口(7)，所述的罐體(1)頂端設置有排氣口(8)。

　　2.根據權利要求1所述的一種藥業廢水處理裝置，其特征在于：所述的廢水入口(2)和出水口(7)分別設置有pH計。

　　3.根據權利要求1所述的一種藥業廢水處理裝置，其特征在于：所述的半透膜層(4)為無紡布材料。

　　說明書

　　一種藥業廢水處理裝置

　　技術領域

　　本實用新型涉及一種廢水處理裝置，尤其涉及一種藥業廢水處理裝置。

　　背景技術

　　目前制藥業廢水中所含有機污染物濃度高、結構穩定、生化性差，一般的生化方法處理，無法承受如此高負荷，國內外對此類高濃有機廢水的處理方法，目前主要是使用物理化學方法對原污水進行預處理，使污水中的濃度大大降低后，再采用生化方法處理。同時由于廢水裝置制造成本高，運行成本高，常規工藝難以實現達標排放。而現有的制藥業污水量比較大，如果直接進入污水池處理會導致處理不完全，影響污水的處理效果、增加企業成本。因此，如何利用設備做好藥業污水進池前的預處理是很多企業的研究方向。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種處理效果好、成本低廉、操作方便、電力消耗低的藥業廢水處理裝置。

　　本實用新型的技術方案是：一種藥業廢水處理裝置，包括罐體，所述的罐體底部設置有一廢水入口，所述的罐體下端設置有穿孔曝氣板，所述的穿孔曝氣板上端設置有一層半透膜層，所述的半透膜層上端設置有鐵碳填料室，所述的鐵碳填料室上端設置有一集水區，所述的集水區一側設置有出水口，所述的罐體頂端設置有排氣口。

　　所述的廢水入口和出水口分別設置有pH計。

　　所述的半透膜層為無紡布材料。

　　本實用新型的技術效果是：本實用新型具有處理效果好、成本低廉、操作方便、電力消耗低特點。
