申請日2013.09.25

　　公開(公告)日2014.03.12

　　IPC分類號E03C1/182; E03C1/264; E03C1/23; E03C1/12

　　摘要

　　盥洗池廢水回收裝置是涉及一種盥洗池廢水回收裝置結構的改進。本實用新型提供一種可將盥洗池內廢水進行分類收集或排放的一種盥洗池廢水回收裝置。本實用新型包括盥洗池，其結構要點是：盥洗池底端設置有排水管，排水管的下端設置有兩通閥門，兩通閥門的下邊兩個出口分別與下水管和收集管相連;收集管的中部下方設置有與收集管相通的雜物槽，雜物槽與收集管通的開口處設置有過濾網，雜物槽的底端設置有排雜口，排雜口上設置有排雜閥門，收集管的端部設置有水龍頭;在水龍頭的下方設置有與水龍頭相應的收集桶，收集桶通過提手掛在水龍頭上，水龍頭上設置有與提手相應的卡塊。

　　權利要求書

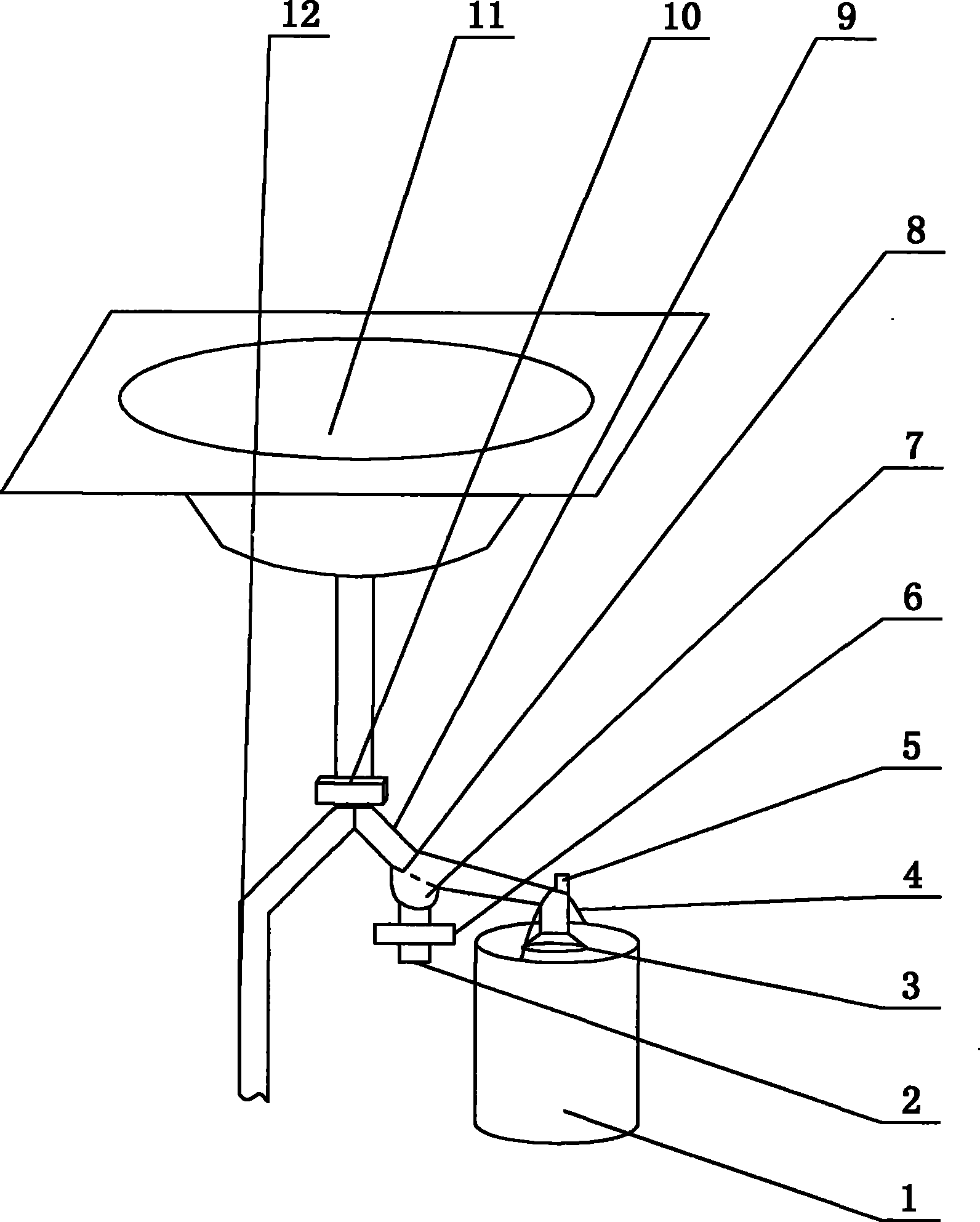

　　1.盥洗池廢水回收裝置，包括盥洗池(11)，其特征在于：盥洗池(11) 底端設置有排水管，排水管的下端設置有兩通閥門(10)，兩通閥門(10)的下 邊兩個出口分別與下水管(12)和收集管(9)相連;收集管(9)的中部下方 設置有與收集管(9)相通的雜物槽(7)，雜物槽(7)與收集管(9)通的開口 處設置有過濾網(8)，雜物槽(7)的底端設置有排雜口(2)，排雜口(2)上 設置有排雜閥門(6)，收集管(9)的端部設置有水龍頭(3);在水龍頭(3) 的下方設置有與水龍頭(3)相應的收集桶(1)，收集桶(1)通過提手(4)掛 在水龍頭(3)上，水龍頭(3)上設置有與提手(4)相應的卡塊(5)。

　　2.根據權利要求1所述的盥洗池廢水回收裝置，其特征在于：所述的收集 桶(1)截面直徑為20cm。

　　說明書

　　盥洗池廢水回收裝置

　　技術領域

　　本實用新型是涉及一種盥洗池廢水回收裝置結構的改進。

　　背景技術

　　現在對于盥洗池中的廢水的一般處理方法是直接排入下水管，這樣雖然方 便;但是，也造成了一定的水資源浪費。如;洗菜、洗水果等用過的水比較干 凈，還可進行再次的利用，因此，現在家庭需要一種能過將廢水分類收集或是 排放的廢水回收裝置。

　　發明內容

　　本實用新型就是針對上述問題，提供一種可將盥洗池內廢水進行分類收集 或排放的一種盥洗池廢水回收裝置。

　　為實現本實用新型的上述目的，本實用新型采用如下技術方案，本實用新 型包括盥洗池，其結構要點是：盥洗池底端設置有排水管，排水管的下端設置 有兩通閥門，兩通閥門的下邊兩個出口分別與下水管和收集管相連;收集管的 中部下方設置有與收集管相通的雜物槽，雜物槽與收集管通的開口處設置有過 濾網，雜物槽的底端設置有排雜口，排雜口上設置有排雜閥門，收集管的端部 設置有水龍頭;在水龍頭的下方設置有與水龍頭相應的收集桶，收集桶通過提 手掛在水龍頭上，水龍頭上設置有與提手相應的卡塊。

　　作為一種優選方案，所述的收集桶截面直徑為20cm。

　　本實用新型的有益效果：

　　1、可將盥洗池內廢水進行分類收集或排放

　　本實用新型盥洗池底端設置有排水管，排水管的下端設置有兩通閥門，兩 通閥門的下邊兩個出口分別與下水管和收集管相連;收集管的中部下方設置有 與收集管相通的雜物槽，雜物槽與收集管通的開口處設置有過濾網，雜物槽的 底端設置有排雜口，排雜口上設置有排雜閥門，收集管的端部設置有水龍頭; 在水龍頭的下方設置有與水龍頭相應的收集桶，收集桶通過提手掛在水龍頭上， 水龍頭上設置有與提手相應的卡塊。刷牙時，產生的廢水，有泡沫而且不適宜 存放，所以此時將兩通閥門打到與下水管相通的位置。洗菜或是洗水果的水比 較干凈，此時可將兩通閥門打到收集管相連的位置，廢水通過收集管中部下方 的雜物槽時，泥土漏過過濾網，停留在雜物槽內，水則從水龍頭流出落入收集 桶內，過段時間清理一次雜物槽即可。

　　2、結構簡單

　　本實用新型包括盥洗池，盥洗池底端設置有排水管，排水管的下端設置有 兩通閥門，兩通閥門的下邊兩個出口分別與下水管和收集管相連;收集管的中 部下方設置有與收集管相通的雜物槽，雜物槽與收集管通的開口處設置有過濾 網，雜物槽的底端設置有排雜口，排雜口上設置有排雜閥門，收集管的端部設 置有水龍頭;在水龍頭的下方設置有與水龍頭相應的收集桶，收集桶通過提手 掛在水龍頭上，水龍頭上設置有與提手相應的卡塊;構件少，連接簡單，因此， 結構簡單。
