申請日2013.09.25

　　公開(公告)日2014.01.01

　　IPC分類號C02F11/10

　　摘要

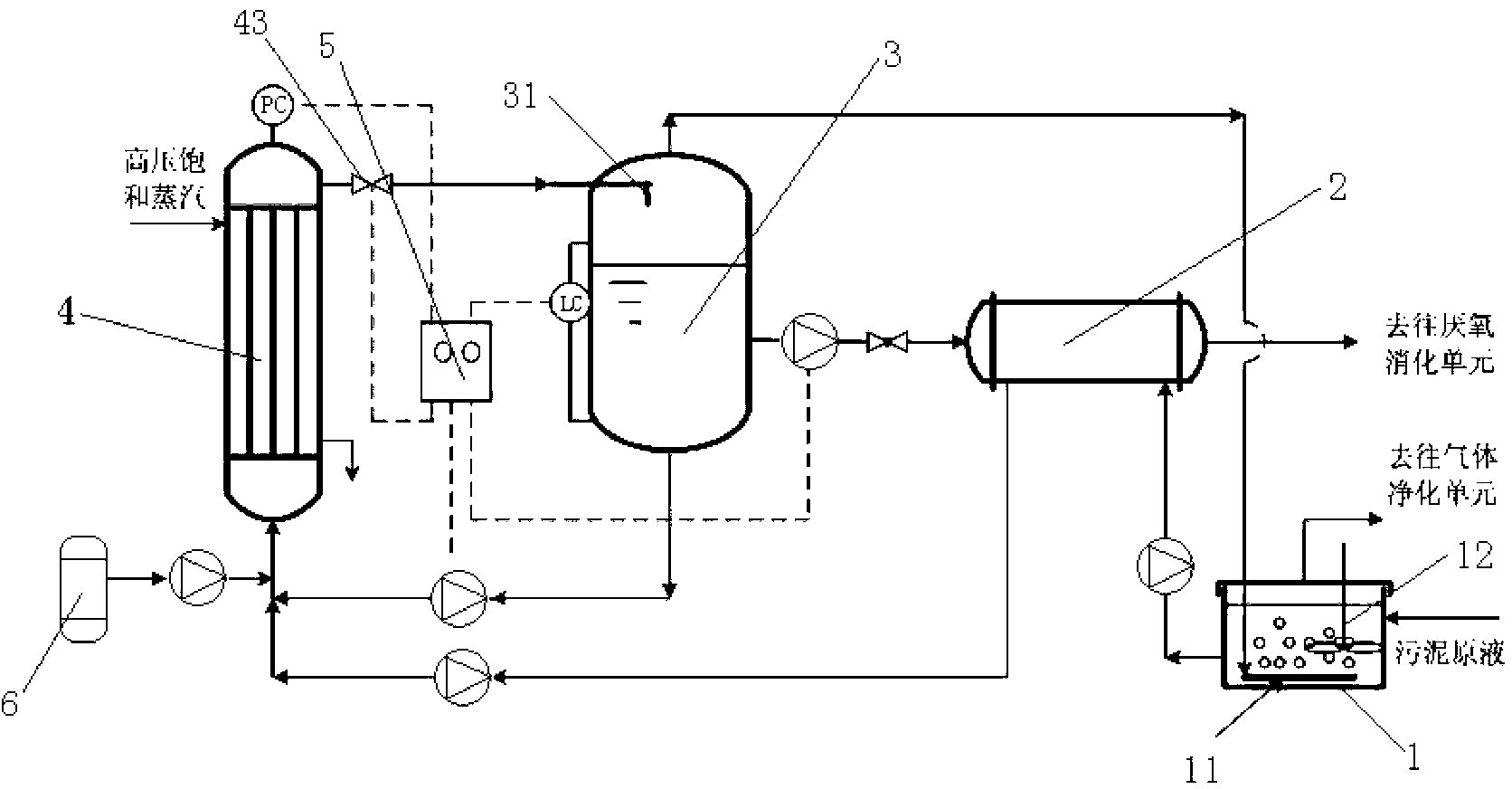

　　本發明公開了一種污泥水解裝置，包括通過管道依次連接的污泥調節罐、換熱器、列管水解反應器及氣液分離器，其中，所述列管水解反應器的出水口通過管道與設于氣液分離器內上部的噴嘴相連，所述氣液分離器頂部的氣體出口與設于污泥調節罐底部的氣體分布器相連，氣液分離器底部的液體出口與列管水解反應器底部的入水口相連，氣液分離器中部的污泥液出口與換熱器相連。其水解工藝如下：1)將污泥原液的pH值調節至8.5-9.0;2)污泥液在150-180℃、0.3-1.0MPa下發生水解反應;3)對水解后的污泥進行氣液分離，氣液分離產生的氣體對污泥原液進行一級加熱，氣液分離產生的污泥液，一部分對污泥原液進行二級加熱;另一部分污泥液返回至步驟2)中進行再次水解反應。

　　權利要求書

　　1.一種污泥水解裝置，其特征在于：包括污泥調節罐、換熱器、列管水解反應器及 氣液分離器，其中，所述污泥調節罐的出水口通過管道與換熱器的入水口相連，所述換熱 器的出水口通過管道與列管水解反應器底部的入水口相連，所述列管水解反應器上部的出 水口通過管道與設于氣液分離器內上部的噴嘴相連，所述氣液分離器頂部的氣體出口通過 氣體輸送管道與設于污泥調節罐底部的氣體分布器相連，氣液分離器底部的液體出口通過 管道與列管水解反應器底部的入水口相連，氣液分離器中部的污泥液出口通過管道與換熱 器相連。

　　2.根據權利要求1所述的污泥水解裝置，其特征在于：所述列管水解反應器包括上 封頭、下封頭及殼體，所述殼體內從上至下依次布置有外形尺寸與殼體內部相適配的折流 板，所述折流板上設有均勻分布的圓孔，所述列管水解反應器還包括列管，所述列管穿過 折流板上的圓孔安裝于殼體內。

　　3.根據權利要求2所述的污泥水解裝置，其特征在于：所述列管的內徑不低于5mm。

　　4.根據權利要求2所述的污泥水解裝置，其特征在于：所述折流板的表面積不低于 殼體橫截面積的50%。

　　5.根據權利要求2所述的污泥水解裝置，其特征在于：所述上封頭上還設有溫度傳 感器和壓力傳感器。

　　6.根據權利要求1所述的污泥水解裝置，其特征在于：所述噴嘴內部具有筒狀的液 體流路，所述噴嘴的前端具有一開口向下的噴口，靠近噴口處的噴嘴內周壁向內凸起，使 得液體流路的內徑減小，形成一橫截面為錐形的噴頸。

　　7.根據權利要求6所述的污泥水解裝置，其特征在于：所述噴口與豎直方向形成一 15°～30°的夾角。

　　8.根據權利要求1-7任一項所述的污泥水解裝置，其特征在于：所述污泥調節罐內 的液面低于氣液分離器的頂部。

　　9.根據權利要求1-7任一項所述的污泥水解裝置，其特征在于：所述污泥調節罐內 設有一攪拌器，所述污泥調節罐的入水口還連接一加藥裝置，所述加藥裝置內添加有pH 調節劑。

　　10.根據權利要求1-7任一項所述的污泥水解裝置，其特征在于：所述列管水解反 應器底部的入口還通過管道與向列管水解反應器的列管通入氣體的供氣單元相連;所述列 管水解反應器的殼程的上部還與高壓飽和蒸汽供應單元相通。

　　11.根據權利要求10所述的污泥水解裝置，其特征在于：所述供氣單元提供的氣體 的流量與污泥液循環量的流量比為0.5-1.5。

　　12.一種污泥水解工藝，其特征在于：包括以下步驟：

　　1)向污泥原液中加入pH調節劑，在攪拌的作用下，將污泥原液的pH值調節至 8.5-9.0;

　　2)經pH調節后的污泥液在列管水解反應器中，于150-180℃、0.3-1.0MPa下發生 水解反應;

　　3)對水解后的污泥進行氣液分離，氣液分離產生的氣體返回至步驟1)中對污泥原 液進行一級加熱，氣液分離產生的污泥液，一部分對污泥原液進行二級加熱;氣液分離產 生的另一部分污泥返回至步驟2)中再次進行水解反應。

　　13.根據權利要求12所述的污泥水解工藝，其特征在于：所述步驟2)水解反應過 程中通入有氣體。

　　14.根據權利要求13所述的污泥水解工藝，其特征在于：所述氣體為氮氣、氧氣、 空氣或臭氧。

　　15.根據權利要求13或14所述的污泥水解工藝，其特征在于：當通入的氣體為氮 氣、空氣或臭氧時，所通入氣體的流量與污泥液循環量之比(V/V)為0.5-1.5。

　　16.根據權利要求13或14所述的污泥水解工藝，其特征在于：當通入的氣體為氧 氣時，氧氣的通入量不超過污泥液有機物完全氧化所需氧氣量的30%。

　　17.根據權利要求12所述的污泥水解工藝，其特征在于：所述步驟2)中，污泥在 列管中的表觀線速度為0.01-0.5m/s。

　　18.根據權利要求12所述的污泥水解工藝，其特征在于：所述步驟3)氣液分離產 生的污泥液中，返回至步驟2)中再次進行水解反應的污泥液與對污泥原液進行二級加熱 的污泥液流量比不低于3.0。

　　說明書

　　一種污泥水解裝置及工藝

　　技術領域

　　本發明涉及一種針對市政、工業廢水處理過程中產生的污泥進行處理的污泥水解裝 置及工藝，屬于環保水處理領域。

　　背景技術

　　隨著我國社會經濟的發展，需要處理的廢水的量以及處理標準都日益增加與提高， 相應的污泥產量也日益增加，這些污泥若不加以妥善處理將會對環境構成巨大的污染威 脅。長期以來，我國的廢水處理存在“重水輕泥”的現象，據報道，僅有20%的污泥得 到了穩定化處理，大部分污泥未經處理直接衛生填埋，這不僅成為環境安全的巨大隱患， 而且是一種資源浪費。污泥處理技術的研究與應用將是“十二五”甚至是未來“十三五” 水處理行業發展的重點。目前，厭氧消化技術已被證明是一種有效的污泥減量化、資源化 處理技術，在國內外已經有大量的工程應用，但是仍然有很多問題需要解決;對污泥進行 水解預處理然后進行厭氧發酵是厭氧消化技術的常規步驟，水解效果的好壞直接影響到最 終厭氧消化的效率。現有的污泥水解工藝及設備大都存在水解效率低的問題，而且，污泥 堵塞的問題相對較為突出，因此，開發新型的污泥水解工藝與設備具有重大的現實意義。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種水解效率高、能耗低的污泥水解 裝置，此外，本發明還提供了一種污泥水解工藝。

　　為實現上述目的，本發明通過以下技術方案實現：

　　一種污泥水解裝置，包括污泥調節罐、換熱器、列管水解反應器及氣液分離器，其中， 所述污泥調節罐的出水口通過管道與換熱器的入水口相連，所述換熱器的出水口通過管道 與列管水解反應器底部的入水口相連，所述列管水解反應器上部的出水口通過管道與設于 氣液分離器內上部的噴嘴相連，所述氣液分離器頂部的氣體出口通過氣體輸送管道與設于 污泥調節罐底部的氣體分布器相連，氣液分離器底部的液體出口通過管道與列管水解反應 器底部的入水口相連，氣液分離器中部的污泥液出口通過管道與換熱器相連。

　　優選的是：所述列管水解反應器包括上封頭、下封頭及殼體，所述殼體內從上至下 依次布置有外形尺寸與殼體內部相適配的折流板，所述折流板上設有均勻分布的圓孔，所 述列管水解反應器還包括列管，所述列管穿過折流板上的圓孔安裝于殼體內。

　　優選的是：所述列管的內徑不低于5mm。

　　優選的是：所述折流板的表面積不低于殼體橫截面積的50%。

　　優選的是：所述上封頭上還設有溫度傳感器和壓力傳感器。

　　優選的是：所述噴嘴內部具有筒狀的液體流路，所述噴嘴的前端具有一開口向下的 噴口，靠近噴口處的噴嘴內周壁向內凸起，使得液體流路的內徑減小，形成一橫截面為錐 形的噴頸。

　　優選的是：所述噴口與豎直方向形成一15°～30°的夾角。

　　優選的是：所述污泥調節罐內的液面低于氣液分離器的頂部。

　　優選的是：所述污泥調節罐內設有一攪拌器，所述污泥調節罐的入水口還連接一加 藥裝置，所述加藥裝置內添加有pH調節劑。

　　優選的是：所述列管水解反應器底部的入口還通過管道與向列管水解反應器的列管 通入氣體的供氣單元相連;所述列管水解反應器的殼程的上部還與高壓飽和蒸汽供應單元 相通。

　　優選的是：所述供氣單元提供的氣體的流量與污泥液循環量的流量比為0.5-1.5。

　　一種污泥水解工藝，包括以下步驟：

　　1)向污泥原液中加入pH調節劑，在攪拌的作用下，將污泥原液的pH值調節至 8.5-9.0;

　　2)經pH調節后的污泥液在列管水解反應器中，于150-180℃、0.3-1.0MPa下發生 水解反應;

　　3)對水解后的污泥進行氣液分離，氣液分離產生的氣體返回至步驟1)中對污泥原 液進行一級加熱，氣液分離產生的污泥液，一部分對污泥原液進行二級加熱;氣液分離產 生的另一部分污泥返回至步驟2)中再次進行水解反應。

　　優選的是：所述步驟2)水解反應過程中通入有氣體。

　　優選的是：所述氣體為氮氣、氧氣、空氣或臭氧。

　　優選的是：當通入的氣體為氮氣、空氣或臭氧時，所通入氣體的流量與污泥液循環 量之比(V/V)為0.5-1.5。

　　優選的是：當通入的氣體為氧氣時，氧氣的通入量不超過污泥液有機物完全氧化所 需氧氣量的30%。

　　優選的是：所述步驟2)中，污泥在列管中的表觀線速度為0.01-0.5m/s。

　　優選的是：所述步驟3)氣液分離產生的污泥液中，返回至步驟2)中再次進行水解 反應的污泥液與對污泥原液進行二級加熱的污泥液流量比不低于3.0。

　　本發明的有益效果在于，采用本發明的污泥水解裝置，可以實現連續高效的污泥水 解操作，而且所處理污泥的濃度范圍廣，不僅可對含水率為90-99%的污泥進行水解處理， 亦可對稀釋后的高濃度污泥進行水解處理，通過向列管水解反應器內連續通入氣體強化了 傳熱效果，同時解決了反應器堵塞結垢問題;采用本發明的噴嘴結構可以實現快速泄壓， 有助于污泥液穩定的進行氣爆;本發明的污泥水解裝置通過污泥調節罐的氣體分布器對外 排氣體熱量吸收實現對污泥液的一級加熱，然后，污泥在進入列管水解反應器之前，通過 換熱器對系統的熱量進行回收，實現對污泥液的二級加熱，有效地降低了能耗;整個裝置 占地面積小，可以實現全封閉操作，有效解決了氣味擴散的問題;而且本裝置可以實現對 污泥更加徹底的水解處理，水解后的污泥液進行厭氧消化的停留時間大大縮短，僅需5-10 天。
