申請日2013.07.31

　　公開(公告)日2013.11.13

　　IPC分類號C02F1/66

　　摘要

　　本發明公開了一種化工廢水多段處理池，所述的處理池為長方形的池體，所述的池體上方設有密封蓋，所述的池體底部設有多個傾斜的斜板結構，所述的斜板結構上設有過濾篩網與密封蓋相連接，所述池體底部、斜板結構的側方設有多個旋轉攪拌器;本發明結構簡單，操作方便，通過池體內添加的多個旋轉攪拌器、斜板結構和過濾篩網結構，完成廢水和緩沖液的充分混合，同時經多層處理，分段凈化，處理效果好，特別在處理酸性或者堿性廢水的效果突出。

　　權利要求書

　　1.一種化工廢水多段處理池，所述的處理池為長方形的池體，所述的池體上方設有密封蓋，其特征在于，所述的池體底部設有多個傾斜的斜板結構，所述的斜板結構上設有過濾篩網與密封蓋相連接，所述池體底部、斜板結構的側方設有多個旋轉攪拌器。

　　2.根據權利要求1所述的一種化工廢水多段處理池，其特征在于，所述池體的上方設有廢水進口，池體的尾端設有排液口，所述池體的底部設有緩沖液輸入口，所述排液口端設有PH檢測裝置。

　　3.根據權利要求1所述的一種化工廢水多段處理池，其特征在于，所述的斜板結構與池體底部的傾斜角度為60-75°。

　　說明書

　　一種化工廢水多段處理池

　　技術領域

　　本發明涉及化工廢水處理領域，尤其涉及一種化工廢水多段處理池。

　　背景技術

　　工業廢水是指工業生產過程中產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。工業廢水處理方法按其作用原理可分為四大類，即物理處理法、化學處理法、物理化學處理法和生物處理法。

　　化學法為化工企業常用的處理廢水的方法之一，通過向廢水中加入緩沖液中和化工廢水中的污染元素，轉化成無污染物任何毒害作用的的中性無機鹽;處理效率高;但是日常使用的化學法處理化工廢水的處理池，由于其池體結構較為簡單，廢水在進入處理池后無法與緩沖液充分混合，從而導致含有少量為處理完全的污染元素經處理池排液口排出，從而產生污染，不利于化工行業的綠色生產。

　　發明內容

　　針對上述存在的問題，本發明目的在于提供一種混合效果好的化工廢水多段處理池。

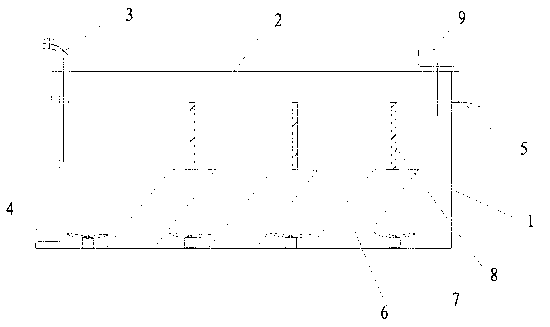

　　為了達到上述目的，本發明采用的技術方案如下：一種化工廢水多段處理池，所述的處理池為長方形的池體，所述的池體上方設有密封蓋，所述的池體底部設有多個傾斜的斜板結構，所述的斜板結構上設有過濾篩網與密封蓋相連接，所述池體底部、斜板結構的側方設有多個旋轉攪拌器。

　　作為本發明的一種改進，所述池體的上方設有廢水進口，池體的尾端設有排液口，所述池體的底部設有緩沖液輸入口，所述排液口端設有PH檢測裝置，通過PH檢測裝置檢測排液口排出廢水的PH值，從而控制緩沖液和廢水的流量，以達到充分處理的效果。

　　作為本發明的一種改進，所述的斜板結構與池體底部的傾斜角度為60-75°，該傾斜角度的斜板結構方便廢水在多個斜板結構之間的池水流通，同時又保證了斜板結構之間的獨自處理效果。

　　本發明的優點在于：本發明結構簡單，操作方便，通過池體內添加的多個旋轉攪拌器、斜板結構和過濾篩網結構，在重力和機械攪拌的條件下，完成廢水和緩沖液的充分混合，同時經多層處理，分段凈化，處理效果好，通過PH檢測裝置，可以對廢水中的PH值進行實時監控，在處理酸性或者堿性廢水的效果突出。
