申請日2013.08.28

　　公開(公告)日2014.02.05

　　IPC分類號C02F9/06

　　摘要

　　本實用新型涉及一種可移動的高濃度有機廢水處理裝置，包括抽提泵、pH調節池、微電解反應池、絮凝沉淀池、出水貯存池、鐵碳投加設備、氫氧化鈉投加設備、COD化學需要量在線檢測探頭、板框壓濾機，pH調節池、微電解反應池、絮凝沉淀池、出水貯存池依次連接，pH調節池與抽提泵出水端連接，絮凝沉淀池與出水貯存池相連接的管道內設有COD在線檢測探頭，鐵碳投加設備與微電解反應池連接，氫氧化鈉投加設備與絮凝沉淀池相連接，絮凝沉淀池底部與板框壓濾機相連接。本實用新型的優點是：適用于點狀污染源廢水的處理，通過投加氫氧化鈉、鐵碳等清理廢水，適用于高濃度有機廢水，操作簡單，運行成本低，運行時間短。

　　權利要求書

　　1.一種可移動的高濃度有機廢水處理裝置，其特征在于，包括抽提泵、pH調節池、微電解反應池、絮凝沉淀池、出水貯存池、鐵碳投加設備、氫氧化鈉投加設備、COD化學需要量在線檢測探頭、板框壓濾機，pH調節池、微電解反應池、絮凝沉淀池、出水貯存池依次連接，pH調節池與抽提泵出水端連接，絮凝沉淀池與出水貯存池相連接的管道內設有COD化學需要量在線檢測探頭，鐵碳投加設備與微電解反應池連接，氫氧化鈉投加設備與絮凝沉淀池相連接，絮凝沉淀池底部與板框壓濾機相連接。

　　2.根據權利要求1所述的一種可移動的高濃度有機廢水處理裝置，其特征在于，所述的pH調節池出水端、微電解反應池出水端均設有提升泵。

　　3.根據權利要求1所述的一種可移動的高濃度有機廢水處理裝置，其特征在于，所述的pH調節池內設有pH值探頭，微電解反應池內設有溶解氧檢測探頭，pH值探頭、溶解氧檢測探頭、COD化學需要量在線檢測探頭均與在線監控設備相通訊。

　　4.根據權利要求1所述的一種可移動的高濃度有機廢水處理裝置，其特征在于，所述的微電解反應池底部與鼓風機相連接。

　　說明書

　　一種可移動的高濃度有機廢水處理裝置

　　技術領域

　　本實用新型涉及一種廢水處理裝置，尤其涉及一種可移動的高濃度有機廢水處理裝置。

　　背景技術

　　目前，處理高濃度有機廢水的方法主要是化學法，化學法是通過強氧化劑將廢水中的有機物在一定條件下氧化成無機物，此方法處理效果好，易控制，但運行成本非常高，適用于處理水量小且生物難降解的廢水。而且有很多污水不能并入城市污水管道的廢水處理存在難點，廢水處理設備一般布設好后無法移動，降低了污水處理的靈活性。

　　發明內容

　　為克服現有技術的不足，本實用新型的目的是提供一種操作簡單、運行成本低、運行時間短的可移動的高濃度有機廢水處理裝置。

　　為實現上述目的，本實用新型通過以下技術方案實現：

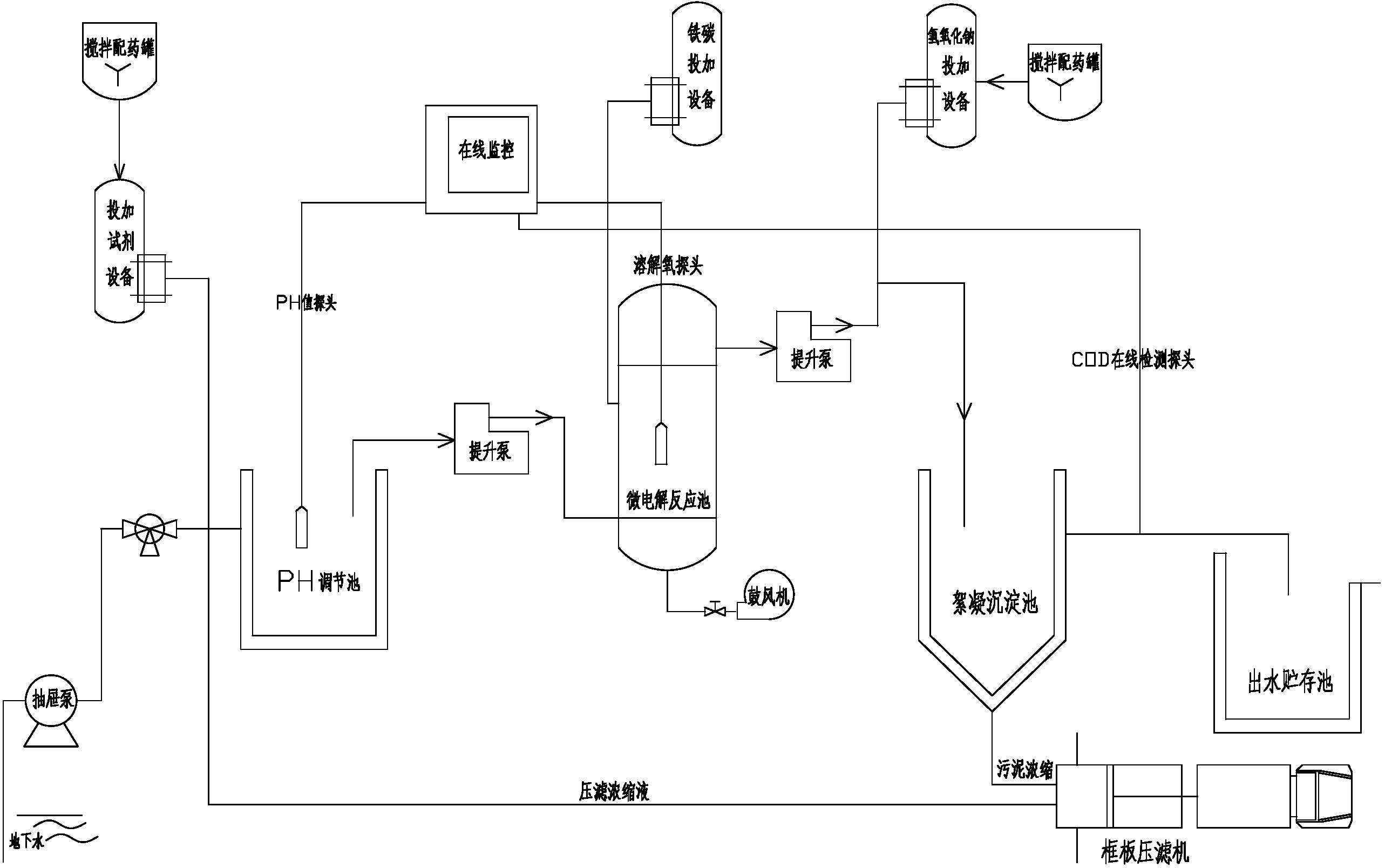

　　一種可移動的高濃度有機廢水處理裝置，包括抽提泵、pH調節池、微電解反應池、絮凝沉淀池、出水貯存池、鐵碳投加設備、氫氧化鈉投加設備、COD化學需要量在線檢測探頭、板框壓濾機，pH調節池、微電解反應池、絮凝沉淀池、出水貯存池依次連接，pH調節池與抽提泵出水端連接，絮凝沉淀池與出水貯存池相連接的管道內設有COD化學需要量在線檢測探頭，鐵碳投加設備與微電解反應池連接，氫氧化鈉投加設備與絮凝沉淀池相連接，絮凝沉淀池底部與板框壓濾機相連接。

　　所述的pH調節池出水端、微電解反應池出水端均設有提升泵。

　　所述的pH調節池內設有pH值探頭，微電解反應池內設有溶解氧檢測探頭，pH值探頭、溶解氧檢測探頭、COD化學需要量在線檢測探頭均與在線監控設備相通訊。

　　所述的微電解反應池底部與鼓風機相連接。

　　與現有技術相比，本實用新型的有益效果是：

　　本裝置可車載可移動，使用靈活，適用于點狀污染源廢水的處理，特別適用于不能并入城市污水管道的廢水。通過投加氫氧化鈉、鐵碳等清理廢水，適用于高濃度有機廢水，通過投加試劑處理沉淀物，并通過板框壓濾機濃縮污泥，操作簡單，運行成本低，運行時間短。
