申請日2013.08.28

　　公開(公告)日2014.02.12

　　IPC分類號C02F1/44; B01D61/58

　　摘要

　　本實用新型涉及一種煤礦井下用雙膜法水處理裝置。大多數煤礦井下的乳化液配制系統用水的水質一般，都不能滿足乳化液配制用水要求。為此，本煤礦井下用雙膜法水處理裝置由進水電動閥、減壓閥、超濾裝置、高壓泵、反滲透裝置、儲水箱、電氣控制裝置、第一壓力傳感器、第二壓力傳感器和液位傳感器組成;所述進水電動閥、減壓閥、超濾裝置、高壓泵、反滲透裝置、儲水箱依次通過管道連接;所述第一壓力傳感器設置于高壓泵進水管上，第二壓力傳感器設置于高壓泵出水管上;所述液位傳感器設置于儲水箱上。本實用新型具有使用方便、運轉可靠的優點，用它凈化處理后的礦井水，完全可以滿足乳化液配置用水的要求，廣泛適用于各種礦井。

　　權利要求書

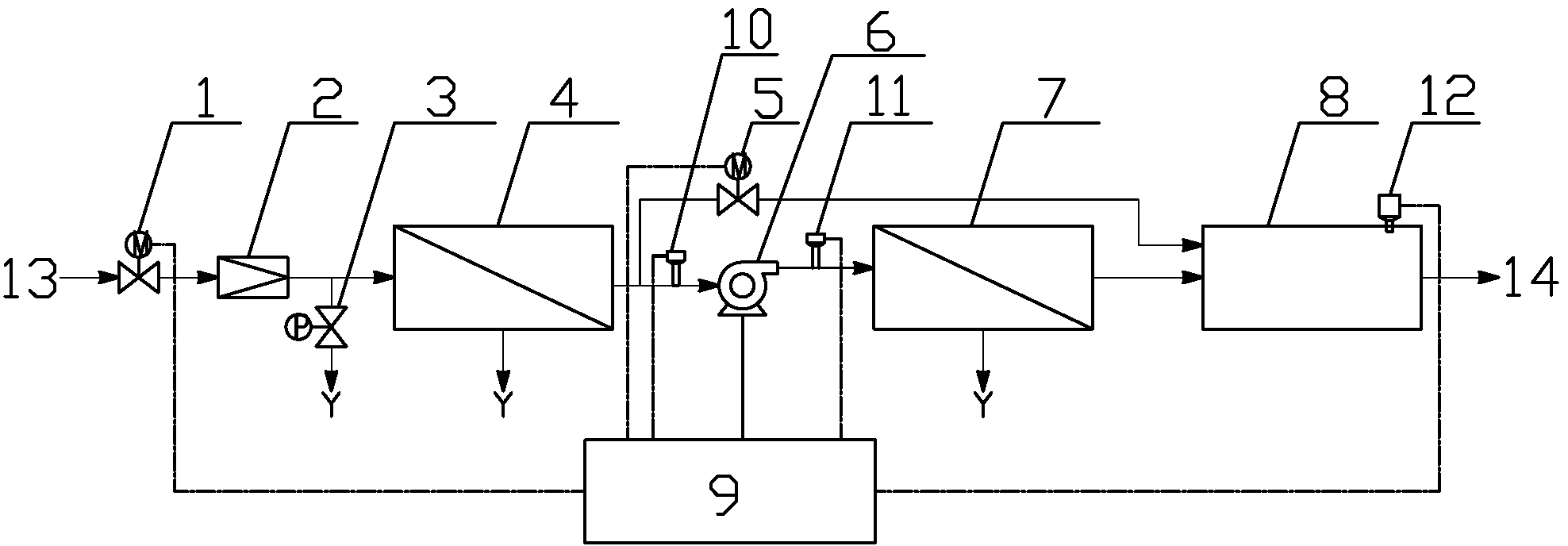

　　1.一種煤礦井下用雙膜法水處理裝置，其特征在于：該裝置由進水電 動閥、減壓閥、超濾裝置、高壓泵、反滲透裝置、儲水箱、電氣控制裝置、 第一壓力傳感器、第二壓力傳感器和液位傳感器組成;

　　所述進水電動閥、減壓閥、超濾裝置、高壓泵、反滲透裝置、儲水箱 依次通過管道連接;

　　所述第一壓力傳感器設置于高壓泵進水管上，第二壓力傳感器設置于 高壓泵出水管上;

　　所述液位傳感器設置于儲水箱上;

　　所述電氣控制裝置與進水電動閥、旁通電動閥、高壓泵、第一壓力傳 感器、第二壓力傳感器、液位傳感器通過電纜連接。

　　2.根據權利要求1所述的煤礦井下用雙膜法水處理裝置，其特征在于： 所述減壓閥出水管上設有安全閥。

　　3.根據權利要求1所述的煤礦井下用雙膜法水處理裝置，其特征在于： 超濾裝置出水管與儲水箱設有旁通管，該旁通管上設有旁通電動閥，該旁 通電動閥與電氣控制裝置相連，受電氣控制裝置控制。

　　4.根據權利要求1所述的煤礦井下用雙膜法水處理裝置，其特征在于： 所述超濾裝置和反滲透裝置均設有高濃度水排出口。

　　說明書

　　煤礦井下用雙膜法水處理裝置

　　技術領域

　　本發明涉及一種煤礦井下用雙膜法水處理裝置，屬于煤礦水處理技術 領域。

　　背景技術

　　煤礦井下采煤過程中，液壓支架作為重要的生產機械，在其使用過程 中，液壓支架的乳化液配置系統需要用水，且對水質的要求都比較高。目 前，我國的大多數煤礦井下的乳化液配制系統用水基本都是直接接自井下 防塵供水管網，通過對其進行過濾后，用于乳化液的配置，而管網中的水 基本都是來自凈化處理后的礦井水，其水質一般都不能滿足乳化液配制用 水水質標準，經常造成液壓支架出現故障。

　　因此，針對煤礦井下液壓支架用乳化液配置系統的用水情況，有必要 開發一種煤礦井下用雙膜法水處理裝置，專門解決煤礦井下防塵管網中的 水不能用于綜采工作面液壓支架乳化液配置系統的問題。

　　實用新型內容

　　本實用新型要解決的技術問題是如何克服現有技術的上述缺陷，提供 一種煤礦井下用雙膜法水處理裝置。

　　為解決上述技術問題，本煤礦井下用雙膜法水處理裝置，其特征在于： 該裝置由進水電動閥、減壓閥、超濾裝置、高壓泵、反滲透裝置、儲水箱、 電氣控制裝置、第一壓力傳感器、第二壓力傳感器和液位傳感器組成;

　　所述進水電動閥、減壓閥、超濾裝置、高壓泵、反滲透裝置、儲水箱 依次通過管道連接;

　　所述第一壓力傳感器設置于高壓泵進水管上，第二壓力傳感器設置于 高壓泵出水管上;

　　所述液位傳感器設置于儲水箱上;

　　所述電氣控制裝置與進水電動閥、旁通電動閥、高壓泵、第一壓力傳 感器、第二壓力傳感器、液位傳感器通過電纜連接。

　　具體的水處理工藝過程為：煤礦井下防塵管網中的原水通過管路引入， 利用進水電動閥控制系統的進水，當進水電動閥打開后，通過減壓閥對來 水進行減壓，使減壓后的壓力穩定在0.2～0.3MPa，減壓后的出水進入超濾 裝置，可將水中大部分顆粒和膠體去除;超濾出水通過高壓泵加壓至1.5～1.8 MPa，進入反滲透裝置，去除水中的鈣、鎂離子和硫酸根離子等，將水中 99%的溶解性礦物質去除，反滲透裝置出水進入儲水箱，為乳化液配制提供 水源，其水質滿足乳化液配置用水對水質的要求。

　　凡是涉及到的煤礦井下安全標志的產品，包括電氣控制裝置、電動閥 門、壓力傳感器、液位傳感器等均需具有煤安認證標志。

　　作為優化，所述減壓閥出水管上設有安全閥。如此設計，所述安全閥用 于當減壓閥出現故障時，進入超濾裝置的壓力大于0.3MPa時，安全閥自動 打開，進行泄壓。

　　作為優化，超濾裝置出水管與儲水箱設有旁通管，該旁通管上設有旁通 電動閥，該旁通電動閥與電氣控制裝置相連，受電氣控制裝置控制。如此 設計，所述的旁通電動閥用于當超濾裝置的出水滿足乳化液配置用水標準 時，打開該閥門，直接將超濾裝置的出水引入儲水箱。

　　作為優化，所述超濾裝置和反滲透裝置均設有高濃度水排出口。

　　本實用新型煤礦井下用雙膜法水處理裝置具有使用方便、運轉可靠的 優點，用它凈化處理后的礦井水，完全可以滿足乳化液配置用水的要求， 廣泛適用于各種礦井。
