申請日2013.08.28

　　公開(公告)日2014.01.29

　　IPC分類號H04L29/08

　　摘要

　　本發明公開了一種污水處理廠物聯網系統，其特征在于，所述系統包括信息感知模塊、信息傳輸模塊、智能處理模塊和應用管理模塊。其中，所述信息感知模塊用于為所述系統的智能處理模塊和應用管理模塊提供數據支撐;所述信息傳輸模塊用于從所述信息感知模塊獲取信息并傳送到所述智能處理模塊;所述智能處理模塊是所述系統的核心模塊，其用于將從所述信息感知模塊獲取的信息進行分析處理，并向所述應用管理模塊提供智能支持;所述應用管理模塊是所述系統與用戶的接口，其通過利用經過所述智能處理模塊分析處理的信息，向用戶提供特定的業務應用服務。通過本發明的系統，能夠?qū)崿F(xiàn)對污水處理廠的全流程、精細化、標準化與數字化運營管理。

　　權利要求書

　　1.一種污水處理廠物聯網系統，其特征在于，所述系統基于互聯網將 各污水處理廠進行連接，其包括依次連接的信息感知模塊、信息傳輸模塊、 智能處理模塊和應用管理模塊，其中，

　　信息感知模塊，用于為所述系統的智能處理模塊和應用管理模塊提供 數據支撐，包括信息采集單元和過程控制指令執行單元，所述信息采集單 元采集和獲取系統中的污水處理信息，所述過程控制指令執行單元進行實 施運行過程中的智能控制;

　　信息傳輸模塊，從所述信息感知模塊獲取信息并將所獲取的信息傳送 到所述智能處理模塊，包括獲取信息的信息獲取單元和傳輸信息的信息傳 輸單元;

　　智能處理模塊，將從所述信息感知模塊獲取的信息進行分析處理，并 為所述應用管理模塊提供智能支持;

　　應用管理模塊，是所述系統與客戶端的接口，通過經過所述智能處理 模塊分析處理的信息，向用戶提供相應的業務應用服務。

　　2.根據權利要求1所述的污水處理廠物聯網系統，其特征在于，所述 信息采集單元通過使用傳感設備來自動采集和獲取污水處理信息，其中， 所述傳感設備包括在線監測設備、信息采集設備、視頻監視設備及過程控 制設備，所述污水處理信息包括在線監控數據、基礎業務數據、視頻影像 數據。

　　3.根據權利要求1所述的污水處理廠物聯網系統，其特征在于，所述 信息傳輸單元通過VPN網絡，采用OPC通信協議或者SOAP通信協議進 行信息傳輸，并采用數據壓縮或斷網續傳傳輸方法。

　　4.根據權利要求1至3任一項所述的污水處理廠物聯網系統，其特征 在于，所述智能處理模塊包括數據倉庫、模擬分析單元和專家決策單元， 其中，所述數據倉庫用于存儲從所述信息感知模塊獲取的各種信息，為所 述應用分析模塊提供決策數據支持，所述模擬分析單元用于對獲取的各種 污水處理信息進行智能分析和處理，所述專家決策單元用于對系統的運行 環境進行識別、診斷、預報警并提供解決問題的策略和方法。

　　5.根據權利要求1至3任一項所述的污水處理廠物聯網系統，其特征 在于，所述應用管理模塊包括遠程監控單元、智能控制單元、業務管理單 元、績效評估單元和決策支持單元，其中所述遠程監控單元對污水處理廠 運行過程的遠程同步進行實時監控，所述智能控制單元對污水處理廠的整 個工藝流程的智能化控制，所述業務管理單元對污水處理廠的生產與設備 業務的流程化、標準化、精細化與信息化管理，所述績效評估單元對污水 處理廠的運行績效的綜合評估，以及所述決策支持單元為污水處理廠的運 營管理者提供決策輔助。

　　6.根據權利要求5所述的污水處理廠物聯網系統，其特征在于，所述 遠程監控單元將從所述信息感知模塊獲取的在線監測數據集成到云計算 中心污水處理過程動態模擬畫面中，實時顯示生產運行過程的工藝參數和 大型設備運行狀態信號，查詢運行趨勢曲線與運行統計數據，當發生運行 異常時，發布預警和報警通知，并自動調取相應監測點視頻影像。

　　7.根據權利要求5所述的污水處理廠物聯網系統，其特征在于，所述 智能控制單元依據從所述信息感知模塊獲取的污水處理過程信息，運用全 流程智能控制算法模型，針對污水處理整個工藝流程實施智能控制，實現 污水處理廠的穩定運行與節能降耗。

　　8.根據權利要求5所述的污水處理廠物聯網系統，其特征在于，所述 業務管理單元進行數據填報管理、工藝巡檢管理、生產安全管理、設備資 產管理、設備巡檢管理、設備養護管理和設備維修管理。

　　9.根據權利要求5所述的污水處理廠物聯網系統，其特征在于，所述 績效評估單元通過所述信息感知模塊獲取的數據進行指標計算，評估污水 處理廠運行質量、運行效率、運行能耗等各項績效表現。

　　說明書

　　污水處理廠物聯網系統

　　技術領域

　　本發明涉及一種污水處理廠系統，尤其涉及一種基于系統集成技術和 互聯網技術的污水處理廠物聯網系統。

　　背景技術

　　污水處理廠作為城市重要基礎設施之一，肩負著對城市污(廢)水的 綜合處理以實現達標排放的責任。然而，現階段我國污水處理廠普遍存在 著管理分散，不系統、不規范;沒有建立有效的數據監管機制，信息處理 及查詢不方便;監控系統只監不控，過程控制缺乏先進的智能控制算法支 撐;運行異常診斷、事故應急分析與生產調度決策缺少科學依據;業務操 作如巡檢、養護、維修等缺乏標準化作業流程指導;績效考核缺乏完善的 評估體系與評估模式等問題。

　　出現上述問題的主要原因在于我國現有污水處理廠管理理念陳舊，管 理方式、方法與管理手段落后。因此，從科學化與科技化管理理念出發， 需要一個先進的系統將污水處理廠各類信息與作業流程進行整合與互聯， 實現標準化、可視化、智能化、有效識別和統一管理。

　　近年來，物聯網技術的發展和應用，為構建互聯互通的污水處理廠物 聯網系統奠定了基礎。物聯網(The Internet of things)是通過各種信息傳感 設備，如射頻識別(RFID)裝置、紅外感應器、全球定位系統、激光掃描 器等，按約定的協議，將所有物品與互聯網相連接，進行信息交換和通信， 以實現對物品的智能化識別、定位、跟蹤、監控和管理的一種網絡。物聯 網具有“全面感知”、“可靠傳送”與“智能控制”等基本特征，已經被廣 泛應用于工業生產、農業園林、醫療保健、交通運輸、公共安全、環境保 護等多個領域。美國、歐洲、日本、韓國等發達國家和地區十分重視物聯 網技術的發展，中國政府也將物聯網列為國家五大新興戰略性產業之一， 寫入“政府工作報告”。

　　現階段，物聯網技術在污水處理廠管理中的應用還處于初級階段，即 通過在線監測儀表和PLC控制系統獲取基礎生產信息，并在局域網范圍內 實現對污水處理過程的實時監視與控制。但是對生產數據的分析和利用不 足，不具備高級決策支持功能，也不具備工作流程的信息化管理功能，無 法滿足污水處理行業未來發展對信息系統的功能需求。

　　本發明構建的污水處理廠物聯網系統的特點在于，系統不僅運用各種 專業傳感器全面獲取污水處理廠運行管理信息，通過互聯與共享，統一進 行數據的分析、處理與應用，并且在此基礎上借助系統集成技術，將數據 挖掘、專家診斷、模型模擬等多種先進手段應用于污水處理廠運營管理過 程，實現污水處理廠的智能控制、標準化管理與科學決策，能夠有效解決 污水處理廠現存上述問題，提升污水處理廠的運營管理水平。

　　發明內容

　　簽于以上現有問題，本發明的目的在于提供一種污水處理廠物聯網系 統，該系統基于系統集成技術和互聯網技術，能夠?qū)崿F(xiàn)對污水處理廠的全 流程、精細化、標準化與數字化運營管理。

　　為達到上述技術目的，本發明采用如下技術方案：

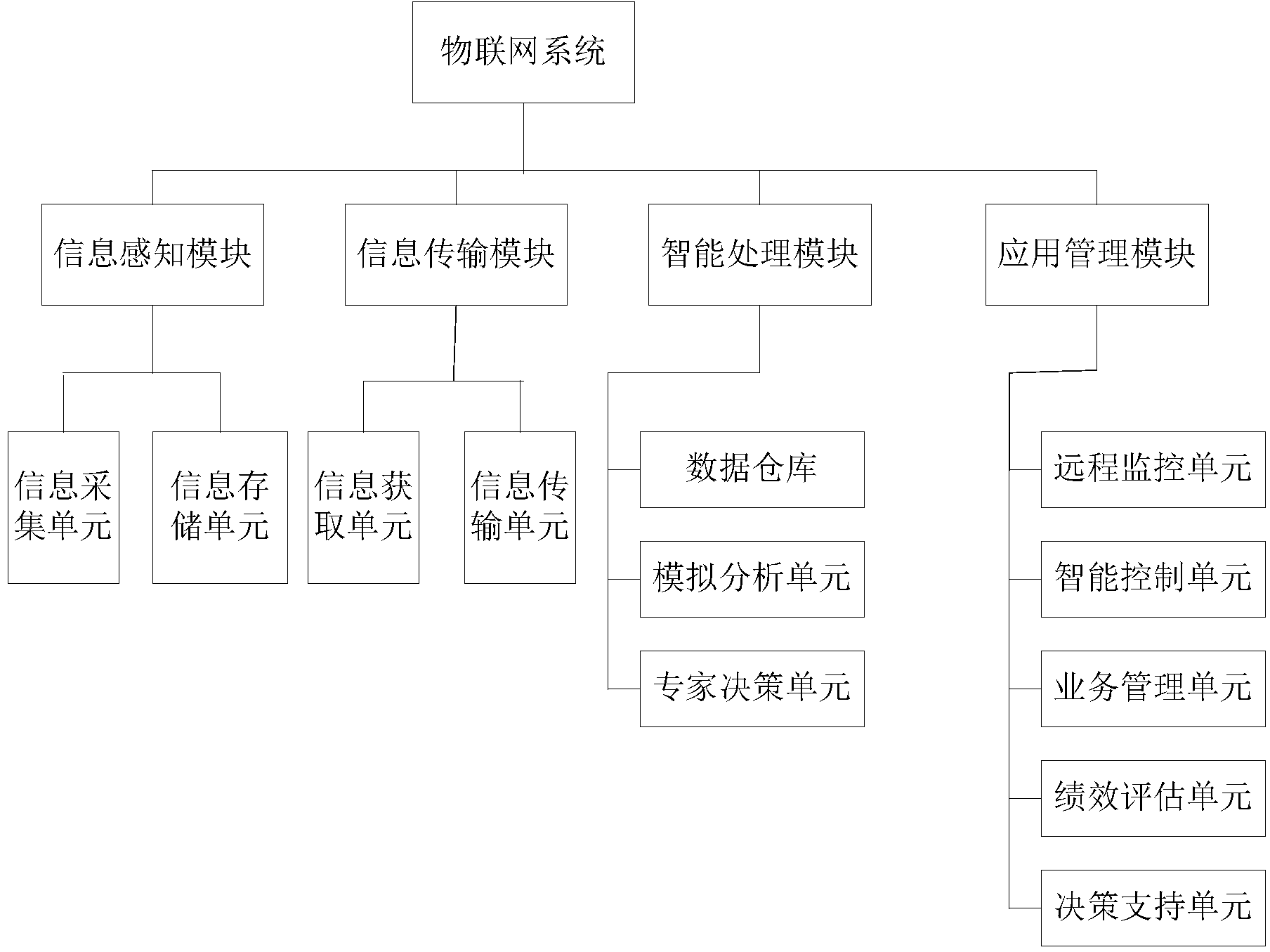

　　一種污水處理廠物聯網系統，，所述系統是基于互聯網將各污水處理 廠進行連接，其包括依次連接的信息感知模塊、信息傳輸模塊、智能處理 模塊和應用管理模塊，其中，

　　信息感知模塊，用于為所述系統的智能處理模塊和應用管理模塊提供 數據支撐，包括信息采集單元和過程控制指令執行單元，所述信息采集單 元采集和獲取系統中的污水處理信息，所述過程控制指令執行單元進行實 施運行過程中的智能控制;

　　信息傳輸模塊，從所述信息感知模塊獲取信息并將所獲取的信息傳送 到所述智能處理模塊，包括獲取信息的信息獲取單元和傳輸信息的信息傳 輸單元;

　　智能處理模塊，將從所述信息感知模塊獲取的信息進行分析處理，并 為所述應用管理模塊提供智能支持;

　　應用管理模塊，是所述系統與客戶端的接口，通過經過所述智能處理 模塊分析處理的信息，向用戶提供相應的業務應用服務。

　　所述信息采集單元通過使用傳感設備來自動采集和獲取污水處理信 息，其中，所述傳感設備包括在線監測設備、信息采集設備、視頻監視設 備及過程控制設備，所述污水處理信息包括在線監控數據、基礎業務數據、 視頻影像數據。

　　所述信息傳輸單元通過VPN網絡，采用OPC通信協議或者SOAP通 信協議進行信息傳輸，并采用數據壓縮或斷網續傳傳輸方法。

　　所述智能處理模塊包括數據倉庫、模擬分析單元和專家決策單元，其 中，所述數據倉庫用于存儲從所述信息感知模塊獲取的各種信息，為所述 應用分析模塊提供決策數據支持，所述模擬分析單元用于對獲取的各種污 水處理信息進行智能分析和處理，所述專家決策單元用于對系統的運行環 境進行識別、診斷、預報警并提供解決問題的策略和方法。

　　所述應用管理模塊包括遠程監控單元、智能控制單元、業務管理單元、 績效評估單元和決策支持單元，其中所述遠程監控單元對污水處理廠運行 過程的遠程同步進行實時監控，所述智能控制單元對污水處理廠的整個工 藝流程的智能化控制，所述業務管理單元污水處理廠的生產與設備業務的 流程化、標準化、精細化與信息化管理，所述績效評估單元對污水處理廠 的運行績效的綜合評估，以及所述決策支持單元為污水處理廠的運營管理 者提供決策輔助。

　　所述遠程監控單元將從所述信息感知模塊獲取的在線監測數據集成 到云計算中心污水處理過程動態模擬畫面中，實時顯示生產運行過程的工 藝參數和大型設備運行狀態信號，查詢運行趨勢曲線與運行統計數據，當 發生運行異常時，發布預警和報警通知，并自動調取相應監測點視頻影像。

　　所述智能控制單元依據從所述信息感知模塊獲取的污水處理過程信 息，運用全流程智能控制算法模型，針對污水處理整個工藝流程實施智能 控制，實現污水處理廠的穩定運行與節能降耗。

　　所述業務管理單元進行數據填報管理、工藝巡檢管理、生產安全管理、 設備資產管理、設備巡檢管理、設備養護管理和設備維修管理。

　　所述績效評估單元通過所述信息感知模塊獲取的數據進行指標計算， 評估污水處理廠運行質量、運行效率、運行能耗等各項績效表現。

　　通過本發明的污水處理廠物聯網系統，能夠?qū)⒀芯繀^(qū)域內各種設備采 集的污水處理廠運行管理信息，經標準化處理后，通過以太網、無線網、 移動網等互聯網絡實現信息互通與資源共享，并在安全保障機制下，通過 云計算中心平臺，提供遠程監控、智能控制、狀態預警、業務管理、績效 評估、決策支持等綜合性管理與服務功能，實現對污水處理廠的全流程、 精細化、標準化與數字化運營管理。與相關行業物聯網相比，本發明應用 于污水處理廠運營管理這一特定領域，其在服務對象、感知內容和對感知 信息的利用方面均進行了更深層次的探索。
