申請日2013.09.25

　　公開(公告)日2014.03.26

　　IPC分類號B01D35/02; B01D29/62; B01D29/35

　　摘要

　　本實用新型公開了一種具有旋轉功能的水處理自清洗過濾器，包括筒體、過濾網、液壓活塞、吸嘴、液壓馬達、擋板、吸污管和出水彎管。本實用新型為一種具有旋轉功能的水處理自清洗過濾器，在自身清洗排污過程中，不中斷凈水的供應，同時在反沖洗過程中完全依靠系統管線內的水壓，不消耗外部動力，自清洗時間短，清洗效率高，由于過濾介質經過了粗濾和細濾兩級過濾，加上過濾網的過濾面積大，該過濾器的過濾效果很好。

　　權利要求書

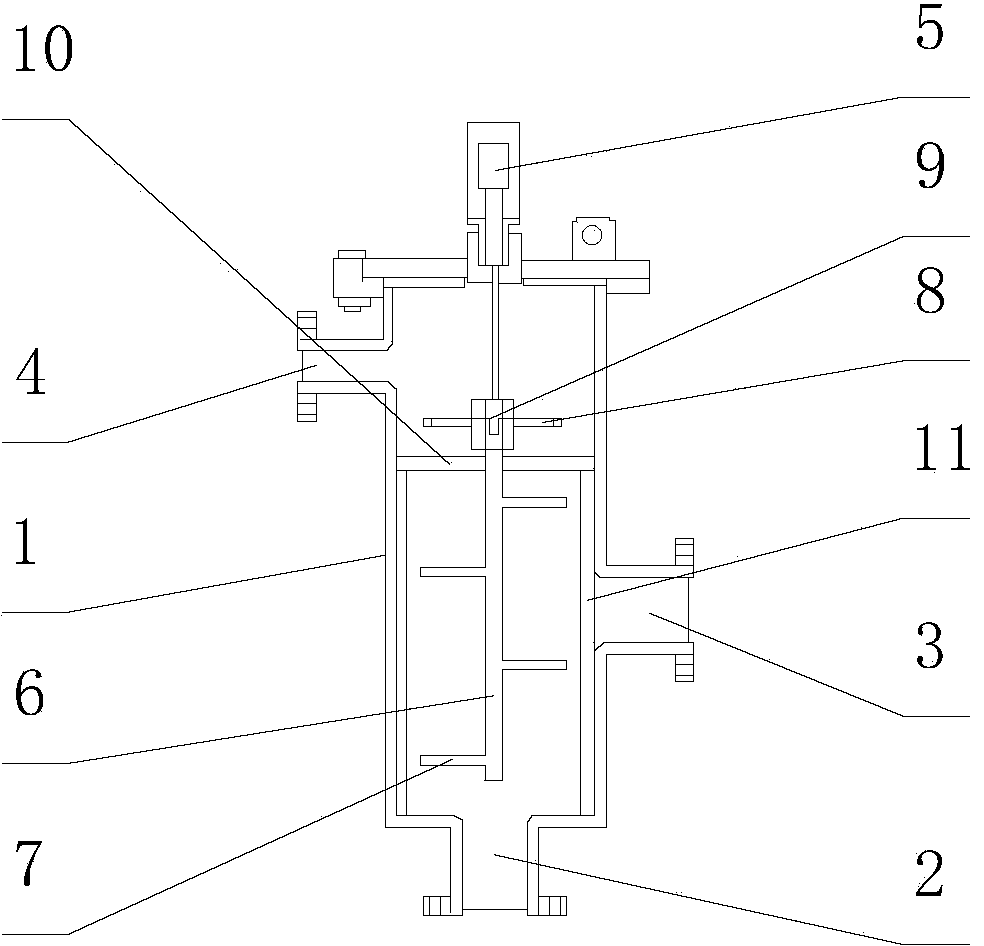

　　1.一種具有旋轉功能的水處理自清洗過濾器，包括筒體，所述筒體上設置 有進水口、出水口和排污口，其特征在于：還包括過濾網、液壓活塞、吸嘴、 液壓馬達、擋板、吸污管和出水彎管，所述過濾網安裝于所述筒體的內壁且緊 靠所述筒體內壁，所述擋板安裝于所述筒體內且靠近所述排污口的下側，所述 液壓馬達安裝于所述擋板的上方，所述吸污管的第一端穿過所述擋板的中心并 與所述液壓馬達連接，所述吸污管的第二端位于所述筒體內下方并靠近所述進 水口，所述吸污管上安裝有多個所述吸嘴，所述液壓活塞穿過所述筒體的頂端 后與所述液壓馬達固定連接，所述出水彎管安裝于所述液壓馬達上且與所述吸 污管連通。

　　2.根據權利要求1所述的具有旋轉功能的水處理自清洗過濾器，其特征在 于：每個所述吸嘴均與所述吸污管之間垂直安裝。

　　3.根據權利要求1所述的具有旋轉功能的水處理自清洗過濾器，其特征在 于：所述出水彎管包括多個，每個所述出水彎管的夾角均為120度。

　　說明書

　　具有旋轉功能的水處理自清洗過濾器

　　技術領域

　　本實用新型涉及一種水處理的過濾器，尤其涉及一種具有旋轉功能的水處 理自清洗過濾器。

　　背景技術

　　過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓 閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設 備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清 潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處 理后重新裝入即可，因此，使用維護極為方便。自清洗過濾器是一種利用濾網 直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少 系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精 密設備。

　　現有技術中的自清洗過濾器由于采用單一的過濾網或者過濾袋，結構單一， 過濾面積小，導致過濾效果不好;現有技術中的自清洗過濾器在自清洗過程中， 往往需要消耗外部動力，而且需要中端凈水的供應，清洗的時間長，清洗的效 果也不好。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種具有旋轉功能的水 處理自清洗過濾器。

　　本實用新型通過以下技術方案來實現上述目的：

　　本實用新型包括筒體、過濾網、液壓活塞、吸嘴、液壓馬達、擋板、吸污 管和出水彎管，所述筒體上設置有進水口、出水口和排污口，所述過濾網安裝 于所述筒體的內壁且緊靠所述筒體內壁，所述擋板安裝于所述筒體內且靠近所 述排污口的下側，所述液壓馬達安裝于所述擋板的上方，所述吸污管的第一端 穿過所述擋板的中心并與所述液壓馬達連接，所述吸污管的第二端位于所述筒 體內下方并靠近所述進水口，所述吸污管上安裝有多個所述吸嘴，所述液壓活 塞穿過所述筒體的頂端后與所述液壓馬達固定連接，所述出水彎管安裝于所述 液壓馬達上且與所述吸污管連通。

　　具體地，每個所述吸嘴均與所述吸污管之間垂直安裝;所述出水彎管包括 多個，每個所述出水彎管的夾角均為120度。

　　本實用新型的有益效果在于：

　　本實用新型為一種具有旋轉功能的水處理自清洗過濾器，在自身清洗排污 過程中，不中斷凈水的供應，同時在反沖洗過程中完全依靠系統管線內的水壓， 不消耗外部動力，自清洗時間短，清洗效率高，由于過濾介質經過了粗濾和細 濾兩級過濾，加上過濾網的過濾面積大，該過濾器的過濾效果很好。
