申請日2010.06.09

　　公開(公告)日2010.11.10

　　IPC分類號C02F1/48

　　摘要

　　一種磁棒式污水處理方法及裝置，其特征在于包括機架、通過兩端的固定桿橫向固定在機架上的永磁體棒、套接在永磁體棒外的非導磁材料管筒、帶動非導磁材料管筒沿永磁體棒軸向運動的動力機構、位于永磁體棒兩側外面的且位于非導磁材料管筒上面的刮板、位于刮板下面的污染物收集槽，在永磁體棒正上方設置有污水出口、在永磁體棒正下方設置有水收集槽。本發明與已有技術相比，具有既能高效地通過磁種處理污水，同時又能連續地高效地將帶有磁種的凝絮污染物從磁吸裝置上清除出來，使磁吸裝置能迅速地重新投入工作的優點。

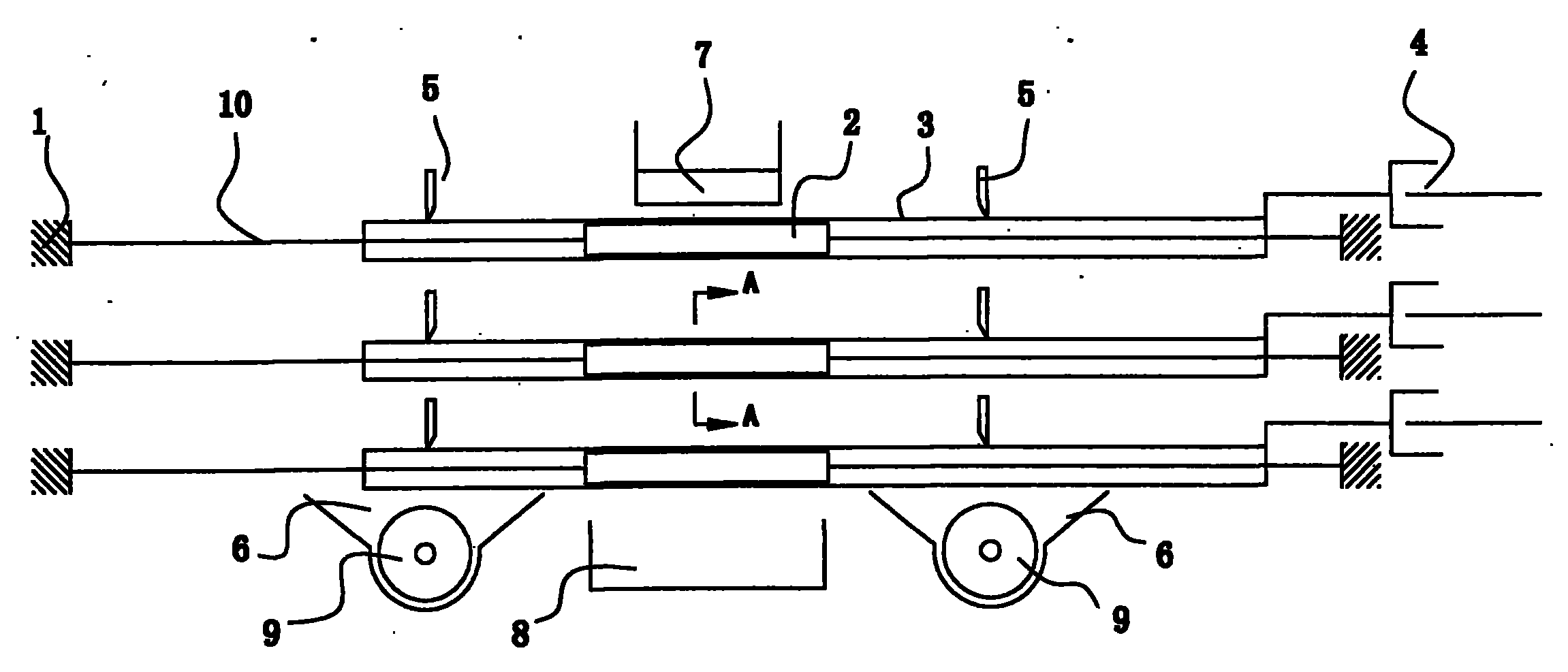

　　摘要附圖



　　權利要求書

　　1.一種磁棒式污水處理方法，其特征在于將外套有非導磁材料管筒的永磁體棒放進污水流中，污水中的帶有磁種的凝絮污染物吸附在永磁體棒正上面的非導磁材料管筒上，待永磁體棒正上面的非導磁材料管筒上的帶有磁種的凝絮污染物聚集到一定量后，相對永磁體棒移動積聚有帶有磁種的凝絮污染物的非導磁材料管筒離開永磁體棒的一端，使積聚有帶有磁種的凝絮污染物那部分非導磁材料管筒離開污水流并在永磁體棒的一側的刮除裝置的作用下使帶有磁種的凝絮污染物從非導磁材料管筒上被清理下來，同時干凈的非導磁材料管筒從永磁體棒的另一端進入永磁體棒正上面并進入污水流繼續吸取污水中的帶有磁種的凝絮污染物，待永磁體棒正上面的非導磁材料管筒帶有磁種的凝絮污染物聚集到一定量后，相對永磁體棒移動積聚有帶有磁種的凝絮污染物的非導磁材料管筒離開永磁體棒的另一端，使積聚有帶有磁種的凝絮污染物那部分非導磁材料管筒離開污水流并在永磁體棒的另一側的刮除裝置的作用下使帶有磁種的凝絮污染物從非導磁材料管筒上被清理下來，同時干凈的非導磁材料管筒從永磁，體棒的一端進入永磁體棒正上面并進入污水流繼續吸取污水中的帶有磁種的凝絮污染物。

　　2.根據權利要求1所述的磁棒式污水處理方法，其特征在于將刮除裝置刮除下來的帶有磁種的凝絮污染物導向帶有螺桿輸送機構的容腔內。

　　3.一種磁棒式污水處理裝置，其特征在于包括機架、通過兩端的固定桿橫向固定在機架上的永磁體棒、套接在永磁體棒外的非導磁材料管筒、帶動非導磁材料管筒沿永磁體棒軸向運動的動力機構、位于永磁體棒兩側外面的且位于非導磁材料管筒上面的刮板、位于刮板下面的污染物收集槽，在永磁體棒正上方設置有污水出口、在永磁體棒正下方設置有水收集槽。

　　4.根據權利要求3所述的磁棒式污水處理裝置，其特征在于污染物收集槽內設置有螺桿式輸送裝置。

　　5.根據權利要求3或4所述的磁棒式污水處理裝置，其特征在于永磁體棒截面的上部成錐形，相應的非導磁材料管筒截面的上部成錐形。

　　6.根據權利要求3或4所述的磁棒式污水處理裝置，其特征在于帶有非導磁材料管筒的永磁體棒有3條以上并橫向和縱向錯開分布。

　　說明書

　　一種磁棒式污水處理方法及裝置

　　技術領域：

　　本發明涉及一種污水處理方法及裝置。

　　背景技術：

　　現有的污水處理方法中包括有磁種式污水處理方法，該方法是往清除了固體垃圾后的污水中混入絮凝劑、助凝劑及磁種(鐵的化合物，如四氧化三鐵等鐵磁性粉末)，絮凝劑、助凝劑是污水中的污染物呈絮凝狀污染物，然后通過磁吸的方式將混有磁種的絮凝狀污染物吸附下來，使這些絮凝狀污染物快速與水分離，使污水重新成為干凈的水。此種污水處理方法的關鍵是如何連續地清理磁吸裝置上的帶有磁種的凝絮污染物，以便磁吸裝置能盡快有效地重新投入工作。到目前為止，還沒有一種既能高效地通過磁種處理污水，同時又能連續地高效地將帶有磁種的凝絮污染物從磁吸裝置上清除出來，以便磁吸裝置能迅速地重新投入工作的污水處理技術。

　　發明內容：

　　本發明的發明目的在于提供一種既能高效地通過磁種處理污水，同時又能連續地高效地將帶有磁種的凝絮污染物從磁吸裝置上清除出來，使磁吸裝置能迅速地重新投入工作的磁棒式污水處理方法及裝置。

　　本發明的磁棒式污水處理方法是這樣實現的，將外套有非導磁材料管筒的永磁體棒放進污水流中，污水中的帶有磁種的凝絮污染物吸附在永磁體棒正上面的非導磁材料管筒上，待永磁體棒正上面的非導磁材料管筒上的帶有磁種的凝絮污染物聚集到一定量后，相對永磁體棒移動積聚有帶有磁種的凝絮污染物的非導磁材料管筒離開永磁體棒的一端，使積聚有帶有磁種的凝絮污染物那部分非導磁材料管筒離開污水流并在永磁體棒的一側的刮除裝置的作用下使帶有磁種的凝絮污染物從非導磁材料管筒上被清理下來，同時干凈的非導磁材料管筒從永磁體棒的另一端進入永磁體棒正上面并進入污水流繼續吸取污水中的帶有磁種的凝絮污染物，待永磁體棒正上面的非導磁材料管筒帶有磁種的凝絮污染物聚集到一定量后，相對永磁體棒移動積聚有帶有磁種的凝絮污染物的非導磁材料管筒離開永磁體棒的另一端，使積聚有帶有磁種的凝絮污染物那部分非導磁材料管筒離開污水流并在永磁體棒的另一側的刮除裝置的作用下使帶有磁種的凝絮污染物從非導磁材料管筒上被清理下來，同時干凈的非導磁材料管筒從永磁體棒的一端進入永磁體棒正上面并進入污水流繼續吸取污水中的帶有磁種的凝絮污染物。本發明由于采用了在永磁體棒上套上一可移動的兩端帶有刮除裝置非導磁材料管筒來吸取污水流中的帶有磁種的凝絮污染物，因此，具備了既能高效地通過磁種處理污水，同時又能連續地高效地將帶有磁種的凝絮污染物從磁吸裝置上清除出來，使磁吸裝置能迅速地重新投入工作的功能。

　　為了迅速地將帶有磁種的凝絮污染物送到磁種/凝絮污染物分離裝置上分離磁種、凝絮污染物，以便回用磁種，將刮除裝置刮除下來的帶有磁種的凝絮污染物導向帶有螺桿輸送機構的容腔內。由于磁種容易沉淀積聚起來，因此，采用一般的輸送裝置是不容易輸送的，采用帶有螺桿輸送機構就很容易地將容腔內的磁種連同凝絮污染物輸送到目的地。

　　本發明的磁棒式污水處理裝置是這樣實現的，包括機架、通過兩端的固定桿橫向固定在機架上的永磁體棒、套接在永磁體棒外的非導磁材料管筒、帶動非導磁材料管筒沿永磁體棒軸向運動的動力機構、位于永磁體棒兩側外面的且位于非導磁材料管筒上面的刮板、位于刮板下面的污染物收集槽，在永磁體棒正上方設置有污水出口、在永磁體棒正下方設置有水收集槽。工作時，污水從永磁體棒正上方污水出口流到永磁體棒正上方的非導磁材料管筒上，污水中的帶有磁種的凝絮污染物吸附在永磁體棒正上方的非導磁材料管筒上，干凈的水則收集到水收集槽上;待永磁體棒正上方的非導磁材料管筒上的帶有磁種的凝絮污染物積聚到一定程度后，動力機構帶動非導磁材料管筒向一端移動，使吸附有帶有磁種的凝絮污染物積的非導磁材料管筒離開永磁體棒并在刮板的作用下，失去磁吸作用的帶有磁種的凝絮污染物被刮離非導磁材料管筒并落到下面的污染物收集槽內，同時，另一端的干凈的非導磁材料管筒從另一端進入永磁體棒吸取流經的污水中的帶有磁種的凝絮污染物。

　　這里，污染物收集槽內設置有螺桿式輸送裝置，以便迅速地將污染物收集槽里的帶有磁種的凝絮污染物輸送到磁種/凝絮污染物分離裝置上分離回收磁種。

　　本發明與已有技術相比，具有既能高效地通過磁種處理污水，同時又能連續地高效地將帶有磁種的凝絮污染物從磁吸裝置上清除出來，使磁吸裝置能迅速地重新投入工作的優點。
