申請日2015.07.21

　　公開(公告)日2015.10.28

　　IPC分類號C02F3/30

　　摘要

　　本發明公開了一種用于廢水處理的凹槽生物膜板，所述廢水處理凹槽生物膜板的一面分布有若干形狀相同的凹槽，所述凹槽表面填充有生物親和性填料。所述廢水處理凹槽生物膜板上面有多個凹槽，這樣形成了多個微型的生物膜反應器;同時各類微生物固著在凹槽生物膜板粗糙的表面及填料上，形成一層生物膜，實現了水力停留時間與污泥停留時間的分離，從源頭上大大減少了污泥產量，因在生物膜上自動的形成了好氧區、缺氧區以及厭氧區，利于去除廢水中的污染物。

　　權利要求書

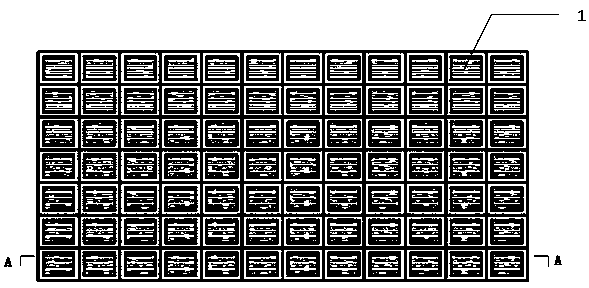

　　1.一種用于廢水處理的凹槽生物膜板，其特征在于：所述廢水處理凹槽生物膜板的一面分布有若干形狀相同的凹槽(1)，所述凹槽(1)表面填充有生物親和性填料。

　　2.根據權利要求1所述的用于廢水處理的凹槽生物膜板，其特征在于：每個所述凹槽(1)的容積為5~500mL。

　　3.根據權利要求1所述的用于廢水處理的凹槽生物膜板，其特征在于：所述的凹槽(1)的形狀為任意幾何形狀。

　　4.根據權利要求1所述的用于廢水處理的凹槽生物膜板，其特征在于：所述的凹槽(1)深度為5~100mm。

　　5.根據權利要求1所述的用于廢水處理的凹槽生物膜板，其特征在于：所述的凹槽(1)的表面粗糙度為Ra40-80μm。

　　6.根據權利要求1至5任一項所述的用于廢水處理的凹槽生物膜板，其特征在于：所述的凹槽(1)均勻分布在所述廢水處理凹槽生物膜板的表面。

　　7.根據權利要求1所述的用于廢水處理的凹槽生物膜板，其特征在于：所述生物親和性填料為多空介質材料、絲狀介質材料或兩者的混合物。

　　8.根據權利要求7所述的用于廢水處理的凹槽生物膜板，其特征在于：所述多孔介質材料為海綿、活性炭、多孔陶瓷或火山石。

　　9.根據權利要求7所述的用于廢水處理的凹槽生物膜板，其特征在于：所述絲狀介質材料為棉紗或高分子聚酯纖維絲。

　　說明書

　　一種用于廢水處理的凹槽生物膜板

　　技術領域

　　本發明涉及一種用于廢水處理凹槽生物膜板，屬于廢水的生物處理領域。

　　技術背景

　　目前有機廢水治理技術中，生化處理技術由于二次污染少，處理成本低廉，成為有機水處理的主要技術手段。

　　目前大部分廢水的生物處理裝置，比如A20、AO、UASB、MBR等。這些傳統生物處理設備主要分為厭氧生物處理，好氧生物處理，污泥沉降池部分。

　　厭氧生物處理部分：在厭氧細菌或兼性細菌的作用下將廢水中的有機物分解，適用于處理高濃度的有機廢水。

　　好氧生物處理部分：利用需氧微生物在有氧條件下將廢水中復雜的有機物分解或吸附的方法。其不足之處表現在：土建與設備投資大，處理系統運行維護成本高;運行時需要風機曝氣，能耗較大;若是活性污泥法，還會產生大量的剩余污泥。

　　污泥沉淀池部分：經好氧處理的廢水含有大量的活性污泥，需要用二沉池來沉降懸浮的活性污泥。經沉淀出的污泥，需要用抽泥泵、污泥脫水機等設備，消耗電能。

　　綜上所述：傳統廢水生物處理具有污泥產量大、基建費用高、設備投資大、綜合能耗高等諸多缺點。

　　發明內容

　　本發明所要解決的問題在于針對上述現有技術設備的不足，發明一種用于廢水處理的凹槽生物膜板，它能將厭氧生物處理法與需氧生物處理法有機的結合到一個反應器上;由于只使用水泵將廢水提升至高位水箱后，污水靠重力在凹槽生物膜板，充分地與空氣接觸，不需要安裝羅茨風機等曝氣裝置，達到良好溶氧的同時節約電能，降低了運行維護成本;由于采用的是凹槽生物膜板上面有多個凹槽，這樣形成了多個微型的生物膜反應器。同時各類微生物固著在凹槽生物膜板粗糙的表面及填料上，形成一層生物膜，實現了水力停留時間與污泥停留時間的分離，從源頭上大大減少了污泥產量。在生物膜上自動的形成了好氧區、缺氧區以及厭氧區，利于去除廢水中的污染物。

　　為了實現上述的目的，本發明主要采取的技術方案如下：

　　一種用于廢水處理的凹槽生物膜板，所述廢水處理凹槽生物膜板的一面分布有若干形狀相同的凹槽，所述凹槽表面填充有生物親和性填料。所述廢水處理凹槽生物膜板上面有多個凹槽，這樣形成了多個微型的生物膜反應器;同時各類微生物固著在凹槽生物膜板粗糙的表面及填料上，形成一層生物膜，實現了水力停留時間與污泥停留時間的分離，從源頭上大大減少了污泥產量，因在生物膜上自動的形成了好氧區、缺氧區以及厭氧區，利于去除廢水中的污染物。

　　進一步地，每個所述凹槽的容積為5~500mL，以便容納足夠多的生物親和性填料。

　　進一步地，所述的凹槽的形狀為任意幾何形狀，如圓形、矩形、三角形或其他多邊形。

　　進一步地，所述的凹槽深度為5~100mm。

　　進一步地，所述的凹槽的表面粗糙度為Ra40-80μm，方便粘結生物親和性填料。

　　進一步地，所述的凹槽均勻分布在所述廢水處理凹槽生物膜板的表面，每個凹槽就是一個微型生物膜反應器，廢水流到凹槽中會形成數個串聯和并聯的微型生物膜反應器，有利于不同優勢菌依據環境條件的自動調節、分布。

　　進一步地，所述生物親和性填料為多空介質材料、絲狀介質材料或兩者的混合物。

　　進一步地，所述多孔介質材料為海綿、活性炭、多孔陶瓷或火山石。

　　進一步地，所述絲狀介質材料為棉紗或高分子聚酯纖維絲。

　　相比現有技術，本發明的優點是：

　　1、本發明之中的凹槽生物膜板反應器，廢水由泵抽到進水分布器，然后通過重力的作用在凹槽生物膜板流動，節約了電能。

　　2、本發明之中的凹槽生物膜板反應器，板面上數個凹槽，水在凹槽之間流動時，翻越串聯凹槽之間的間隔，使水不斷地混合，溶氧;另外，水流在凹槽生物膜板上的水層厚度(超過凹槽頂部的部分)為1~30mm，有利于溶氧，從而不需要風機曝氣，可以節省總電耗的10%-20%。降低了廢水處理費用。

　　3、本發明之中的凹槽生物膜板反應器，板面粗糙且粘結生物親和性填料，易于微生物附著，形成一層一定厚度的生物膜，在生物膜上形成了好氧區、缺氧區及厭氧區，為實現廢水氨氮降解的同步硝化反硝化提供了適宜的反應條件。
