申請日2015.07.22

　　公開(公告)日2015.12.23

　　IPC分類號C02F11/12

　　摘要

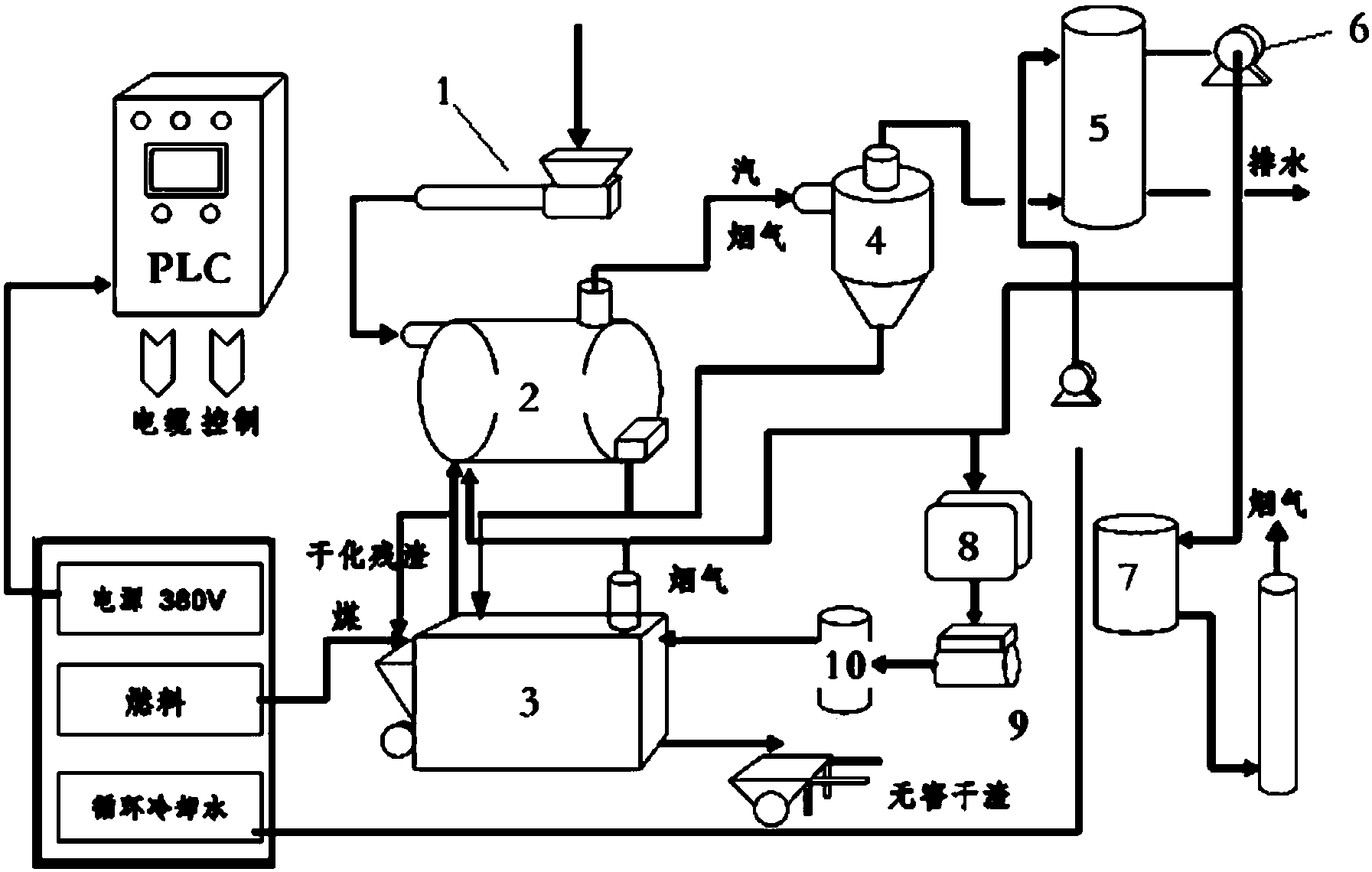

　　本實用新型提供一種高速流體噴射污泥破碎干燥裝置，包括：污泥輸送機(1)、污泥干化機(2)、熱風爐(3)、煙氣爐(4)、洗滌塔(5)、引風機(6)、除臭裝置(7)、冷凝器(8)、壓縮機(9)和氣罐(10)。本實用新型提供的高速流體噴射污泥破碎干燥裝置具有以下優點：(1)本實用新型從多個角度科學合理的實現了污泥處理干燥過程的余熱回收循環利用，從而降低了污泥處理能耗，減少了污泥處理成本。(2)整個污泥處理的干化和凈化過程，均由PLC控制系統自動控制和調節，生產過程穩定，自動化程度高。

　　權利要求書

　　1.一種高速流體噴射污泥破碎干燥裝置，其特征在于，包括：污泥輸送機 (1)、污泥干化機(2)、熱風爐(3)、煙氣爐(4)、洗滌塔(5)、引風機(6)、 除臭裝置(7)、冷凝器(8)、壓縮機(9)和氣罐(10);

　　其中，所述污泥輸送機(1)的排污泥口與所述污泥干化機(2)的進污泥 口連通;所述污泥干化機(2)的進高溫煙氣口與所述熱風爐(3)的排高溫煙 氣口連通;所述污泥干化機(2)的排渣口與所述熱風爐(3)的進渣口連通; 所述污泥干化機(2)的排煙氣口與所述煙氣爐(4)的進煙氣口連通;所述煙 氣爐(4)的第1排煙氣口反饋連接到所述熱風爐(3)的進煙氣口;所述煙氣爐 (4)的第2排煙氣口與所述洗滌塔(5)的進煙氣口連通;所述洗滌塔(5)還 設置有進冷卻水口和排氣口;所述洗滌塔(5)的所述進冷卻水口通過噴淋泵與 循環冷卻水連通;所述洗滌塔(5)的所述排氣口通過引風機(6)連通到所述 除臭裝置(7)的進氣口;所述除臭裝置(7)的排氣口經凈化裝置與外界連接;

　　另外，從所述引風機(6)到所述除臭裝置(7)之間的輸氣管道還引出一 個輸氣支路，該輸氣支路連通到所述冷凝器(8)的進氣口;所述冷凝器(8) 的排液口依次通過所述壓縮機(9)和所述氣罐(10)后，反饋連接到所述熱風 爐(3)的所述進煙氣口;

　　另外，所述熱風爐(3)設置有用于向外界環境輸出無害干渣的排渣口。

　　2.根據權利要求1所述的高速流體噴射污泥破碎干燥裝置，其特征在于， 對于所述污泥干化機(2)，配置有污泥干化腔體;所述污泥干化腔體與所述污 泥輸送機(1)、所述熱風爐(3)和所述煙氣爐(4)連通。

　　3.根據權利要求1所述的高速流體噴射污泥破碎干燥裝置，其特征在于， 還包括：PLC控制器、干化機溫度檢測傳感器、煙氣爐溫度檢測傳感器、熱風爐 溫度檢測傳感器、干化機壓力檢測傳感器、煙氣爐壓力檢測傳感器和熱風爐壓 力檢測傳感器;

　　所述PLC控制器分別與所述干化機溫度檢測傳感器、所述煙氣爐溫度檢測傳 感器、所述熱風爐溫度檢測傳感器、所述干化機壓力檢測傳感器、所述煙氣爐 壓力檢測傳感器和所述熱風爐壓力檢測傳感器連接。

　　說明書

　　高速流體噴射污泥破碎干燥裝置

　　技術領域

　　本實用新型屬于污泥處理技術領域，具體涉及一種高速流體噴射污泥破碎 干燥裝置。

　　背景技術

　　污泥干化處理方法是指：利用熱能將污泥烘干，干化后的污泥呈顆粒或粉 末狀，體積僅為原來的1/5～1/4;另外，由于干化后的污泥的含水率在10%以下， 因此，污泥中的微生物活性受到抑制，從而可避免污泥發霉發臭，利于儲藏和 運輸。因此，污泥干化處理方法，是一種有效的污泥處理方法。

　　然而，在實現本實用新型的過程中，發明人發現，現有技術至少存在以下 問題：

　　現有的污泥干化處理方法，存在耗能量過高的問題，從而增加了污泥處理 成本。

　　實用新型內容

　　針對現有技術存在的缺陷，本實用新型提供一種高速流體噴射污泥破碎干 燥裝置，可有效解決上述問題。

　　本實用新型采用的技術方案如下：

　　本實用新型提供一種高速流體噴射污泥破碎干燥裝置，包括：污泥輸送機 (1)、污泥干化機(2)、熱風爐(3)、煙氣爐(4)、洗滌塔(5)、引風機(6)、 除臭裝置(7)、冷凝器(8)、壓縮機(9)和氣罐(10);

　　其中，所述污泥輸送機(1)的排污泥口與所述污泥干化機(2)的進污泥 口連通;所述污泥干化機(2)的進高溫煙氣口與所述熱風爐(3)的排高溫煙 氣口連通;所述污泥干化機(2)的排渣口與所述熱風爐(3)的進渣口連通; 所述污泥干化機(2)的排煙氣口與所述煙氣爐(4)的進煙氣口連通;所述煙 氣爐(4)的第1排煙氣口反饋連接到所述熱風爐(3)的進煙氣口;所述煙氣爐 (4)的第2排煙氣口與所述洗滌塔(5)的進煙氣口連通;所述洗滌塔(5)還 設置有進冷卻水口和排氣口;所述洗滌塔(5)的所述進冷卻水口通過噴淋泵與 循環冷卻水連通;所述洗滌塔(5)的所述排氣口通過引風機(6)連通到所述 除臭裝置(7)的進氣口;所述除臭裝置(7)的排氣口經凈化裝置與外界連接;

　　另外，從所述引風機(6)到所述除臭裝置(7)之間的輸氣管道還引出一 個輸氣支路，該輸氣支路連通到所述冷凝器(8)的進氣口;所述冷凝器(8) 的排液口依次通過所述壓縮機(9)和所述氣罐(10)后，反饋連接到所述熱風 爐(3)的所述進煙氣口;

　　另外，所述熱風爐(3)設置有用于向外界環境輸出無害干渣的排渣口。

　　優選的，對于所述污泥干化機(2)，配置有污泥干化腔體;所述污泥干化 腔體與所述污泥輸送機(1)、所述熱風爐(3)和所述煙氣爐(4)連通。

　　優選的，還包括：PLC控制器、干化機溫度檢測傳感器、煙氣爐溫度檢測傳 感器、熱風爐溫度檢測傳感器、干化機壓力檢測傳感器、煙氣爐壓力檢測傳感 器和熱風爐壓力檢測傳感器;

　　所述PLC控制器分別與所述干化機溫度檢測傳感器、所述煙氣爐溫度檢測傳 感器、所述熱風爐溫度檢測傳感器、所述干化機壓力檢測傳感器、所述煙氣爐 壓力檢測傳感器和所述熱風爐壓力檢測傳感器連接。

　　本實用新型提供的高速流體噴射污泥破碎干燥裝置具有以下優點：

　　(1)本實用新型從多個角度科學合理的實現了污泥處理干燥過程的余熱回 收循環利用，從而降低了污泥處理能耗，減少了污泥處理成本。

　　(2)整個污泥處理的干化和凈化過程，均由PLC控制系統自動控制和調節， 生產過程穩定，自動化程度高。
