申請日2015.07.22

　　公開(公告)日2015.12.09

　　IPC分類號E03F5/22

　　摘要

　　本實用新型公開了一種帶除臭裝置的污水泵站，包括污水集水裝置、提升裝置、控制裝置和除臭裝置，污水集水裝置為一由筒壁及筒底構成的井筒，在井筒筒壁的一側設有進水管，另一側設有出水管，提升裝置包括至少一臺潛水泵，潛水泵設置在泵座上，潛水泵通過壓力管道與出水管連接;在平臺下方豎直固定一壓力傳感器;除臭裝置通過除臭通管伸入到井筒內。本實用新型的有益效果是：通過設置控制裝置，與潛水泵、壓力傳感器和進水管相連，可由壓力傳感器檢測出液面的高度，傳遞信號至控制裝置，由控制裝置控制潛水泵的動作;通過設置除臭裝置，實現了對污水泵站內部有害氣體的去除，避免了有害氣體的聚集，從而降低了危險發生的可能性。

　　權利要求書

　　1.一種帶除臭裝置的污水泵站，其特征在于，包括污水集水裝置、提升裝置、控制裝 置和除臭裝置，污水集水裝置為一由筒壁及筒底構成的井筒，井筒設置在地面下，在井筒 筒壁的一側設有進水管，另一側設有出水管，提升裝置包括至少一臺潛水泵，潛水泵設置 在泵座上，泵座設置在井筒內部的底端，潛水泵通過壓力管道與出水管連接;在井筒內水 平設置一服務平臺，在平臺下方豎直固定一壓力傳感器;壓力傳感器和潛水泵均與控制裝 置單獨連接;除臭裝置通過除臭通管伸入到井筒內。

　　2.如權利要求1所述的帶除臭裝置的污水泵站，其特征在于，在所述進水管的管頭處 水平設置入口提籃隔柵，入口提籃隔柵處豎直設置第一導軌，入口提籃隔柵沿第一導軌升 降，入口提籃隔柵與控制裝置連接。

　　3.如權利要求1所述的帶除臭裝置的污水泵站，其特征在于，所述除臭裝置為離子除 臭裝置。

　　4.如權利要求1所述的帶除臭裝置的污水泵站，其特征在于，在所述潛水泵的一側豎 直設置第二導軌，潛水泵沿第二導軌升降。

　　5.如權利要求1所述的帶除臭裝置的污水泵站，其特征在于，所述除臭裝置和所述控 制裝置均設置在地面上。

　　6.如權利要求1所述的帶除臭裝置的污水泵站，其特征在于，在所述井筒的頂端水平 設置安全隔柵，在安全隔柵的頂端設置鋁合金井蓋。

　　7.如權利要求1所述的帶除臭裝置的污水泵站，其特征在于，在所述進水管的管口處 設置入口提籃隔柵。

　　8.如權利要求1所述的帶除臭裝置的污水泵站，其特征在于，在所述壓力管道上從上 到下依次設置有閘閥和止回閥。

　　9.如權利要求1所述的帶除臭裝置的污水泵站，其特征在于，在所述井筒的筒壁上開 有風管接入口和電纜接入口。

　　10.如權利要求1所述的帶除臭裝置的污水泵站，其特征在于，所述壓力管道的下端 接有自動耦合出水彎頭，彎頭與所述潛水泵的出水口對接。

　　說明書

　　一種帶除臭裝置的污水泵站

　　技術領域

　　本實用新型涉及一種帶除臭裝置的污水泵站。

　　背景技術

　　污水泵站的主要作用是降低污水管道的埋深，減少投資，傳統污水泵站存在著占地面 積大、易散發異味、噪音大、與周邊環境不協調等問題。目前，一體化泵站以其用地節省、 綠色、清凈、無異味等優點得到廣泛推廣應用。此外，一體化泵站內污水容易產生硫化氫、 一氧化碳等有毒氣體，這些氣體聚集的太多是容易產生危險的，現有的泵站內沒有相應的 設備將這些有害的氣體去除，同時，泵站較深，直接進入到泵站內底端或者踩在步梯上進 行工作，是很不方便的;此外，泵站內容易沉積垃圾，給清理帶來了很大的不便。

　　實用新型內容

　　本實用新型的目的是提供一種可幫助除臭的、能自動控制潛水泵動作的帶除臭裝置的 污水泵站。

　　為了達成上述目的，本實用新型采用如下技術方案：

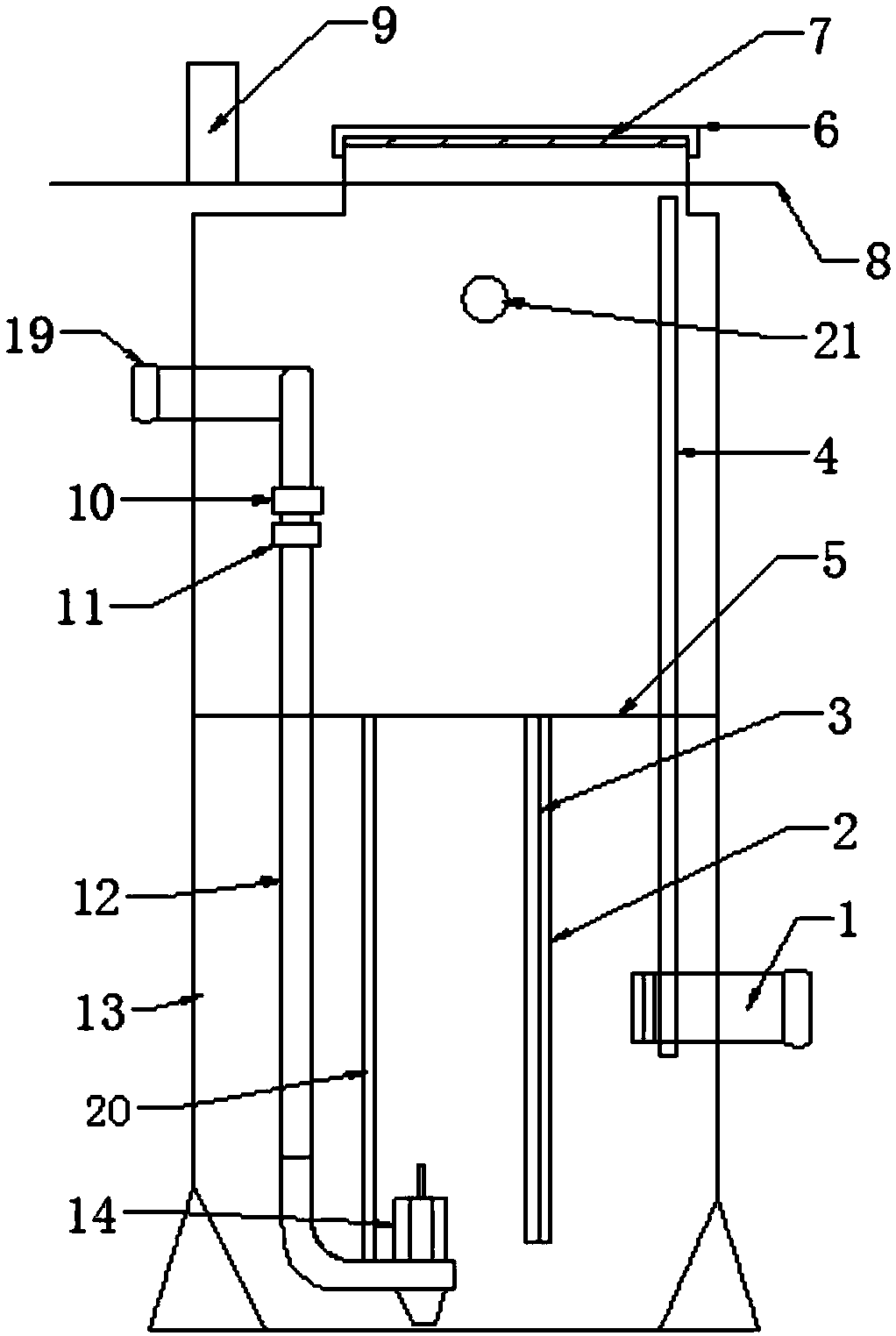

　　一種帶除臭裝置的污水泵站，包括污水集水裝置、提升裝置、控制裝置和除臭裝置， 污水集水裝置為一由筒壁及筒底構成的井筒，井筒設置在地面下，在井筒筒壁的一側設有 進水管，另一側設有出水管，提升裝置包括至少一臺潛水泵，潛水泵設置在泵座上，泵座 設置在井筒內部的底端，潛水泵通過壓力管道與出水管連接;在井筒內水平設置一服務平 臺，在平臺下方豎直固定一壓力傳感器;壓力傳感器和潛水泵均與控制裝置單獨連接;除 臭裝置通過除臭通管伸入到井筒內。

　　進一步地，在所述進水管的管頭處水平設置入口提籃隔柵，入口提籃隔柵處豎直設置 第一導軌，入口提籃隔柵沿第一導軌升降，入口提籃隔柵與控制裝置連接。

　　進一步地，除臭裝置為離子除臭裝置。

　　進一步地，在所述潛水泵的一側豎直設置第二導軌，潛水泵沿第二導軌升降。

　　進一步地，除臭裝置和所述控制裝置均設置在地面上。

　　進一步地，在所述井筒的頂端水平設置安全隔柵，在安全隔柵的頂端設置鋁合金井蓋。

　　進一步地，在所述進水管的管口處設置入口提籃隔柵。

　　進一步地，在所述壓力管道上從上到下依次設置有閘閥和止回閥。

　　進一步地，在所述井筒的筒壁上開有風管接入口和電纜接入口。

　　進一步地，壓力管道的下端接有自動耦合出水彎頭，彎頭與所述潛水泵的出水口對接。

　　本實用新型的工作原理是：將井筒設置在地下，井筒還配置井蓋，污水從井筒筒壁一 側的進水管內進入井筒內，通過井筒內潛水泵將污水提升至道路高點后，接入重力流污水 管道最終由污水處理廠進行處理;由壓力傳感器檢測液面的高度，當檢測到高度值高于某 高度時，由控制裝置控制潛水泵啟動進行抽水，當壓力傳感器檢測到液面的高度低于另一 高度時，由控制裝置控制潛水泵停止動作;此外，除臭裝置通過除臭通管進入到井筒內， 進行除臭，同時，從風管接入口內通入空氣，幫助有效通風。

　　本實用新型的有益效果是：

　　1)通過設置控制裝置，與潛水泵、壓力傳感器和進水管相連，可由壓力傳感器檢測出 液面的高度，傳遞信號至控制裝置，由控制裝置控制潛水泵的動作，并可由控制裝置控制 潛水泵的上下移動;

　　2)在井筒的中間位置水平設置一服務平臺，用于支撐人員進行工作，非常方便;

　　3)通過設置除臭裝置，實現了對污水泵站內部有害氣體的去除，避免了有害氣體的聚 集，從而降低了危險發生的可能性;

　　4)通過在進水管處設置入口提籃隔柵，并使其可沿第一導軌上下移動，實現了不必進 入泵站井筒內部即可輕松將進水管處收集的垃圾進行處理，大大節省了人力。
